Таблица 2.16.Крутизна принудительно формируемых откосов намывных сооружений

Намыв со свободным растеканием пульпы (свободным откосом) следует применять при возведении земляных сооружений с распластанным или волноустойчивым профилем.

Намыв земляных сооружений на просадочных макропористых, торфяных и илистых грунтах следует, как правило, проводить в два этапа:

♦ устройство уширенной нижней части (подушки);

♦ последующий домыв верхней части после стабилизации осадок основания и подушки.

При большой интенсивности намыва удаление воды из обводненных откосов может производиться с применением водопонижающих устройств (дренажей, закладываемых на период строительства, иглофильтров и т. п.).

Пазухи бетонных сооружений допускается замывать при наличии данных об обеспечении устойчивости конструктивных элементов при воздействии разжиженного грунта.

Превышение грунта над водной поверхностью при намыве подводных частей сооружений и на заболоченных или затопленных территориях в створе устройства обвалования и по оси прокладки пульпопроводов, из которых ведется намыв, должно быть не менее величин, указанных в табл. 2.17.

Таблица 2.17.Минимальное превышение грунта над водной поверхностью

Указанные значения могут быть повышены по условиям безопасного производства работ. При устройстве насыпей на торфах, заторфованных грунтах и илах и при намыве в текущую воду превышение должно быть не менее установленного в проекте сооружения и проекте организации строительства.

Дамбы первичного обвалования допускается возводить из песчаных и песчано-гравийных грунтов, а при их отсутствии – из местных грунтов с выносом дамбы за пределы профиля сооружения. На заболоченных или затопленных территориях при намыве подводных частей сооружения и в других предусмотренных проектом организации строительства случаях дамбы первичного обвалования могут возводиться из предварительно намытого грунта.

Обвалование в процессе возведения сооружения (попутное обвалование) следует выполнять из намытого или привозного грунта, если последнее предусмотрено проектом организации строительства. Использование для дамб обвалования илистого или промороженного грунта, а также грунта, содержащего более 5 % растворимых солей, не допускается. Дамбы из привозного грунта должны отсыпаться послойно с уплотнением до значений, принятых для намывного грунта.

На насыпях, откосы которых подлежат креплению железобетонными плитами, и в случаях, когда на откосе необходимо обеспечить установленную для сооружения плотность грунта, дамбы обвалования из намытого грунта следует частично или полностью выносить за контур сооружения согласно указаниям в проекте организации строительства.

Внешний откос дамб обвалования должен соответствовать профилю сооружения, принятому в ППР.

При намыве насыпей с обоими принудительно профилируемыми откосами землесосными снарядами и землесосными установками водопроизводительностью 2500 м 3/ч и выше с устройством обвалования бульдозерами минимальная ширина гребня намывной части должна быть не менее 20 м. При необходимости возведения насыпи с меньшей шириной гребня ее верхнюю часть следует отсыпать насухо.

Водосбросные трубопроводы на картах намыва должны быть пригружены во избежание всплывания, а при намыве напорных земляных сооружений – обеспечены диафрагмами против фильтрации вдоль стенок труб. В зависимости от конструкции сооружения и фильтрационных характеристик грунта диафрагмы должны устанавливаться через 15–25 м, но не менее двух на водосбросной трубе (без учета диафрагмы в обваловании, у станавливаемой на всех намывных сооружениях и штабелях). Размеры диафрагмы и расстояние между отдельными диафрагмами устанавливаются ППР.

Грунт для пригрузки трубопроводов должен быть аналогичен намываемому.

При намыве гидротехнических сооружений должны применяться водосбросные колодцы с регулируемым сливным фронтом, если другие конструкции не предусмотрены проектом организации строительства.

Дренажные устройства, закладываемые внутри земляных намывных сооружений, перед замывом следует защищать слоем укладываемого насухо песчаного грунта толщиной 1–2 м или другими способами, предусмотренными в проекте организации строительства. Грунт засыпки должен иметь одинаковый гранулометрический состав с намываемым или быть более крупнозернистым.

После возведения напорного сооружения водосбросные колодцы и трубы должны быть затампонированы в соответствии с проектом. Как правило, следует заполнять трубы цементным (песчано-цементным) раствором.

Поверхности незаконченных намываемых сооружений перед сезонным или другим длительным (более трех месяцев) перерывом в намыве должны быть приведены в состояние, исключающее скопление застойной воды.

После окончания намыва верхнюю часть водосбросных колодцев и стоек эстакад следует откапывать и срезать на глубине не менее 0,5 м от проектной отметки гребня намываемого сооружения.

Объем разрабатываемого грунта для намыва сооружений (промежуточных штабелей) следует устанавливать с учетом запаса на восполнение потерь согласно табл. 2.18 и 2.19. Объем потерь надлежит исчислять по отношению к профильному объему возводимой насыпи.

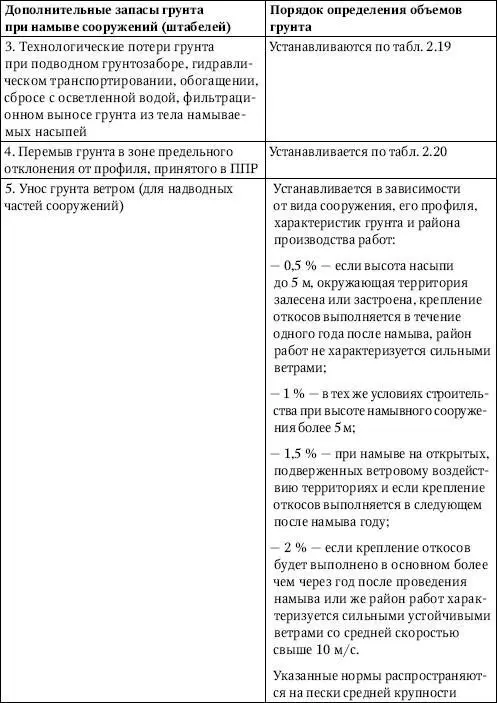

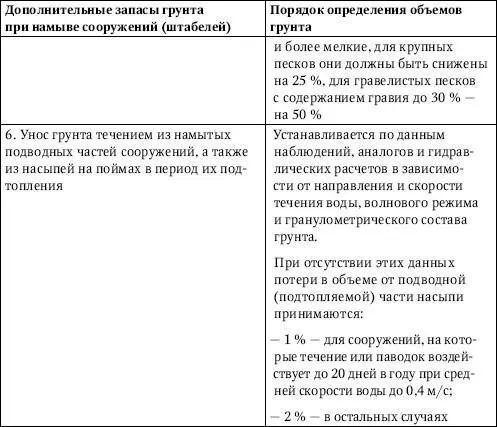

Таблица 2.18.Дополнительные запасы при намыве сооружений в зависимости от объема грунта

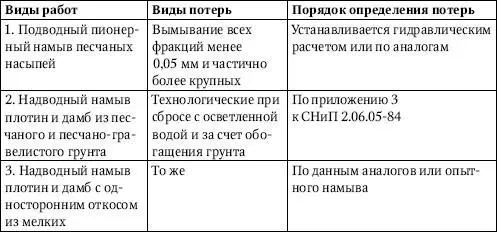

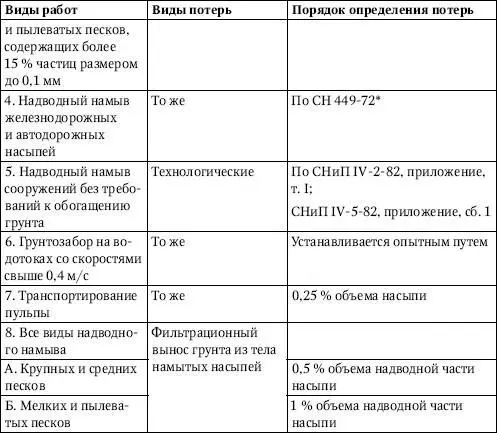

Таблица 2.19.Порядок определения потерь грунта при намыве сооружений

* С введением в действие СНиП2.05.02–85 «Автомобильные дороги», утвержденных постановлением Госстроя СССР от 17 декабря 1985 г. № 233, с 1 января 1987 г. СН 449-72 утратили силу в части норм проектирования земляного полотна автомобильных дорог.

Примечания

1. Потери грунта следует учитывать от дельно для подводных и надводных частей сооружений.
