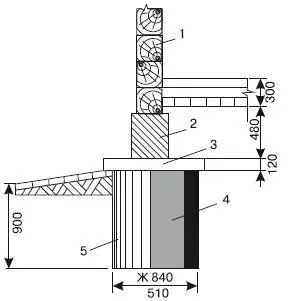

Рис. 2.1.Столбчатые фундаменты мелкого заложения для облегченных конструкций самых простых, маленьких домов (размеры указаны в миллиметрах): 1 – стена; 2 – перемычка (фундаментная балка); 3 – железобетонная плита 90×90 см; 4 – песчано-гравийная смесь; 5 – железобетонное фиксирующее кольцо

В последние годы для малоэтажного строительства разработано несколько достаточно эффективных типов фундаментов, которые позволяют снизить трудозатраты на их сооружение и сократить расходы на строительство. Это ленточные фундаменты мелкого заложения, различные конструкции буронабивных свай, фундаменты в вытрамбованных или выштампованных котлованах и т. п. Большинство из этих конструктивных решений приемлемо для малоэтажных домов бесподвальной конструкции.

Однако отсутствие подвала или цокольного этажа приводит к необходимости строительства дополнительных помещений вспомогательного назначения. Это влечет за собой увеличение площади застройки и неэффективное использование земельного участка. Как правило, подвальная часть дома необходима, и отказаться от ее строительства можно лишь тогда, когда есть геологические противопоказания.

В типовых проектах усадебных домов сведения о фундаментах приводятся самые общие. Поэтому, привязывая дом к конкретному участку, фундаменты необходимо рассчитывать с учетом местных геологических особенностей и типа грунтов, на которых строится дом.

Грунты и их влияние на выбор фундаментов.Основанием любого фундамента является грунт, от несущей способности которого зависит надежность всего строения. Основание может быть естественным и искусственным. Для правильной привязки проекта к местности нужен це лый ряд показате лей, среди которых – тип грунта, глубина его промерзания, насыщенность почвенными водами, уровень грунтовых вод, рельеф поверхности и т. д.

К естественным относятся все категории грунтов, структура которых формировалась веками под действием природных процессов. Все насыпные грунты, а также грунты, к которым применялись технологии укрепления, считаются искусственными.

Естественные грунты условно можно разделить на скальные и нескальные.

Скальные грунты представляют собой сцементированные и спаянные, залегающие в виде сплошного массива или трещиноватого слоя породы. Они характеризуются высоким показателем прочности при сжатии в водонасыщенном состоянии. Скальные грунты являются хорошим основанием для строительства, поэтому на них можно возводить дом любых габаритов и этажности, не опасаясь просадок и усадок. Единственная сложность, с которой неизбежно столкнется владелец участка, – это разработка скального грунта.

К нескальным грунтам относят крупнообломочные, песчаные и глинистые структуры.

Крупнообломочные несцементированные грунты содержат более 50 % массы обломков кристаллических пород с размерами частиц более 2 мм. Как правило, несущая способность таких грунтов достаточно высока и может выдержать вес дома в несколько этажей.

Песчаные сыпучие грунты в сухом состоянии содержат менее 50 % массы частиц от 1 до 2 мм и не обладают пластичностью. Пески состоят из жестких частиц, имеющих форму зерен. Песчаные грунты в своем большинстве являются идеальной основой для строительства при условии, что они не подвергаются размывающему действию грунтовых вод. Все преимущества песчаных грунтов проявляются особенно ярко, если уровень грунтовых вод находится ниже уровня промерзания. Если уровень грунтовых вод в песчаных грунтах выше глубины промерзания, то сооружать фундаменты следует с обязательным армированием стальными прутами (рис. 2.2 и 2.3).

Чем крупнее песок, тем большую нагрузку он может воспринимать. Сжимаемость плотного песка невелика, а скорость уплотнения под нагрузкой значительна. Поэтому осадка зданий, основанием которых является песок, быстро прекращается. Пески имеют большую водопроницаемость и поэтому не обладают свойствами пучения при замерзании.

Водонасыщенные пылевато-песчаные грунты с примесью мелких глинистых частиц называются плывунами. Они не могут служить основанием для фундаментов дома из-за большой подвижности и низкой несущей способности.

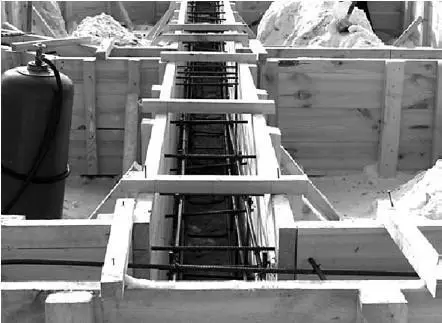

Рис. 2.2.Арматуру опалубки необязательно сваривать, дешевле и проще ее связать

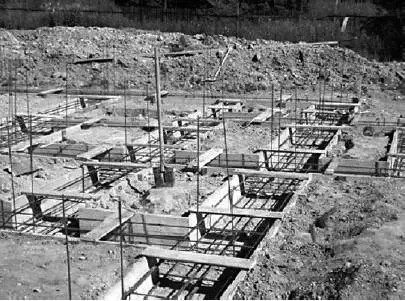

Рис. 2.3.Пространственный каркас из стальных стержней арматуры готов к заливке монтажного бетона

Глинистые связанные грунты с пластичностью 0,01 состоят из очень мелких частиц, размеры которых меньше 0,005 мм. В отличие от песчаных грунтов глины имеют тонкие капилляры и большую поверхность соприкосновения частиц между собой. Глинистые грунты способны сжиматься, размываться. При этом сжимаемость глины выше, чем у песков, а скорость уплотнения под нагрузкой меньше. Поэтому осадка зданий, фундаменты которых размещаются на глинистых грунтах, продолжается более длительное время, чем на песчаной почве. Глинистые грунты с песчаными прослойками легко разжижаются и поэтому обладают небольшой несущей способностью. Сухая глина, слежавшаяся в течение многих лет, считается хорошим основанием для фундамента дома. Глина, поры которой заполнены влагой, при промерзании пучится, увеличиваясь в объеме. Морозное пучение грунтов относится к физико-механическим процессам, в результате которых промерзающий грунт приобретает напряженно-деформированное состояние под действием термодинамических изменений. Суть этих процессов: присутствующая в грунте влага увеличивается в объеме, в результате чего происходит подъем грунта. И чем больше влаги находится в грунте, тем сильнее он увеличивается в объеме при замерзании. В пористых грунтах это явление менее заметно, так как при замерзании грунт расширяется в сторону пор, заполняя пустоты. И чем больше пористый грунт, тем меньше вероятность его пучения.

Суглинки и супеси представляют собой смесь песка, глины и пылеватых частиц. Суглинки содержат от 10 до 30 % глинистых частиц, супеси – от 3 до 10 %. По своим свойствам эти грунты занимают промежуточное положение между глиной и песком.

Грунты с органическими примесями (растительный грунт, ил, торф, болотный грунт и т. п.) неоднородны по своему составу, рыхлы, обладают большой и неравномерной сжимаемостью, поэтому в качестве естественных оснований непригодны.
