Владимир Фетисов - Беспилотная авиация: терминология, классификация, современное состояние

– Aladin (Abbildende Luftgesttitzte Aufklarungsdrohne im Nachstbereich) – малый БПЛА, разработанный по заказу Министерства обороны Германии. С 2005 года состоит на вооружении бундесвера (заказано 115 комплектов), применялся в Афганистане. Aladin способен вести разведку в течение 1 часа в радиусе до 30 километров. Запускается Aladin с рук или с помощью резиновой катапульты. Полёт осуществляется с помощью GPS по заранее определённому маршруту, есть возможность корректировки курса с земли. Возможность трансляции видеоизображения на контрольную станцию. Дрон оснащен пятью видеокамерами, формирующими изображение размерами 752x582 пикселов каждая. Для передачи изображения в аппаратуре используется радиолиния диапазона 2-2,4 ГГц. В комплект поставки входят: мобильная станция контроля, 2 летательных аппарата, мобильная метеостанция. Основные технические характеристики: размах крыльев 1,5 м, стартовый вес 3,2 кг, источник энергии – литий- полимерный аккумулятор 14 В, 9 Ач, скорость: 37-76 км/ч, высота полёта: 30-150 м, дальность полёта: 15 км.

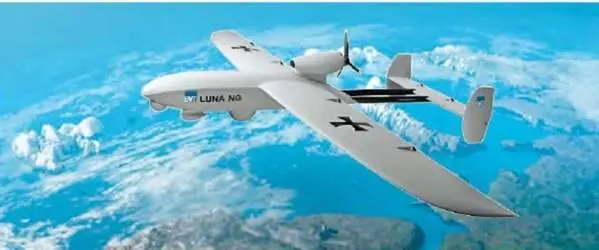

Рис. 2.14. Тактический БПЛА LunaNG

Saab АВ – шведская компания, специализирующаяся в области авиастроения, аэрокосмического оборудования и военной электроники. Основана в 1937 г. как Svenska Aeroplan Aktiebolaget. Компания специализируется на разработке и производстве истребителей. Производятся также небольшие гражданские пассажирские самолёты.

Из проектов в области беспилотной техники наиболее удачным является беспилотный вертолет среднего радиуса действия Skeldar V-200 (рис.2.15) [20]. Его покупают заказчики из Швеции, Южной Африки, США. В основном аппарат предназначен для работы на море. По словам разработчиков, БПЛА Skeldar V-200 могут быть легко развернуты на борту судов, особенно на тех, где ранее были интегрированы пилотируемые вертолеты. То же самое касается и наземной станции управления, которая рассчитана на существующие консоли на борту кораблей.

Еще одним преимуществом Skeldar V-200 является тот факт, что его двигатель мощностью 40 кВт работает на дизельном топливе, а не на бензине. БПЛА оснащается модульной полезной нагрузкой из разнообразных датчиков. БПЛА Skeldar V-200 имеет длину 5,1 м (с учетом несущего винта), длину планера без учета несущего винта 4 м, высоту 1,3 м, максимальную взлетную массу 200 кг. Масса полезной нагрузки аппарата – более 30 кг, высота полета – свыше 4 км, максимальная скорость свыше 130 км/ч, продолжительность полета 4-5 ч, радиус действия более 100 км.

В качестве силовой установки аппарата применяется 2- цилиндровый двигатель внутреннего сгорания с жидкостным охлаждением.

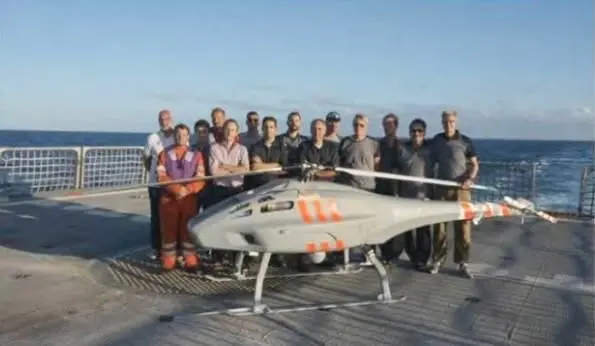

Рис. 2.15. БПЛА Skeldar V-200

В последние годы китайская авиационная промышленность демонстрирует огромные темпы роста. Уделяется много внимания и беспилотной авиации. Причем наряду с аналогами зарубежных БПЛА появляются и собственные разработки в самых разных классах. Конкурентным преимуществом китайских БПЛА на мировом рынке может стать их цена. Уже сейчас потенциальным заказчикам делаются предложения относительно аппаратов, которые по своим летно-техническим характеристикам близки к лучшим образцам производства США или Израиля, но стоимость которых значительно ниже. Разработкой и производством БПЛА в Китае занимаются как государственные предприятия и институты, так и частные фирмы [21, 22]. Огромную роль в разработке БПЛА играют также университеты.

Государственная корпорация AVIC (Aviation Industry Corporation of China) объединяет множество производителей и разработчиков авиационной техники как военного, так и гражданского назначения. В том числе сюда входят крупные предприятия и организации, занимающиеся в разной степени и беспилотной техникой:

– Chengdu Aircraft Industry Group;

– Guizhou Aircraft Industry Corporation;

– Harbin Aircraft Manufacturing Corporation;

– Hongdu Aviation Industry Group и др.

Одним из примеров больших успехов китайской беспилотной техники является разведывательно-ударный аппарат класса MALE Pterodactyl I (Wing Loong – "Крыло Дракона"), который производится на заводе Chengdu Aircraft Industry Group в г.Чэнду (рис.2.16).

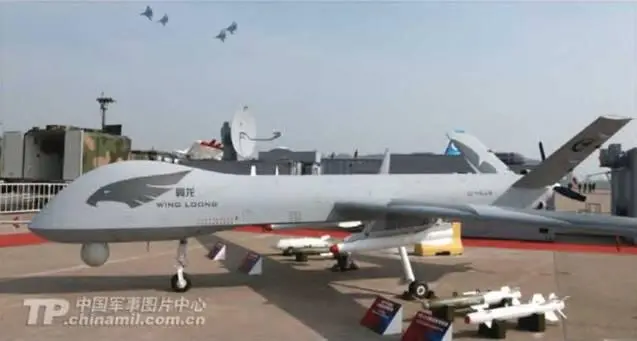

Рис. 2.16. БПЛА класса MALE Pterodactyl I (Wing Loong – "Крыло Дракона")

Pterodactyl I по своим характеристикам и предназначению сравним с американским General Atomics MQ-1 Predator. Аппарат взлетной массой 1100 кг оснащен поршневым двигателем мощностью 100 л.с. и способен нести полезную нагрузку массой до 200 кг. Для аппарата разработаны несколько видов вооружения, включая специально модифицированные противотанковые ракеты HJ-10 и 50-кг корректируемые авиабомбы. Аппарат уже экспортирован в четыре страны, включая, например, Узбекистан [23].

Китайские разработчики БПЛА в настоящее время идут, в основном, по пути копирования лучших мировых образцов беспилотной техники [24]. В частности, разработанный авиастроительным институтом в г.Шэньяне (Shenyang Aircraft Design Institute) и построенный на заводе Hongdu Aircraft Industries Corporation (HAIC) в г. Наньчане беспилотный боевой самолет Ли Цзян (Li Jian – "Sharp Sword") является, по сути, копией американского БПЛА Х-47В компании Northrop Grumman (рис.2.17). Его преимуществом является низкая заметность для радаров. Силовая установка выполнена на базе российского турбовентиляторного двигателя РД-93 ОАО "Климов".

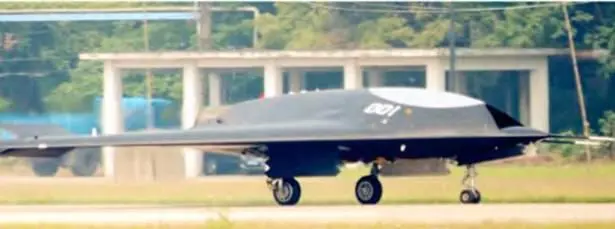

Рис. 2.17. БПЛА Li Jian на испытаниях

Еще одним примером удачного копирования является постройка компанией Guizhou Aircraft Industry Corporation (провинция Гуйчжоу) китайского аналога RQ-4 Global Hawk. Он назван Xiang Long ("Flying Dragon"). БПЛА пока в стадии испытаний, и подробная информация о его тактико-технических данных недоступна (рис.2.18).

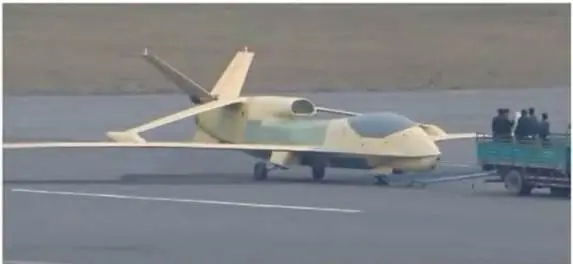

Рис. 2.18. БПЛА Xiang Long ("Flying Dragon") – китайский аналог RQ-4 Global Hawk.

Ведущая китайская государственная военно-промышленная группа NORINCO является многопрофильной компанией, которая кроме всего прочего, координирует разработки, производство и внешние поставки различной военной техники [25]. Часто под брендом NORINCO на внешний рынок выводится продукция других фирм. Это относится и к беспилотной авиационной технике. Так, вышеупомянутый БПЛА Wing Loong, разрабатываемый и производимый подразделениями AVIC в г.Чэнду, на внешнем рынке продвигает группа NORINCO под названием Sky Saker [24]. Компания предлагает также на внешнем рынке беспилотные комплексы ASN-209 разработки и производства Xi'an ASN Technology Group. У NORINCO есть и собственные подконтрольные институты и производства, связанные с беспилотной темой, но их успехи пока малозаметны.
