Н. Сергеев - Электричество: просто и безопасно [в вопросах и ответах]

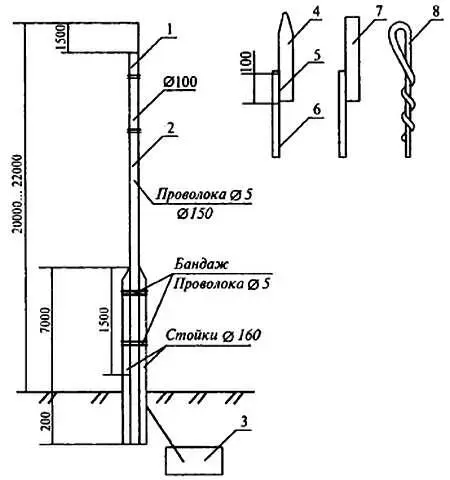

Рис. 7. Молниеотвод:

1— молниеприемник; 2— токоотвод; 3— заземлитесь; 4— молнеприемник из трубы; 5— сварка; 6— молниеотвод; 7— молниеприемник из уголка; 8— молниеприемник из проволоки сечением 6-10 мм

Молниеприемник представляет собой стержень, изготовленный из металла, который поднимают на необходимую высоту. Также в конструкцию входят токоотводящий спуск и заземлитель. Молниеотвод принимает на себя весь электрический заряд, после чего отводит его в землю.

Спуск, который направляется от молниеприемника к заземлителю, необходимо прокладывать, по возможности, самым коротким путем. Ни в коем случае не следует допускать того, чтобы провод изгибался под острым углом, иначе между соседними участками провода из-за слишком сильного тока возникнет искра, которая в итоге может привести к воспламенению участка.

Как правильно выбрать высоту молниеотвода?

Данную конструкцию делают такой высотой, чтобы она могла хорошо защитить строение от удара молнии. То, насколько эффективен молниеотвод, можно оценить по зоне, причем ее граница должна представлять собой коническую поверхность, а на вершине молниеотвода должно быть острие. Кроме того, в конструкцию входит основание, форма которого должна представлять собой окружность.

Размер такой окружности должен быть в 1,5 раза больше по сравнению с высотой молниеотвода. Все, что находится в пределах такой окружности, очень хорошо защищено от прямых ударов молнии.

Какие строения необходимо защищать от ударов молнии?

Как правило, молниеотводы устанавливают для того, чтобы предотвратить попадание молнии в здания, которые возвышаются над остальными строениями и деревьями на 25 м и больше. Кроме того, сооружение молниеотвода обязательно и возле зданий, которые находятся на значительном расстоянии от других строений и при этом не окружены деревьями.

Защиту от удара молнии закладывают еще в проект здания, поэтому она совершенно не связана с электрификацией строения.

От чего еще необходимо защитить строение?

Помимо защиты от удара молнии, необходимо также продумать, как защитить электропроводку от перенапряжения. Оно может возникнуть из-за того, что электромагнитное поле, возникающее в месте удара молнии, способно создать в проводах, которые находятся наиболее близко к проводам внутренних линий, слишком высокие напряжения. Для того чтобы этот повышенный потенциал не перешел во внутренние линии, нужно дополнительно изготовить заземление крюков, на которых находятся изоляторы.

Кроме того, помимо заземления крюков, можно между фазным проводом и заземляющим спуском дополнительно смонтировать вентильные разрядники РВН-0,5. Если не принять необходимых мер, то увеличенный от грозового разряда потенциал проникнет во внутренние линии, что приведет к тому, что практически вся электротехника выйдет из строя.

Однако заземление крюков не способно на 100 % обеспечить защиту от проникновения во внутренние линии опасных потенциалов. По этой причине в случае, если вы находитесь в сельской местности, то во время грозы лучше всего не подходить к электропроводке и прочим проводам на расстояние меньше 5 м. Также не стоит прикасаться к приборам, которые соединены с электрической сетью, и не нужно приближаться к заземляющему спуску на расстояние меньше 3–5 м.

Как правильно сделать ответвление?

Ответвление изготавливают без размещения каких-либо дополнительных опор в случае, если от его начала до внутренних линий не больше 25 м.

Лучше всего для изготовления ответвления использовать изолированные провода, однако, если вы решите применить для этой цели неизолированные, то это также вполне допустимо. В этом случае на каждый провод придется надевать мягкую изоляционную трубку.

В случае если длина ответвления больше 25 м, нужно продумать, где будут установлены дополнительные опоры. При этом от внутренних линий до последней опоры нужно протягивать неизолированный провод, а от последней опоры до стены строения — изолированный.

Несущий трос лучше всего прикрепить наглухо и соединить с нулевым проводом (рис. 8).

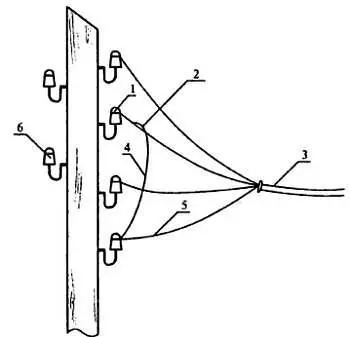

Рис. 8. Ответвление от внутренних линий проводом с несущим тросом:

1— дополнительный изолятор; 2— трос; 3— провода ответвления; 4— зануление троса; 5— нулевая жила; 6— изолятор для провода наружного освещения

Какие меры безопасности предпринимают при проведении ответвления?

На стене здания в целях безопасности необходимо разместить изоляторы. Если провода имеют маркировку АВТВ или АВТУ, то для них нужно использовать один изолятор. На нем будет крепиться несущий трос.

В ином случае изоляторы ставятся по количеству проводов: по два изолятора устанавливаются в случае однофазного ввода и по четыре при трехфазном.

Кроме того, от проводов ответвления до земли должно быть 6 м или более в случае, если провод будет проходить над проезжей частью. Если же он будет пересекать пешеходную дорожку, то высота может быть немного ниже — 3,5 м, сами же изоляторы должны быть установлены на стене не ниже 2,75 м (рис. 9).

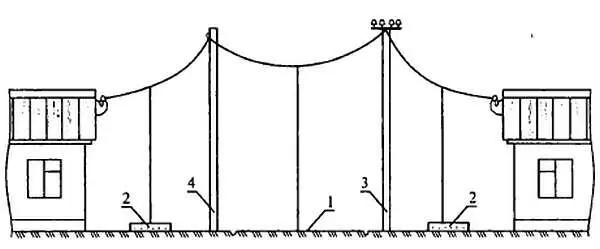

Рис. 9. Нормированные расстояния ответвления от внутренних линий:

1— проезжая часть; 2— пешеходная дорожка; 3— опора внутренней линии; 4— дополнительная опора

Вполне допустимо устанавливать изоляторы рядом друг с другом или один под другим. До выступающих элементов здания, например до крыши или водосточного желоба, должно также быть некоторое расстояние — 20 см или, по возможности, больше (рис. 10).

Рис. 10. Крепление изолятора ввода на деревянной и каменной стенах

Как правильно закрепить изолятор на стене?

В первую очередь, изоляторы соединяют с крюками, причем данное соединение должно быть как можно более жестким. После этого крюки монтируют к наружной стене.

Если здание выполнено из бетона или кирпича, то в этом случае для каждого крюка нужно изготовить специальное гнездо, глубина которого должна составлять 100 мм или немного больше. После этого в полученное отверстие вставляют крюк с изолятором и заделывают отверстие цементным раствором.
