Н. Сергеев - Электричество: просто и безопасно [в вопросах и ответах]

Если стены деревянные (не важно, сделаны они из досок или из бревен), то нужно просверлить отверстие для крюка, а затем вкрутить его туда/ Если же стены вашего дома имеют каркасно-засыпную, глинобитную структуру, то крюки нужно размещать на деревянном брусе, толщиной от 70 до 100 мм. Его крепят к внешней стене с помощью шурупов или шпилек. В некоторых случаях необходимо дополнительно усиливать стену доской. Делают это изнутри, а затем через внешнюю тонкую стену к этой доске крепят брус.

Какие кабели подойдут для изготовления ответвления?

Для сооружение конструкции ответвления необходимо использовать кабель с медными жилами (ВВГ, ПВГ и некоторые другие), сечение которого должно составлять 2,5 мм 2. Можно также брать для этой цели кабель с алюминиевыми жилами (АВВГ, АПВГ), однако в этом случае его сечение должно быть больше — около 4 мм 2.

Как правильно проложить кабель?

Кабель проводят по стойке опоры. В верхней части опоры кабель можно прокладывать открыто на скобах. Если же он будет находиться на высоте менее 1,5 м, то его следует поместить в трубу. От последней опоры по трубе кабель уводят под землю таким образом, чтобы он шел под землей до здания, а у самого здания выходил наружу. Его необходимо вести на глубине минимум 70 см.

Для этого необходимо выкопать траншею чуть большей глубины, засыпать ее землей, в которой не должно содержаться шлака, камней или строительного мусора. Затем туда помещают трубу с кабелем, которую сверху засыпают землей. Если в районе этого места в дальнейшем предполагается производить земляные работы, то на слой засыпки нужно уложить бетонные плитки или кирпичи. Затем производят ввод ответвительной линии непосредственно в здание. Как это правильно сделать, изображено на рис. 11.

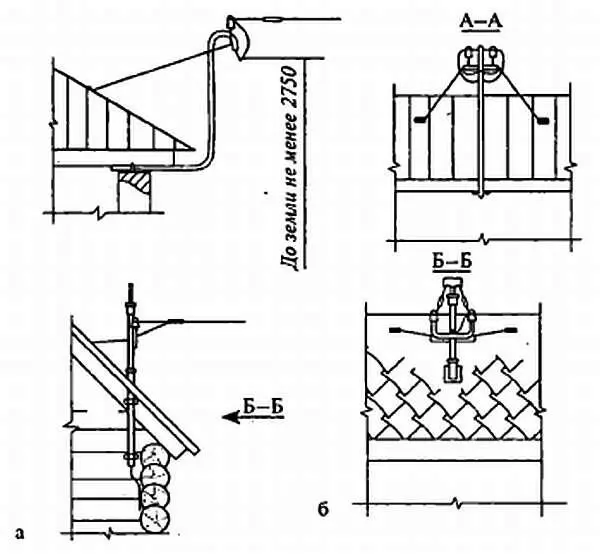

Рис. 11. Ввод в здание через трубостойки:

а— через крышу; б— через стену

Как правильно произвести повторное заземление?

В случае если для электроприемника необходимо изготовить защитное зануление, придется еще раз заземлить нулевой провод. Вполне допустимо обойтись и без него, но так можно поступить лишь в том случае, если повторное заземление находится на опоре внутренних линий, а сама длина подобного ответвления не превышает 10 м.

Необходимость повторного заземления на внутреннюю линию нужно определить по наличию заземляющего спуска, к которому должен быть подключен нулевой провод, а также крюки либо штыри изоляторов.

Заземляющий спуск должен быть проложен по стойке опоры до заземлителя. При этом длина элементов заземлителя, общее количество стержней или труб, а также глубина, на которой они должны находиться, напрямую зависят от характеристик почвы и от уровня залегания грунтовых вод.

Что может случиться с человеком при соприкосновении с токопроводящей частью?

Если человек дотронется до проводящих электрический ток элементов электрической установки в тот момент, когда она будет находиться под напряжением, или же к металлическим деталям, которые могут оказаться под напряжением из-за нарушения изоляционного слоя, его может поразить электрическим током.

Как правило, поражение электрическим током представляет собой удар или электрическую травму, которая проявляется в виде ожога.

От электрического удара человек может на время лишиться сознания, это может даже привести к остановке дыхания и кровообращения. В некоторых случаях удар электрическим током может привести даже к смерти. Были зарегистрированы случаи, когда смерть наступала от удара электрическим током, напряжение которого было немногим более 12 В.

Как не допустить поражения электрическим током?

Для того чтобы не стать жертвой электричества, необходимо полностью исключить даже самую незначительную вероятность прикосновения к проводящим электрический ток частям конструкции. Для этого их необходимо устанавливать на значительной высоте или, если это невозможно выполнить, изготовить ограждение.

Каким требованиям должны отвечать заземляющие и зануляющие конструкции?

Для того чтобы не подвергать риску получения травм от поражения электричеством людей, находящихся вблизи электрических установок, напряжение которых не превышает 1000 В, необходимо заземлять и занулять абсолютно все металлические элементы оборудования.

При этом все заземляющие конструкции должны в полной мере соответствовать требованиям, которые предъявляются к режиму работы сетей и дополнительного предохранения от перенапряжения.

Какие термины используются при изготовлении заземления и зануления?

В процессе проведения расчетов и изготовления заземления и зануления в общепринятой практике применяют следующие термины и понятия:

— заземлитель— это проводник или даже целая группа проводников, выполненных из металла, которые находятся в непосредственном контакте с землей;

— заземляющие проводники— проводники, изготовленные из меди или алюминия, с помощью которых соединяются заземляемые элементы заземляющейся конструкции с заземлителем;

— заземление— специальное соединение элемента электроустановки с заземлителем;

— заземляющее устройство— это комплекс, включающий в себя заземлитель и заземляющие проводники;

— сопротивление заземляющего устройства— общая сумма сопротивления как самого заземлителя (ее высчитывают относительно земли) и заземляющих проводников;

— замыкание на землю— неспециальное соединение элементов электрической установки, которые находятся под напряжением, с элементами, неизолированными от земли, или же непосредственно с землей;

— замыкание на корпус— соединение отдельных деталей электроустановки с заземленными конструктивными элементами всей конструкции;

— ток замыкания на землю— это электрический ток, который входит в землю в месте замыкания;

— электроустановки с большими токами замыкания на землю— напряжение подобных установок составляет свыше 1000 В, при этом сила однофазного тока замыкания на землю составляет около 500 А, в некоторых случаях она может значительно превышать этот показатель;

— электроустановки с малыми токами замыкания на землю— напряжение в таких установках такое же высокое (более 1000 В), но в них сила однофазного тока замыкания на землю составляет максимум 500 А;

— глухозаземленная нейтраль— так называют нейтраль трансформатора или генератора, которую присоединяют к заземляющей конструкции через небольшое сопротивление или же непосредственно. В качестве малого сопротивления могут выступать трансформаторы электрического тока;
