Н. Сергеев - Электричество: просто и безопасно [в вопросах и ответах]

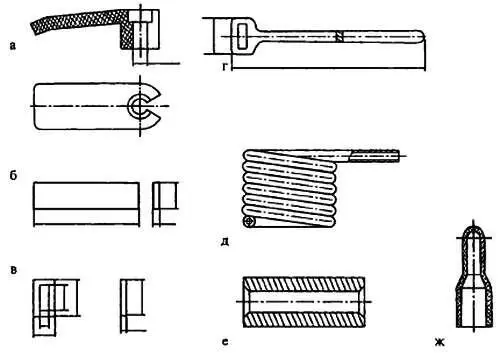

Рис. 12. Электромонтажные изделия:

а— скобки У641 и У-642; б— полоски; в— пряжки; г— полоски-пряжки; з— электромонтажные трубки; е— гильзы ГАО; ж— изолирующие колпачки

Где при монтаже электропроводки используются дюбеля?

Дюбеля обычно применяются для того, чтобы закреплять опорные конструкции, коробки, некоторые элементы, входящие в систему открытой электропроводки, дюбеля бывают нескольких видов:

— стальные гвоздеобразные ручной забивки типа ДГР;

— пластмассовые;

— распорные;

— с волокнистым наполнителем.

Дюбеля ручной забивки имеют в своей структуре стержень, диаметр которого составляет 3,5 мм при длине 25 или 35 мм. В последнее время в продажу поступили дюбеля, длина которых составляет 100 мм или больше. Допустимая нагрузка на один дюбель должна быть не более 10–80 кгс. В основание дюбель обычно забивают с помощью молотка или оправки.

Дюбеля разновидностей У656-У678 представляют собой гильзу, отлитую из пластика, в которой находится шуруп либо саморез. В этом случае дюбель крепится в просверленном гнезде за счет этой гильзы, которая расширяется по мере того, как в нее вкручивается шуруп.

Каково предназначение скобок?

Скобки бывают различных марок, однако все они используются для того, чтобы крепить плоские провода или кабели. Причем сечение проводов не должно превышать 6 мм 2как при открытой, так и при закрытой схеме электропроводки.

Если скобку необходимо прикрепить к бетонной или кирпичной стене, то это делают с помощью специальных дюбель-гвоздей, диаметр которых составляет 3,5 мм. В этом случае нужно использовать оправку.

Где используют полоски и полоски-пряжки?

Данные изделия рассчитаны для крепления кабелей или проводов к основанию при проведении открытой электропроводки. В этом случае под провод нужно в обязательном порядке уложить изоляционную прокладку, которая чаще всего представляет собой электрокартон, таким образом, чтобы она с каждой стороны провода выступала приблизительно на 5–7 мм.

Для чего нужны электромонтажные трубки ХВТ?

Данную разновидность крепежного материала используют для изготовления дополнительной изоляции токоведущих жил кабелей и проводов. Обычно внутренний диаметр такой трубки указывают в обозначении. Стандартные диаметры следующие: 3, 5, 6, 8, 10, 12, 14, 16, 18, 20 и 22 мм. При этом такие трубки имеют толщину стенок от 0,4 до 1,15 мм.

Как использовать гильзы ГАО?

Эти гильзы применяются для того, чтобы соединять между собой однопроволочные жилы как проводов, так и кабелей, сечение которых находится в промежутке от 2,5 до 10 мм 2. Фактически гильзы представляют собой трубки, изготовленные из алюминия, причем их внутренняя поверхность может быть в заводских условиях смазана кварцевазелиновой пастой.

Для чего применяются изолирующие колпачки из полиэтилена?

Данные изделия используются для того, чтобы места соединения проводов (причем их сечение не должно превышать 4 мм 2) были тщательно изолированы при нахождении в ответвительных коробках. В случае если соединение было проведено с помощью скрутки, сварки или опрессовки в гильзах, то места соединений нужно тщательно промазать битумной массой или клеем, лишь после этого на них можно надевать колпачки. Промазывать следует для того, чтобы колпачки плотно сидели на месте соединения, а также для предохранения проводов от коррозии.

Как нужно выбирать крюки для подвески светильников?

Данный выбор зависит от типа перекрытия, в котором будет находиться этот конструктивный элемент. Если в железобетонном перекрытии оборудованы пустоты, то в этом случае подойдут «ломающиеся» крюки видов У623, У628 (рис. 13).

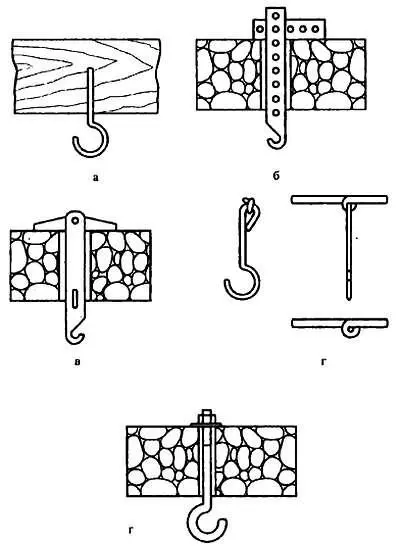

Рис. 13. Крюки для подвески светильников:

а— типов У623 и У628; б— типов У625 и У629; в— к деревянному перекрытию; г— проволочный

Как правило закреплять крюк для подвески светильника?

Коромысло крюка нужно разместить в отверстии, подготовленном специально для этой цели. Под действием собственной силы тяжести коромысло повернется и примет горизонтальное положение. Таким образом крюк для светильника будет закреплен достаточно прочно. Если необходимо установить аналогичный крюк в перекрытие, изготовленное из древесины, то для этой цели нужно использовать крюк, снабженный резьбой по дереву. Между прочим, такую конструкцию можно изготовить и самостоятельно.

Для того чтобы крюк мог выдержать массу светильника, он должен иметь следующие размеры: внешний диаметр полукольца должен составлять 35 мм, расстояние от перекрытия до места загибания крюка — не превышает 12 мм. Если крюк изготовлен из круглой стали, то его диаметр должен быть не менее 6 мм. Крюк диаметром 4 мм начнет постепенно разгибаться, если на него будет действовать нагрузка в 50 кг. Такую конструкцию тоже можно использовать, однако в этом случае масса светильника будет ограничена порогом в 10 кг.

Если крюк изготовлен из металла, то его нужно дополнительно изолировать, надев на него трубку, выполненную из поливинилхлоридных материалов. При этом крюк, устанавливаемый в перекрытие из древесины, вообще не нуждается в изоляционном слое. При установке крюка в массив древесины нужно ввернуть в опору веем участком с изготовленной резьбой плюс 10–15 мм. Кроме того, на штырь крюка нужно надеть телефонный фарфоровый изолятор ТФ-16.

Для чего используют фарфоровые втулки?

Размеры данных изделий бывают различными — ВТК-9, ВТК-11, ВТК-13, ВТК-16, ВТК-18, ВТК-20, ВТК-23, ВТК-30 (цифра означает внутренний диаметр втулки в мм). Их используют для оконцевания изоляционных трубок в местах, где они выходят из стен или перекрытий. Кроме того, фарфоровые втулки используют для того, чтобы предохранить провода или кабели от различных механических повреждений.

Для чего предназначены воронки?

Воронки предназначены для того, чтобы оконцевать изоляционные трубки в местах вводов в сырые и особо сырые помещения. Кроме того, они применяются для того, чтобы обойти препятствие с помощью открытых проводов, а также для вывода провода или кабеля наружу в случае если изготавливается скрытая проводка. В стенки, изготовленные из древесины, воронки нужно вставлять очень плотно в отверстия, предварительно проделанные в массиве древесины.

Для чего предназначены кабельные концевые наконечники?
