Н. Сергеев - Электричество: просто и безопасно [в вопросах и ответах]

Плавкие вставки при необходимости можно заменить. Их производят на заводах. Наделе они представляют собой трубки, изготовленные из фарфора или стекла. Изнутри они заполняются песком. На концах таких трубок находятся колпачки, выполненные из металла. Между собой они соединяются через плавкий мостик из калиброванной проволоки.

Номинальные токи плавких вставок типа I — 6 и 10 А, типа II -6, 10, 16, 20, 25, 40 и 60 А.

Как функционируют однополюсные плавкие предохранители?

Когда через плавкие вставки проходит электрический ток, сила которого превышает номинальный в 2 раза, то они начинают расплавляться. Это происходит в течение 1 часа. Если же через такой предохранитель идет ток короткого замыкания, то вставки срабатывают мгновенно и прерывают электрическую цепь.

Если вставка в предохранителе перегорит, то придется ее заменить. По этой причине такие вставки размещают в головках предохранителей (рис. 18). При этом у головок Н-го типа имеются специальные индикаторы срабатывания.

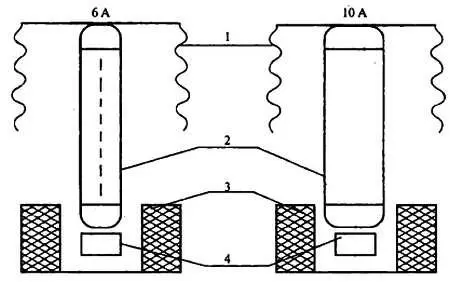

Рис. 18. Размещение плавких вставок в предохранителе:

1— головка предохранителя; 2— плавкая вставка; 3— контактная пластина; 4— контрольная фарфоровая гильза

К фарфоровому основанию предохранителя крепится контактная пластина таким образом, чтобы один из ее концов был установлен в контрольной фарфоровой гильзе, в центральной части которой изготовлено отверстие. Диаметр данного отверстия выбирается так, чтобы в него входила плавкая вставка только определенного диаметра (следует отметить, что диаметр вставки напрямую зависит от того, на какой номинальный ток она рассчитана, то есть чем большим будет диаметр, тем больше номинальный ток).

Если предохранитель рассчитан на 6 А, то диаметр отверстия делают 7 мм, в котором помещается вставка диаметром 6 мм. Следует заметить, что в данное отверстие вставка, рассчитанная на 10 А не войдет, так как ее диаметр составляет 8 мм. В этом случае электрическая цепь попросту не будет замыкаться.

Если предохранители рассчитаны на 20 и 60 А, то в них не будет находиться контрольная гильза. Контрольная гильза всегда выкрашена в определенный цвет — это зависит от того, на какую силу тока она рассчитана. При силе тока 10 А гильза синяя, для 15 и 40 А — зеленая, если же гильза рассчитана на 6 и 25 А, то ее не окрашивают.

Для чего необходимы резьбовые предохранители и каковы их преимущества?

Если сравнить резьбовые предохранители типа ПАР-6,3 и ПАР-10, то можно заметить, что они гораздо лучше по сравнению с плавкими. Они позволяют более надежно обеспечить защиту электрической сети в доме или квартире, кроме того не будут нуждаться в замене, и управлять ими так же не слишком сложно.

Каковы отличительные характеристики автоматических предохранителей?

Данные изделия обладают термобиметаллическими и электромагнитными расцепителями. С их помощью электрические цепи предохраняются от перегрузок и токов короткого замыкания. Если через такие предохранители будет проходить электрический ток, сила которого будет в 2 раза выше по сравнению с номинальной, то предохранитель сработает практически моментально. Мгновенное отключение электрического тока произойдет в том случае, если сила тока резко станет в 7—10 раз выше по сравнению с номинальным.

Где используют автоматические выключатели?

Автоматические выключатели серии АБ-25 м и АЕ-1000 применяются для предохранения однофазных осветительных электрических сетей от перегрузок и короткого замыкания. Кроме того, они позволяют выключать и включать электроэнергию вручную (рис. 19).

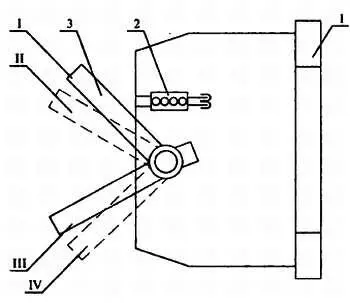

Рис. 19. Выключатель автоматический:

1— корпус; 2— указатель срабатывания; 3— рукоятка управления; позиции рукоятки управления: I— включен; II— выключатель отключился автоматически; III— отключение вручную; IV— взвод для автоматического срабатывания

Каково устройство автоматического выключателя АЕ-1031?

Данное электромонтажное изделие включает в свою конструкцию основание, крышку, механизм свободного расцепления, механизм расцепителя максимального тока, а также дугогасительное устройство. Последнее является камерой, которая оснащена деионной решеткой, изготовленной из металлических пластин.

Электромагнитный расцепитель всегда срабатывает в случае возникновения в сети короткого замыкания. В конструкции этого устройства имеется сердечник, якорь и возвратная пружина. В случае короткого замыкания якорь поднимается к сердечнику, тем самым активизируя выключающий элемент, из-за чего выключатель срабатывает моментально. Тепловой расцепитель работает с обратнозависимой от тока выдержкой времени в случае возникновения в сети перегрузок, а также при коротком замыкании.

Каковы отличительные особенности автоматического выключателя АБ-25 м?

Выключатель состоит из теплового расцепителя. В нем находится биметаллический термоэлемент, который соединен с коммутирующей контактной системой. В случае короткого замыкания или при возникновении перегрузок электрической сети термоэлемент изгибается, в ходе чего рычаг механизма отключения освобождается, это приводит к срабатыванию выключателя и размыканию контактов. Номинальные токи данного выключателя устанавливаются еще в заводских условиях, их в процессе использования регулировать невозможно.

Если в электросети возникнут перегрузки или короткое замыкание, то контактная система выключится автоматически. Это не будет зависеть от того, будете ли вы в этот момент удерживать рукоятку управления или нет. Если говорить иначе, то механизм свободного расцепления выключателей способен в долю секунды замкнуть или разомкнуть цепь как при автоматическом, так и при ручном управлении.

Для чего используются счетчики?

Счетчики можно применять как в частном доме, так и в квартире. Они предназначены главным образом для того, чтобы защитить внутреннюю электросеть от перенапряжения и для учета потребленной электроэнергии. Защита осуществляется с помощью предохранителей и автоматических выключателей.

Такие счетчики выпускаются одно- и трехфазными.

Счетчик необходимо размещать внутри строения. Установка его регламентируется необходимыми СНиПами. В месте, где его кожух крепится к стене, нужно установить пломбу. На нее наносят клеймо, которое обозначает срок проверки этого счетчика.
