Н. Сергеев - Электричество: просто и безопасно [в вопросах и ответах]

Трехфазные щитки производятся с выключателями, которые располагаются со стороны ввода, при этом отходящие линии могут быть снабжены плавкими предохранителями, однако в последнее время их заменяют автоматами (рис. 20).

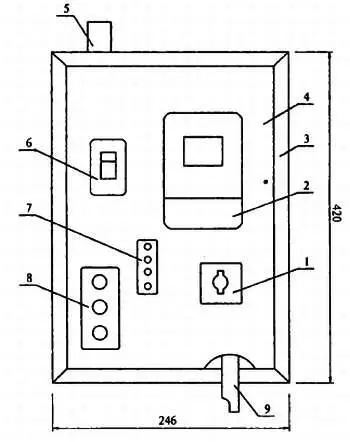

Рис. 20. Трехфазный учетно-распределительный щиток:

1— трехполюсный выключатель; 2— трехфазный счетчик для четырехпроводной сети; 3— кожух; 4— приборная панель; 5— отходящие кабели; 6— автоматический выключатель трехфазной группы; 7— планка с зажимами для нулевых проводов; 8— резьбовые предохранители однофазных групп; 9— питающий кабель

Что относят к электроустановочным устройствам?

В эту группу входят выключатели и переключатели (за исключением пакетных), штепсельные розетки, патроны, колодки с зажимами и предохранители.

Как правильно внести в сеть выключатели и переключатели?

Основные схемы соединений для этих устройств изображены на рисунке 21.

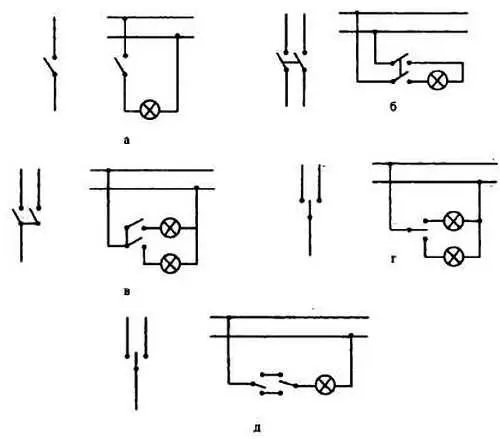

Рис. 21. Схемы соединения и включения в сеть выключателей и переключателей:

а— выключатель однополюсный; б— выключатель двухполюсный; в— выключатель сдвоенный; г— переключатель; д— выключатель для управления с двух мест

Контактные зажимы, в которых будут держаться провода в данных устройствах, изготавливают таким образом, чтобы к ним можно было подключать как медные, так и алюминиевые жилы. С помощью зажимов должно создаваться постоянное контактное нажатие, но оно должно быть таким, чтобы жилы не выходили из зажима.

Какие бывают зажимы?

Вес зажимы, предназначенные для электротехнических работ, делятся на два основных вида:

— винтовые;

— штыревые.

Винтовые зажимы имеют конструкцию, включающую в себя несколько элементов:

— контактный винте цилиндрической головкой;

— пружинящее устройство;

— устройство, которое не позволяет жиле выходить за пределы зажима. Его также называют предохранительной шайбой.

Штыревые зажимы устроены немного иначе. Они включают в себя следующие элементы:

— шпилька с резьбой;

— ограничительная шайба;

— две обычные шайбы;

— три гайки.

Однако у всех зажимов есть и общие черты, например к ним можно подключать как однопроволочные, так и многопроволочные жилы.

Как делятся выключатели и переключатели по методу установки?

Абсолютно все переключатели и выключатели по технологии установки делятся на несколько основных групп:

— для открытой установки;

— для скрытой установки;

— для полускрытой установки;

— подвесные;

— проходные;

— встраиваемые в устройство;

— подпотолочные.

Какие еще существуют классификации выключателей и переключателей?

По типу привода выключатели и переключатели бывают нескольких основных видов:

— одноклавишные;

— двухклавишные;

— перекидные;

— поворотные;

— ползунковые;

— однокнопочные;

— двухкнопочные;

— со шнурком.

По степени защищенности от негативного воздействия различных факторов окружающей среды:

— защищенные;

— брызгозащищенные.

Следует отметить, что одно- и двухклавишные выключатели допустимо использовать в сухих и влажных помещениях, а вот все остальные разновидности разрешается устанавливать исключительно в сухих.

Какова конструкция одноклавишного выключателя для скрытой установки?

Выключатель устроен следующим образом: к его основанию с помощью винтов крепится монтажная скоба вместе с распорными лапками. Они используются для того, чтобы основание достаточно прочно закрепить в нише или в коробке (рис. 22).

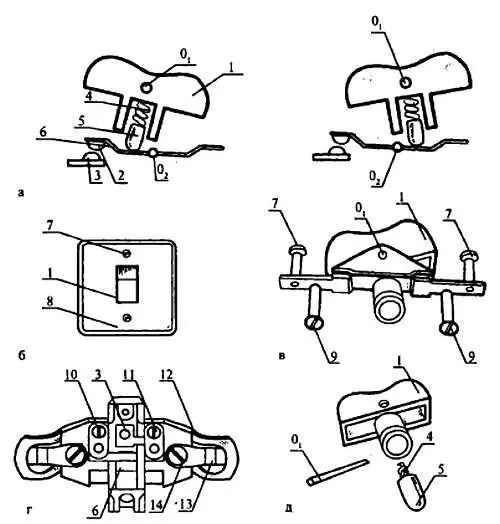

Рис. 22. Выключатель с клавишным приводом для скрытой установки:

а— принцип действия; б— общий вид; в, д— устройство; 1— клавиша; 2и 3— подвижный и неподвижный контакты; 4— пружина; 5— толкатель; 6— рычажок; 7, 9, и 14— винты; 3— крышка; 10, 11— зажимы для проводов; 12— скоба; 13— распорные лапки; 01и 02— оси

Отверстия, сделанные в распорных лапках, имеют продолговатую форму, их изготавливают на расстоянии около 10 мм. Кроме того, к основанию крепятся зажимы для проводов, один из них должен быть закреплен на неподвижном контакте, а второй — на подвижном. Этот участок напрямую контактирует с клавишей выключателя, которая находится на оси. Крышка выключателя должна также крепиться к основанию с помощью винтов. Если выключатель предназначен для открытой установки, то в его конструкции не будет монтажной скобы и распорных лапок. Для закрепления такого выключателя на основании в нем проделаны отверстия.

Зачастую клавиши выключателя обрабатывают люминофором. С помощью такого хода их можно с легкостью разглядеть в темной комнате. Если же выключатель совмещен со светорегулятором, то в этом случае можно с легкостью контролировать уровень освещенности, делать это таким образом, что потери мощности будут минимальными.

Какие бывают выключатели, совмещенные со светорегуляторами?

Существует два основных типа подобных изделий, которые не очень отличаются друг от друга. В первом случае для того, чтобы изменить уровень освещенности помещения, нужно вращать рукоятку, а для того, чтобы включить или отключить свет — нажимать на нее. Во втором случае имеется специальный сенсорный привод (рис. 23). Такой выключатель необходимо устанавливать в коробку для скрытой проводки. Данная конструкция, как и обычный встроенный выключатель, оснащена распорными лапками, чтобы как следует крепиться в коробке.

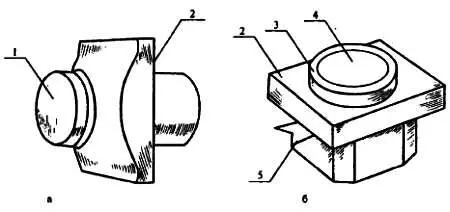

Рис. 23. Выключатели, совмещенные со светорегуляторами (регуляторами тока):

а, б— типы выключателей; 1— регулировочная рукоятка; 2— корпус; 3— регулировочная обойма; 4— металлическая пластина; 5— распорные лапки

Какими бывают штепсельные розетки?

Конструктивных особенностей у данного вида изделий существует огромное количество, например, есть розетки для стационарной скрытой и открытой установки, одно- и двухместные розетки, защищенные, брызгозащищенные; герметические, пыленепроницаемые, с защитным контактом и т. д. (рис. 24 и 25).
