Для того чтобы выяснить, какой силы электрические токи протекают в данной системе электропроводки, нужно воспользоваться расчетной электрической схемой потребителя электроэнергии (рис. 28).

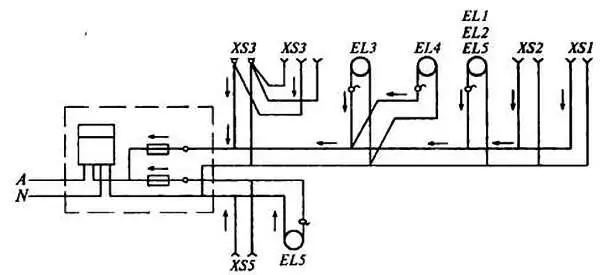

Рис. 28. Расчетная электрическая схема жилого строения

Максимально используемый ток можно узнать из паспорта или инструкции к тому или иному электроприбору или электроустановке. Если же такие данные отсутствуют, то их можно достаточно легко вычислить. Для этого нужно разделить мощность данного прибора (она измеряется в ваттах) на номинальное напряжение, которое обычно составляет 220 В.

В случае если электродвигатель однофазный, то полученную величину тока необходимо умножить на два. Это делается для того, чтобы учесть коэффициент полезного действия, а также реальные токи, которые потребляются данным прибором из сети.

Что необходимо учитывать при составлении схемы?

В обязательном порядке при составлении электрической схемы своей квартиры нужно учесть, что нагрузки, представляющие собой приличную мощность, должны находиться как можно ближе к вводному щитку. Это делается с той целью, чтобы провода к розеткам получились как можно более короткими. Если мощная нагрузка будет находиться на значительном расстоянии от щитка, то ее сила тока приведет к тому, что напряжение в протяженных проводах линии будет падать в случае включения данного электроприбора в сеть. В этом случае напряжение на других потребителях электрического тока будет изменяться при подключении более мощного прибора. Это станет сразу заметно, так как приведет к тому, что начнут мигать лампы освещения, экран телевизора может изменить свою яркость. Если же мощный потребитель тока будет подключаться к общей сети с помощью провода со значительным сечением проводящей жилы, то подобные эффекты можно снизить до минимума.

Если вы планируете установить электрическую плиту или жарочный шкаф, то их корпусы придется занулить. Для того чтобы подключить их к общей электрической сети, нужно установить специальную розетку с зануляющим контактом, которую размещают в кухне.

Что еще необходимо учитывать при составлении схемы электропроводки?

Необходимо учитывать тот факт, что реальные токи, которые будут проходить через предохранители и счетчик, будут меньше по сравнению с номинальными, так как редко все потребители электрического тока работают одновременно. Тем не менее аппараты для защиты и учета потребления электроэнергии следует выбирать, предусматривая именно такой случай.

Что происходит с проводами при протекании по ним электрического тока?

Когда по проводам проходит ток, то они начинают нагреваться. Их температура становится больше по сравнению с температурой окружающей среды. Такой нагрев не способен оказывать отрицательное воздействие на металл проводов, однако крайне негативно влияет на изоляционный слой. В процессе нагревания изоляция постепенно изнашивается, становится хрупкой, а затем покрывается сеткой трещин и в итоге происходит ее осыпание с проводящей жилы.

Нагрев бывает различной интенсивности. На этот фактор оказывает влияние технология, по которой проложены провода, их общее количество, местонахождение относительно друг друга, а также материал, из которого изготовлен изоляционный слой. Все эти факторы необходимо учитывать при выборе сечения проводов, так как нужно обеспечивать потребителей энергией таким образом, чтобы провода не перегревались. В этом случае их срок службы в значительной степени увеличится.

Что называется кабелем?

Кабель представляет собой одну или же несколько изолированных и скрученных вокруг друг друга жил, которые помещены в герметичную оболочку. На такой оболочке может находиться дополнительный защитный слой, предохраняющий кабель от разного рода механических повреждений.

Где используются кабели?

По своим основным функциям кабели делят на две основные группы — силовые и контрольные. Силовые используются для того, чтобы передавать и правильно распределять электрическую энергию, направляя ее к разного рода токоприемникам и распределительным устройствам. Контрольные необходимы для соединения электрических приборов, аппаратов и сборок зажимов (например, в сетях управления, автоматизации и сигнализации) с источником тока.

Какие бывают кабели по типу изоляционного слоя и виду оболочки?

По разновидности изоляции и оболочки кабели можно разделить на несколько основных групп:

— с пропитанной бумажной изоляцией, помещенные в металлическую оболочку;

— с бумажной изоляцией, которую пропитывают нестекающим составом, и также размещают в металлической оболочке;

— с изоляционным слоем, изготовленным из пластмассы, который затем устанавливают в пластмассовую или металлическую оболочку;

— резиновый изоляционный слой с последующим помещением кабеля в пластмассовую, резиновую или металлическую оболочку.

В каждой из приведенных групп кабели делят по номинальному напряжению, количеству жил, по материалу, из которого они изготовлены, а также по типу защитного слоя.

Чем руководствуются при изготовлении кабелей?

Кабели производят, базируясь на государственных и отраслевых стандартах (ГОСТы и ОСТы), а также руководствуясь техническими условиями.

Какие бывают кабели?

Как правило, кабели рассчитывают на определенное номинальное напряжение, в связи с чем выбирается и его сечение.

Обычно кабели рассчитаны на напряжение 0,66; 1; 3; 6; 10; 20; 35 кВ, их сечение может составлять 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800 и 1000 мм 2.

Жилы, по которым проходит электрический ток, производят из медной проволоки марок ММ (мягкая) и МТ (твердая), а также из алюминиевых AM (мягкая), АПТ (полутвердая), АТ (твердая), АТП (повышенной твердости). Далее производят скручивание этих жил в одну.

Как оптимизируют изготовление кабелей?

Для того чтобы сделать диаметр кабеля как можно меньше, используют жилы круглой, фасонной или же комбинированной формы. Если в кабеле используются секторные или даже сегментные жилы вместо круглых, то это в конечном счете позволяет уменьшить диаметр данного кабеля приблизительно на четверть. Кроме того, это позволяет в значительной степени уменьшить расход других материалов, идущих на изготовления изоляционного слоя, оболочки и разного рода защитных покровов.

В зависимости от того в каких условиях будет проложен кабель, необходимо использовать кабели с медными или алюминиевыми жилами. Если в кабеле используется однопроволочная алюминиевая жила, сечение которой составляет до 240 мм 2, то в этом случае стоимость кабеля будет меньше, однако жесткость его будет больше, что в значительной степени усложнит его прокладку.
