— сухие;

— нормальные;

— влажные;

— сырые;

— особо сырые;

— жаркие;

— пыльные;

— помещения с химически активной средой;

— пожароопасные помещения;

— взрывоопасные помещения.

К сухим принято относить такие помещения, в которых относительная влажность воздуха не больше 60 %.

Нормальные — это помещения, где поддерживается достаточный уровень влажности, а также не наблюдается условий типа «особо сырые», «жаркие» или «пыльные».

Влажными считают такие помещения, где влажность воздуха находится в пределах от 60 до 75 %. Водяной пар или влага в подобном помещении выделяются в течение небольшого промежутка времени и в незначительном количестве.

Сырыми называют помещения, если в них влажность воздуха более 75 %. Особо сырыми принято считать такие помещения, влажность в которых приближается к 100 %. Такое помещение распознать очень просто — на стенах, полу и потолке просматриваются капли конденсировавшейся жидкости.

Если вы собираетесь проводить электричество в дачный домик, то есть он не будет отапливаться в течение зимнего периода времени, то в этом случае его помещения должны быть отнесены к категории «-влажные» или «сырые».

Если вы проживаете в частном доме, то, в принципе, в нем могут находиться помещения разных типов, как сухие, так и влажные, сырые, особо сырые.

В некоторых случаях встречаются даже пожароопасные. Вам придется учитывать все эти моменты, когда вы будете прокладывать в своем доме электрическую проводку, так как у каждого вида данных помещений имеются свои особенности в этом плане.

Какие бывают помещения с точки зрения электробезопасности?

В зависимости от сочетаний факторов окружающей среды помещения, например от показателей влажности, уровня температуры, а также от того, проводят ли полы электрический ток, помещения можно условно разделить на несколько групп.

1. Помещения, в которых нет повышенной опасности поражения электрическим током.

2. Помещения с незначительной опасностью. Они определяются тем, что в них соблюдается одно или сразу несколько условий, из-за которых возникает опасность поражения электрическим током. Например, такими условиями могут быть: сырость, наличие пыли, проводящей через себя электрический ток, полы, изготовленные из проводниковых материалов, например из металла, земли, железобетона, кирпича и т. д., достаточно большая температура. Кроме того, одним из вероятных условий поражения человека электрическим током может стать возможность его одновременного прикосновения к заземленным элементам строения, аппаратам и механизмам, а также к металлическим корпусам электрооборудования.

3. Особо опасные помещения. В таких помещениях риск получить удар электрическим током возрастает в несколько раз. Особо опасное помещение определяется наличием как минимум одного из условий, которые создают эту увеличенную опасность: особо сырые помещения, а также одно или несколько условий из предыдущего пункта.

Как правильно на чертеже изобразить схему электропроводки?

В большинстве случаев схемы электропроводок в квартире или доме выполняются отдельно для каждого этажа (если их несколько), при этом они делаются в масштабе 1:100 или 1:200.

Наружная электропроводка не требует слишком подробного вычерчивания, поэтому ее можно схематично изображать в масштабе 1:500 или 1:1000. Все элементы электропроводки имеют свое схематичное изображение на чертеже.

На плане электрическая проводка должна быть показана в однолинейном исполнении. Непосредственно рядом с линиями указывают марку и сечение кабеля или провода, а также условно обозначают, как будет проложен кабель:

— Т— в металлической трубе;

— П— в пластмассовой трубе;

— Мр— в гибком металлическом рукаве;

— И— на изоляторах;

— Р— на роликах;

— Тс— на тросах.

Количество жил в проводе, а также площадь их сечения показывают на чертеже через произведение. Допустим, если вы встретили обозначение ПВ2 (1х2,5), то это сообщит вам о том, что на чертеже изображены два одножильных провода марки ПВ, а сечение токоведущей жилы будет составлять 2,5 мм. Если проводов более двух, то их нужно обозначать с помощью засечек под углом 45°.

В случае если в схеме будет приведен светильник, то в виде дроби нужно указать мощность лампы (она находится в числителе), а также высоту нахождения этого осветительного прибора над полом (в знаменателе).

В виде примера на рис. 1 изображена общая схема жилого частного дома вместе с блоком хозяйственных построек.

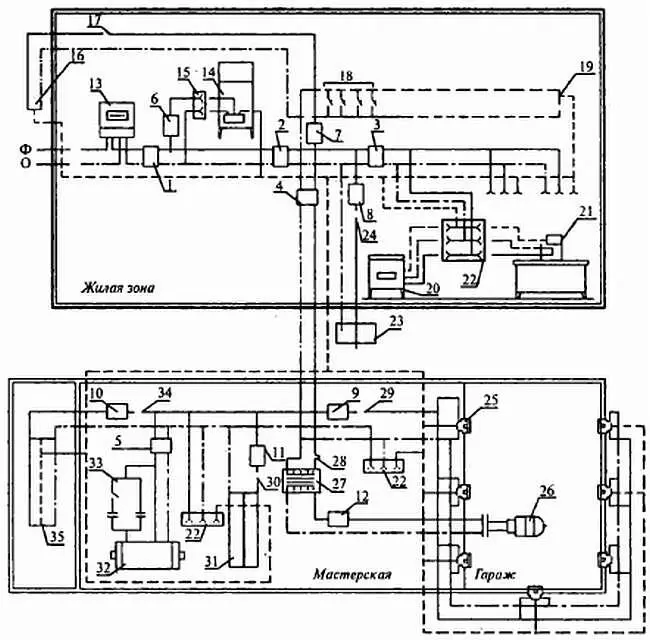

Рис. 1. Электросхема жилого дома и блока хозяйственных построек:

Ф— фазный провод (сплошная линия); р— нулевой рабочий проводник (линия точка — тире); з— нулевой защитный проводник (пунктирная линия); Руб. — рубильник; 1— автоматический выключатель АП50-2МТ (ток номинальный 25 А, ток уставки 25 А); 2 — автоматический выключатель АП50-2МТ (ток номинальный 25 А, ток уставки 24 А); 3— автоматический выключатель АП50-2МТ (ток номинальный 10 А, ток уставки — 8 А); 4— автоматический выключатель AП50-2MT (ток номинальный 25 А, ток уставки 12 А); 5— автоматический выключатель АП50-2МТ(ток номинальный 10 А, ток уставки 10 А); 6-12 — автоматический выключатель ПАР (ток номинальный 6,3 А); 13 — счетчик; 14— холодильник; 15— однополюсная розетка без зануления; 16— светильник входного крыльца; 17— выключатель светильника; 18— светильники, установленные в жилых помещениях дома, в том числе в коридоре и ванной комнате; 19— светильник, установленный в котельной; 20— стиральная машина; 21— утюг; 22— однополюсная розетка с занулением; 23— светильник, установленный перед блоком хозяйственных построек; 24— выключатель светильника; 25— светильники освещения гаража; 26— переносная лампа; 27— трансформатор 220/12 В; 28— выключатель переносной лампы; 29— выключатель освещения гаража; 30— выключатель освещения мастерской; 31— светильники мастерской; 32— трехфазный электродвигатель; 33— конденсаторное устройство; 34— выключатель освещения помещения для скота; 35— светильники помещения для скота.

Чем определяется открытая электропроводка?

Данный тип электрической проводки укладывается непосредственно на поверхность стен или потолков, делают это на специальных струнах, тросах, роликах, изоляторах. В некоторых случаях провода помещают в трубы, короба, гибкие металлические провода, в лотки, а также в электротехнические плинтусы и наличники. Данный тип электропроводки бывает стационарным, передвижным и даже переносным.
