Н. Сергеев - Электричество: просто и безопасно [в вопросах и ответах]

Что отличает скрытую электропроводку?

Скрытую электропроводку обычно устанавливают непосредственно в конструктивных элементах строения, например она может находиться в стене, в полу, замкнутых каналах или пустотах, в потолке, проходить по перекрытиям. Кроме того, внутренняя проводка может представлять собой монолит, который был вмурован в перекрытия и перегородки еще в процессе их строительства.

За счет чего можно сократить время прокладки электропроводки?

Для того чтобы потратить как можно меньше времени на прокладку электропроводки, используются специальные магистральные, распределительные, троллейные и осветительные шинопроводы.

Что такое шинопровод?

Фактически он представляет собой комплектную электрическую сеть. Шинопровод включает в себя отдельные секции, которые объединяются в одну конструкцию с помощью сварки, болтовых или штепсельных соединений, а также кожухи, материалы для изоляции мест, где будут располагаться стыки. В нем должны быть предусмотрены конструкции для закрепления кронштейнов, стоек и подвесок. Секции шинопровода делают прямыми и фасонными, так как в этом случае гораздо проще собрать электрическую сеть практически любой конфигурации.

Как необходимо укладывать открытую электропроводку?

В последнее время специально для открытой электропроводки существуют короба или лотки вместо стальных труб, которые использовались в прежние времена. Это позволяет в значительной степени сократить расход этих труб, увеличить производительность труда, а также улучшить эстетический вид всего помещения.

Если у кабелей имеется оболочка, изготовленная из пластмассы, то в коробе они могут находиться близко друг к другу как в один слой, так и в несколько, а также их можно укладывать пучками. Сумма поперечных сечений таких кабелей, находящихся в одном коробе, должна быть не более 40 % по сравнению с внутренним поперечным сечением самого короба.

Как соединяют пучки кабелей?

Делать это лучше всего бандажами так, чтобы на 1,5 м приходилось не менее 1 бандажа при расположении провода на прямом участке. Если же производится вертикальная прокладка, то в этом случае между креплениями будет максимум 1 м. К лоткам кабели должны крепиться через каждые 0,5 м, причем независимо от места пролегания.

Что такое тросовая электропроводка?

Для прокладки электропроводки используются провода, в которые вставлен специальный несущий трос. А также используются проводки, которые выполнены с помощью установочных изолированных проводов или кабелей, которые, как правило, свободно подвешивают или же жестко крепят к специальным стальным несущим тросам.

Специальные коробки применяются в том случае, если на тросовом проводе изготовлено ответвление. В этой коробке находится запас троса и провода, который потребуется для соединения с отходящей линией.

Специально для сооружения тросовой проводки используют натяжные муфты, анкеры и зажимы, так как с их помощью гораздо проще производить монтаж подобной конструкции.

Где используется скрытая электропроводка?

Как правило, подобную проводку применяют в крупных домах. В этом случае проводка будет находиться в стенах в пластмассовых трубах, коробах или специальных закладных элементах. При этом провода заранее подготавливают на специальных технологических линиях.

Что является главным электротехническим устройством?

Электропроводка в бытовых условиях и представляет собой основное электротехническое устройство, так как в ее конструкцию входят элементы для искусственного освещения, осветительная арматура, пускорегулирующие устройства, сама электропроводка и распределительное устройство, в котором должны находиться аппараты защиты и управления.

Что такое осветительная арматура?

С помощью этого устройства производят установку источника света. С его же помощью защищают этот источник от негативного внешнего воздействия, дополнительно производится перераспределение светового потока и экранирование слишком большой яркости.

Осветительная арматура включает в себя корпус, патрон или ламповый держатель, оптическую систему (в нее входит отражатель и рассеиватель), подвеску и провода для того, чтобы соединить ее с электропроводкой. Осветительное оборудование с лампой обычно принято называть светильником.

Как лучше всего устанавливать светильники?

Светильники удобнее всего размещать на строительном основании здания или же устанавливать на специальном кронштейне, подвешивать на тросе, крюке или шпильке.

Что такое наружные сети?

Как к квартире, так и к частному или даже дачному домику, электрическая энергия подходит с напряжением 220 В. Электроэнергия движется по отходящим линиям распределительной сети, которые идут от трансформаторной подстанции. К самим подстанциям, в свою очередь, энергия подводится обычно трехфазным током по трехпроводным линиям высоковольтных электропередач. Как правило, три провода — фазные, а один — нулевой или нейтральный.

В городских условиях такие провода ведут в земле, а в сельской местности — по воздушным линиям.

В этом случае неизолированные провода закрепляются с помощью специальных изоляторов, изготовленных из стекла или фарфора. Сами изоляторы крепятся на опорах, выполненных из древесины, железобетона или металла. В случае если рядом с линией передач планируется изготовить освещение, то тогда придется прокладывать еще один провод- фонарный.

При этом уличное освещение будет запитываться от фонарного провода и от нулевого провода воздушной линии электропередач. Для того чтобы управлять уличным освещением, устанавливают коммутационный аппарат, в котором будет находиться выключатель от него.

Как делают отводы с высоковольтных линий электропередач?

В сельской местности этот вопрос стоит наиболее остро, так как там приходится наибольшее внимание уделять электро- и пожарной безопасности.

Как правило, воздушная линия проходит по центральной улице поселка, поэтому распределение нагрузок, которые будут приходиться на каждую из фаз, должно быть примерно одинаковым. Допустим, от первой фазы ток подходит первому потребителю, от второй — второму и т. д. Второй провод в этом случае будет запитываться непосредственно от нулевого провода воздушных линий (рис. 2).

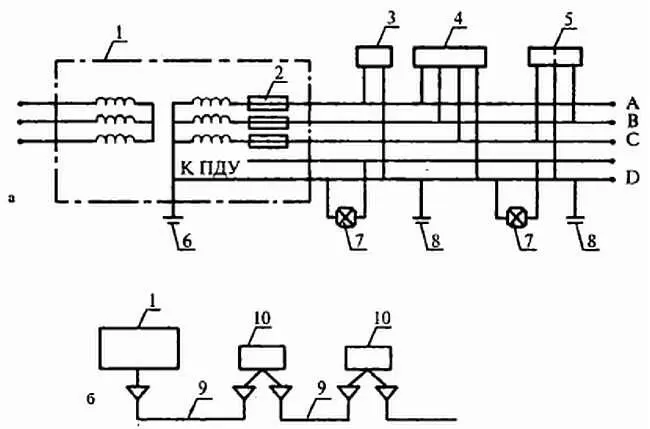

Рис. 2. Схема подключения потребителей к воздушным линиям ( а) и к кабельной линии ( б):
