Когда требуемое положение плоскости покоя достигнуто, т. е. когда налеты поставлены на нужную глубину, следует проверить их взаимодействие с колесом при отклонениях вилки до ограничительных штифтов. Выход палеты из положения покоя вызывает незначительную отдачу колесной системы. Во время такой проверки заводная пружина заводится на один-два оборота, а анкерная вилка удерживается кусочком сложенной бумаги. Анкерную вилку двигают медленно, но равномерно до тех пор, пока зуб не упадет на плоскость покоя палеты. Необходимо заметить расстояние от анкерной вилки до ограничительного штифта и затем подвигать анкерную вилку до тех пор, пока она не остановится у штифта. Это перемещение вилки должно быть заметным (расстояние, которое пройдет вилка до ограничительного штифта, должно равняться примерно толщине спирали).

В случаях слишком большого хода между упорами ограничительные штифты должны быть приближены друг к другу. Там, где штифты хорошо пригнаны, это достигается простым изгибом штифтов во внутрь. Однако очень важно сохранять параллельность штифтов, как показано на фиг. 33.

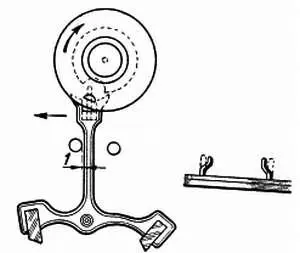

Фиг. 33. Сохранение параллельности ограничительных штифтов

В противном случае ход часов будет изменяться в положении циферблатом вверх. Когда перемещения вилки ограничены твердыми упорами, образованными выступами платины, эта регулировка усложняется. Надрез производится вблизи ограничительной плоскости, образуя колонку или штифт, который можно отогнуть (фиг. 34).

Фиг. 34. Уменьшение ширины жестких упоров.

Такой надрез может быть выполнен шлицевым напильником. Если подобный надрез окажется недостаточным, то ограничители могут быть срезаны как показано на фиг. 35. В различных моделях часов имеется ряд других форм ограничителей, однако, принцип их регулировки всегда один и тот же.

Фиг. 35. Увеличение ширины жестких упоров.

Если плоскость покоя налеты несколько отклоняется от радиальной линии, проведенной из центра ходового колеса, усилие, оказываемое зубом, опускает налету вниз, прижимая анкерную вилку к ограничительному штифту (фиг. 36).

Фиг. 36. Притяжка палеты.

Для проверки притяжки заводную пружину поворачивают на два оборота, вынимают бумажный клин и осторожно подвигают анкерную вилку до смещения зуба анкерного колеса к краю плоскости покоя палеты, после чего в момент, когда анкерная вилка внезапно освобождается, она снова возвращается в исходное положение к штифту.

Такой проверке подвергаются обе палеты. Этот способ контроля особенно важен, так как помогает установить наличие необходимого зазора между копьем вилки и ограничительным роликом баланса. При отсутствии притяжки у анкерной вилки часы могут надежно работать только в горизонтальном положении, что недостаточно для наручных или карманных часов.

Если притяжка отсутствует или она слишком слаба, следует спустить заводную пружину и снять вилку. Положить вилку на лоток шеллачной стороной вверх, положить сбоку палет кусочек шеллака для передачи тепла и нагреть пока кусочки шеллака не станут мягкими. После этого, оставляя анкерную вилку на лотке и удерживая ее щипцами, перемещают с помощью маслодозировки палету, как показано на фиг. 37, в требуемое положение. Не снимая инструментов, охлаждают палету. После охлаждения наносят шеллак.

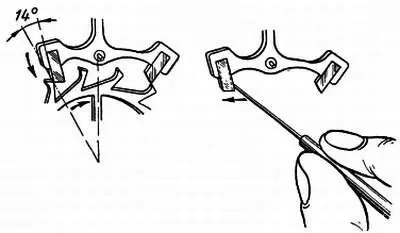

Фиг. 37. Угол палеты замеряется от центра триба ходового колеса. Палету перемещают в направлении, указанном стрелкой для увеличения притяжки.

Следующей операцией будет проверка правильности размера анкерного колеса. Следует завести пружину на один-два оборота и сменить бумажный клин. Анкерную вилку передвигают настолько, чтобы зуб анкерного колеса не сходил с плоскости покоя входной палеты. 3атем осторожно передвигают вилку так, чтобы зуб почти соскальзывал с плоскости покоя и в этом положении проверяют зазор анкерного колеса. Пятка зуба зажата входной палетой, а острие зуба ходового колеса придерживается задней плоскостью выходной палеты; на фиг. 38 показан необходимый зазор, который называют внешним.

Фиг. 38. Стрелка показывает внешний зазор.

После полного поворота вилки выходная налета фиксирует зуб. В этом случае только три зуба охватываются палетами; на фиг. 39 показано, как проверить внутренний зазор.

Фиг. 39. Стрелка показывает внутренний зазор.

Внешний и внутренний зазоры должны быть одинаковыми. При незначительном внешнем зазоре или отсутствии его, а также при чрезмерном внутреннем зазоре можно сказать, что анкерное колесо слишком мало. Отсутствие внутреннего зазора и наличие чрезмерного внешнего зазора свидетельствуют, что анкерное колесо слишком велико и единственным средством устранения этого дефекта является замена колеса. Если внешний и внутренний зазор не одинаковы (зазор несколько больше на внешней или внутренней стороне), не нужно стараться устранять эти неполадки, если только они не вызывают необходимости смены колеса.

Другим фактором, требующим контроля, является угол импульса. В действительности такой контроль представляет не что иное как центровку анкерной вилки. При проверке угла импульса вилку устанавливают в исходное положение, заводят пружину на один или два оборота и заменяют бумажный клин. Затем анкерную вилку подвигают острием пуцгольца до тех пор, пока зуб ходового колеса не сойдет с палеты; затем тщательно отмечают положение кончика копья вилки по отношению к внешнему краю отверстия нижнего камня. Затем вилку переводят на другую сторону и повторяют операцию, замечая положение копья. Правильным угол импульса анкерной вилки считается тогда, когда она перемещается строго симметрично относительно отверстия камня (фиг. 40). Такой способ проверки является несколько грубым, но вполне достаточным.
