М. Алексеев - Автоматический пистолет Маузер образца 1908 года калибр 7,68 и 9 мм

б) Капсюль — для воспламенения пороха в патроне. Он состоит из колпачка, в котором помещается ударный состав, прикрытый оловянным кружком.

в) Пуля диаметром несколько больше калибра ствола. Она состоит из сердечника (сплава свинца с сюрьмой для большей плотности), впрессованного в мельхиоровую или железную, крытую томпаком оболочку (томпак состоит из 90 % красной меди и 10 % цинка). Для удержания пули в гильзе она закрепляется обжимом дульца и кернением.

г) Заряд бездымного нитроглицеринового пороха наполняет корпус гильзы.

Примечание . Данные патронов, порохового заряда и пуль указаны в главе II "Основные данные пистолета Маузер и патронов калибра 7,63 мм и 9 мм " в пункте Б "Данные патронов калибра 7,63 мм и 9 мм ".

Ствол со ствольной коробкой находятся в крайнем переднем положении, движение их вперед ограничивается упором заднего нижнего выступа ствольной коробки в заднюю нижнюю часть затворной задержки.

Затвор находится в крайнем переднем положении под действием возвратной пружины затвора. Движение его вперед ограничивается задними боковыми выступами, упирающимися в задний обрез ствольной коробки. Возвратная пружина затвора находится в наименьшем сжатии.

Ударник находится в среднем положении, так как курок, надавливая на его головку, несколько утопил его.

Конец бойка находится во внутренней части переднего круглого отверстия затвора. Возвратная пружина ударника — в среднем сжатии (очень близком к наименьшему).

Затворная задержка находится в крайнем верхнем переднем положении, причем верхние поперечные выступы ее зашли в нижние поперечные вырезы затвора и запирают последний. Нижний задний выступ задержки, лежит на среднем верхнем выступе остова замка, который заставляет задержку плотно приниматься к заднему нижнему выступу ствольной коробки и к затвору.

Лодыжка сцеплена носиком с передним нижним выступом затворной задержки. Носик лодыжки несколько отжат назад выступом задержки, благодаря чему получается давление вперед и несколько вверх на задержку.

Возвратно-боевая пружина — в наименьшем сжатии. Передний стержень пружины давит на заднюю часть носика лодыжки; а задний на переднюю стенку нижнего закругленного выступа курка.

Курок находится в переднем положении и своей передней частью упирается в головку ударника.

Спусковой рычаг и спусковая тяга находятся в крайнем нижнем положении под действием длинного верхнего пера V-o6разной пружины. Шептало спускового рычага находится сверху курка.

Замочная задержка под действием короткого нижнего пера V-образной пружины своим нижним выступом прижата в гнездо остова пистолета.

Спусковой крючок находится под действием спусковой пружины в крайнем переднем положении и между задним его выступом и нижней частью поперечного выступа спусковой тяги есть зазор.

Предохранитель опущен вниз, и зуб среднего выступа предохранителя находится в дугообразной части фигурного паза курка. Зуб пружинной лопасти предохранителя находится в верхней зарубке с левой стороны остова замка.

Подающий механизм, если патронов нет, находится в наименьшем напряжении (пружина), причем подаватель упирается своими верхними выступами в нижнюю часть затвора. Если патроны имеются в магазинной коробке, то пружина будет сжата в зависимости от количества патронов и подаватель будет упираться в нижний патрон, а очередной патрон будет упираться в нижнюю часть затвора.

Положение прочих частей указано в главе V "Описание частей пистолета".

Предохранитель поднят вверх, при этом зуб среднего выступа предохранителя зашел в верхний отросток фигурного паза курка, а зуб пружинной лопасти предохранителя переместился из верхней зарубки на левой стенке остова замка в нижнюю зарубку.

Курок, под действием зуба среднего выступа предохранителя, отошел своей верхней частью назад, и между задней головкой ударника и передней частью курка образовался зазор. Нижний закругленный выступ курка несколько продвинулся вперед и через задний стержень возвратно-боевой пружины несколько сжал последнюю.

Ударник не испытывает давления курка и находится в крайнем заднем положении, его движение назад ограничивается упором двух боковых выступов головки в задние стенки кольцевого паза затвора.

Возвратная пружина ударника — в наименьшем сжатии.

Прочие части пистолета занимают то же положение, что и в п. "А" этой главы.

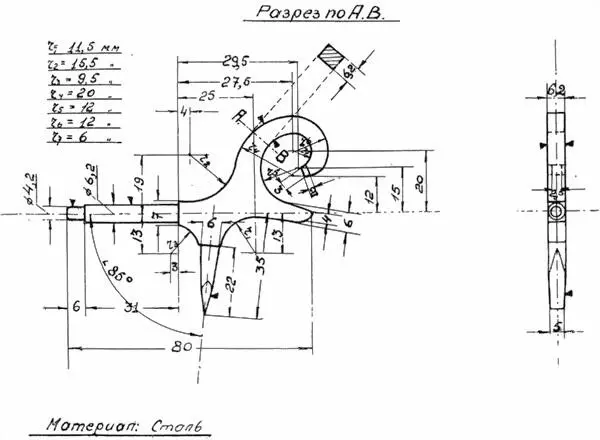

Рис. 39.

Курок при отводе его назад своим передним выступом несколько приподнимает спусковой рычаг и спусковую тягу. Минуя вершину переднего выступа курка, спусковой рычаг и соединенная с ним тяга опускаются вниз под действием верхнего пера V-образной пружины, и задний поперечный выступ спускового рычага (шептало) станет ниже вершины переднего выступа курка. Таким образом, когда курок будет стремиться под действием возвратно-боевой пружины итти вперед, он упрется нижней частью переднего выступа (боевым взводом) в заднюю часть поперечного выступа спускового рычага и останется в заднем положении.

Нижний закругленный выступ курка, при отводе последнего, пойдет вперед (курок вращается на оси) и своей вершиной, скользя по задней поверхности шляпки заднего стержня, утопит его в продольное окно и сожмет возвратно-боевую пружину. Ввиду того что возвратно-боевая пружина будет находиться в очень сжатом состоянии, передний стержень усиливает нажим на лодыжку, последняя же в свою очередь последовательно усиливает давление на остальные части пистолета.

Прочие части, пистолета занимают то же положение, что и в п. "А" этой главы, кроме ударника, положение которого будет аналогично положению, описанному в п. "Б".

Предохранитель поднят вверх, при этом зуб среднего выступа предохранителя зашел в нижний отросток фигурного паза курка, а зуб пружинной лопасти предохранителя находится в нижней зарубке с левой стороны остова замка.

Курок, под действием зуба среднего выступа предохранителя, отошел своей верхней частью назад, и между нижней частью переднего выступа курка и задней частью поперечного выступа спускового рычага (между шепталом и боевым взводом) образовался небольшой зазор, позволяющий спусковому рычагу и тяге свободно без задержки подниматься и опускаться при нажиме на спусковой крючок.
