М. Алексеев - Автоматический пистолет Маузер образца 1908 года калибр 7,68 и 9 мм

За нарезами следует пульный вход, заканчивающийся патронником. У пистолета калибром 7,63 мм патронник имеет коническую форму, а у пистолета калибром 9 мм цилиндрическую.

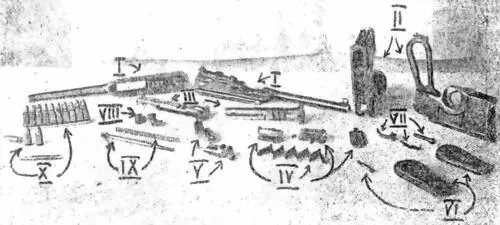

Рис. 37.

Снаружи, на дульной части ствола, имеется прилив, оканчивающийся мушкой и составляющий одно целое со стволом. На заднем обрезе ствола, сверху, имеется выемка, куда входит зуб выбрасывателя затвора, внизу имеется скос для лучшего скольжения пули при подаче патрона затвором в ствол. Ствольная коробка имеет спереди вверху патронное окно, которое служит для прохода патронов из обоймы в магазинную коробку и для прохода стрелянных гильз, экстрактируемых после выстрела.

В конце патронного окна имеются вертикальные пазы, которые служат для входа обоймы с патронами. В средней части патронного окна имеются два выступа и 2 продольных паза (по одному с каждой стороны); выступы служат упором для очередного патрона, не давая ему выскочить вверх при отходе затвора назад, а также для ограничения подъема подавателя вверх; пазы же служат для помещения ребер, имеющихся на середине передней части затвора.

Внутри ствольной коробки имеется продольное окно, квадратного сечения, для помещения затвора. Углы продольного окна имеют утолщения, по которым непосредственно скользит затвор, между же средними стенками продольного окна и стенками затвора имеется небольшой зазор, служащий для обеспечения свободного хода затвора в ствольной коробке при запылении и загрязнении. Сзади, внизу продольного окна, имеется выемка для помещения нижнего гребня затвора.

Дно ствольной коробки имеет два окна, из которых переднее служит для прохода патронов из магазинной коробки в ствол и заднее — для прохода верхних выступов затворной задержки, запирающих затвор при выстреле. Между окнами имеется выступ, на котором держится затворная задержка, и в задней нижней части ствольной коробки имеется выступ (с внутренней стороны), служащий упором ствольной коробки со стволом в нижнюю заднюю часть затворной задержки, что ограничивает движение ствола со ствольной коробкой в крайнее переднее положение.

Внизу ствольной коробки, на обеих стенках, имеются продольные пазы, на которые надвигается своими ребрами остов пистолета, что и служит их взаимным сцеплением. Задний обрез ствольной коробки оканчивается снизу выступом, который при движении ствольной коробки со стволом назад в момент выстрела отводит несколько назад курок, чтобы облегчить первое движение затвора назад после расщепления его с затворной задержкой. На правой стенке ствольной коробки имеется несквозное окно, в которое входит муфта.

На верху ствольной коробки имеются пружины, на которых крепится при помощи оси прицельная рамка с делениями от 50 до 1000 метров с подвижным хомутиком, имеющим защелку, для установки прицела при стрельбе на соответствующие дистанции. Прицельная рамка с нижней стороны имеет вдвинутую в нее пластинчатую пружину для отжимания рамки вниз. Хомутик своими нижними — краями опирается на 2 скошенных выступа, имеющихся на верхней части ствольной коробки.

2. Затвор (III) в виде пустотелого прямоугольника имеет:

а) спереди — чашечку для помещения шляпки патрона и круглое отверстие для прохода бойка ударника;

б) с боков передней части — ребра для хода по пазам ствольной коробки;

в) сверху в передней части — продольный паз для помещения пружинной части выбрасывателя;

г) снизу — продольный паз для прохода отражателя стреляных гильз; два поперечных выреза, в которые входят выступы затворной задержки, и гребень, которым взводится курок на боевой взвод;

д) сзади затвора — два боковых выступа с насечкой для более удобного оттягивания затвора назад рукой при заряжании;

е) на левой стенке затвора имеется продольная прорезь, по которой ходит муфта при движении затвора. В заднем конце прорезь расширена для прохода муфты при сборке и разборке пистолета;

ж) внутри затвора — продольное окно для помещения возвратной пружины затвора, впереди этого окна круглый уступ, в который упираются возвратная пружина затвора и возвратная пружина ударника. Сзади окна — кольцевой паз и продолговатая прорезь для прохода задних выступов ударника. В затворе помещается ударник с возвратной пружиной ударника.

3. Ударник (IХ) представляет стальной стержень, на переднюю тонкую часть которого (боек) надета короткая возвратная пружина, соединенная с ударником при помощи винтовой нарезки на последнем.

Сзади ударник имеет головку с прорезью для отвертки и по бокам головки два выступа, которые, находясь в кольцевом пазу затвора, не дают возможности ему выпасть.

4. Возвратная пружина (IX) ударника служит для отвода ударника назад настолько, чтобы задний его конец выдавался из затвора для удара по нему курком.

5. Возвратная пружина затвора (IX), обвивающая (в собранном пистолете) весь ударник, упирается одним концом в круглый передний уступ продольного окна затвора, а другим в передний обрез муфты. Возвратная пружина затвора поглощает часть работы газов и возвращает затвор после отхода его назад в прежнее, готовое к выстрелу, положение.

6. Муфта (VIII) служит для упора в нее возвратной пружины и через последнюю ограничивает ход назад затвора. Она имеет: сквозной канал для прохода ударника; продольный паз, по которому двигается нижнее ребро прорези затвора; выступ в задней части, входящий в продольное окно ствольной коробки, и головку с насечкой для удобного ее вынимания.

7. Возвратная задержка (V) служит для запирания затвора при выстреле и для сцепления механизма замка со ствольной коробкой. В верхней части затворная задержка имеет два поперечных выступа, которые входят в поперечные вырезы затвора, чем достигается сцепление затвора со ствольной коробкой только в первый момент выстрела, когда ствол со ствольной коробкой в переднем положении. В середине имеется сквозное окно, в которое входит нижний выступ ствольной коробки.

Сзади, снизу, задержка имеет выступ, скользящий назад и вниз по верхнему выступу остова замка при движении ствольной коробки в заднее положение и вперед — вверх при проходе затвора в крайнее положение по отношению к ствольной коробке.

Затворная задержка «своим нижним выступом, упираясь в заднюю стенку верхнего выреза остова замка, ограничивает движение ствола со ствольной коробкой назад при его отходе после выстрела.

Впереди, снизу, задержка имеет загнутый назад выступ (в виде пальца), в который упирается носик лодыжки„что заставляет задержку подниматься и прижиматься к затвору.
