М. Алексеев - Автоматический пистолет Маузер образца 1908 года калибр 7,68 и 9 мм

Разборка замка пистолета [2] Разница между затвором и замком заключается в следующем: затвор имеет только ударный механизм, спускового механизма не имеет; замок имеет ударный механизм и спусковой, если не весь, то наиболее важные части его.

10. Отделить от остова замка замочную задержку.

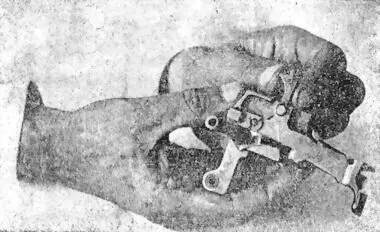

Взяв замок в правую руку курком вниз, двумя пальцами левой руки поднять замочную задержку вверх до отказа и сдвинуть ее вправо из гнезда; отделить от остова замка (рис. 24).

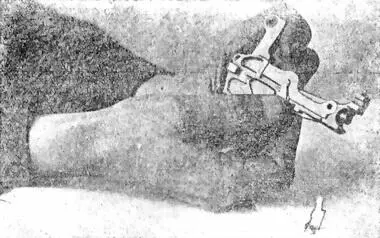

11. Отделить спусковую тягу от остова замка, для чего, взяв замок в левую руку курком вверх, отвести спусковую тягу пальцами правой руки до отказа назад и, приподняв спусковую тягу, выведя ее круглую головку из полукруглого выреза спускового рычага, отделить от остова замка (рис. 25).

Рис. 24.

Рис. 25.

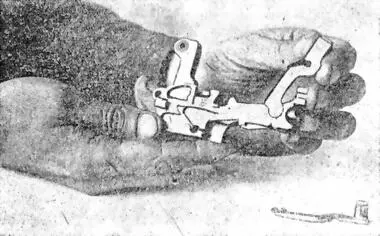

12. Отделить спусковой рычаг из остова замка, подняв его вверх и продвинув до отказа вперед, снять с типа остова замка (рис. 26).

Рис. 26.

Рис. 27.

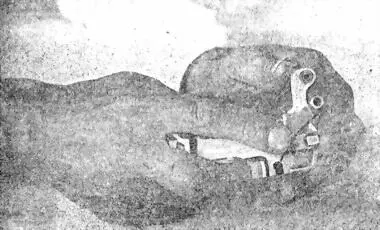

13. Отделить предохранитель от остова замка: поднять предохранитель вверх; взять замок в левую руку и большим пальцем левой руки немного отвести курок назад, одновременно вынуть предохранитель из остова замка, взяв его пальцами правой руки за насеченную головку (рис. 27), слегка покачивая вперед и назад.

Рис. 28.

Рис. 29.

14. Отделить лодыжку от остова замка: взяв замок в левую руку, а ключ в правую, вставить последний выступом фигурного изгиба в вырез, имеющийся сзади переднего верхнего выступа остова замка, таким образом, чтобы другой выступ ключа уперся своей закругленной частью в полукруглый вырез, имеющийся на передней части переднего стержня возвратно-боевой пружины.

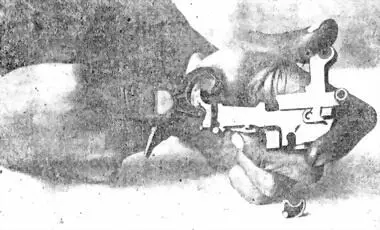

Нажать на стержень ключа вниз до отказа. Ключ своим выступом утопит передний стержень возвратно-боевой пружины, и лодыжка выпадет из остова замка на стол. Затем плавно поднять стержень ключа вверх и вынуть ключ (это действие нужно производить осторожно, так как на передний стержень давит возвратно-боевая пружина). Если лодыжка при нажатии на ключ не выпадет, то нужно нажать ключом еще несколько раз вниз быстрее или, нажав на ключ, помочь лодыжке выпасть, взяв ее за боковые плечики снизу (рис. 28).

Рис. 30.

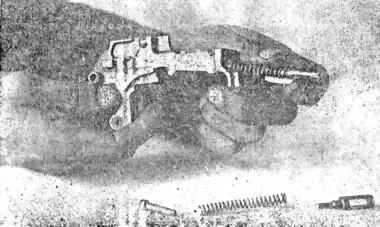

15. Отделить от остова замка передний стержень, возвратно-боевую пружину и задний стержень, вынув их из остова замка, и отделить друг от друга (рис. 29).

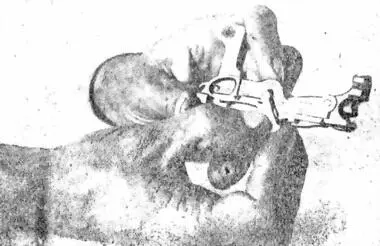

16. Отделить ось курка с V-образной пружиной и курок от остова замка: взяв замок в левую руку, пальцами правой руки взять за V-образную пружину и, вынув ее с правой стороны остова замка, отделить курок (рис. 30). Замок разобран.

17. Отделить от остова пистолета спусковой крючок, спусковую пружину и защелку крышки магазинной коробки.

Сделав из стальной проволоки маленький крючок, зацепить им сбоку пружину около— защелки магазинной коробки, с внутренней стороны остова пистолета и, вставив в круглое отверстие пружины тонкую выколотку, сдвинуть пружину назад (по направлению рукоятки), предварительно приподняв крючком ее переднюю часть. Боковые выступы пружины выйдут из пазов остова пистолета и освободят пружину, последняя в свою очередь освободит спусковой крючок и защелку крышки магазинной коробки.

Вынуть пружину, спусковой крючок и защелку крышки магазинной коробки из остова пистолета, повернув последний рукояткой вверх.

Примечание . Отделять без нужды спусковой крючок, пружину и защелку крышки магазинной коробки не требуется и не следует, легко можно сломать спусковую пружину, поэтому эту работу нужно производить в мастерской.

18. Отделить деревянные щеки рукоятки, отвернув винт, соединяющий щеки, отверткой ключа с левой стороны рукоятки остова пистолета. Пистолет разобран.

1. Поставить и закрепить винтом при помощи отвертки ключа деревянные щеки к рукоятке остова пистолета, предварительно густо смазав ружейным салом металлическую часть рукоятки для предохранения от появления ржавчины.

2. Вложить в гнезда с внутренней стороны остова пистолета защелку крышки магазинной коробки, спусковой крючок и закрепить их спусковой пружиной, вдвинув ее в специальные пазы во внутренней части остова пистолета.

Примечание . Эту работу следует производить в мастерской в том случае, если спусковой крючок, защелка крышки магазинной коробки и спусковая пружина отделились от остова пистолета.

Сборка замка

3. Вложить в остов замка курок и закрепить его осью курка с V-образной пружиной. Взять остов замка в левую руку, вложить курок в заднее поперечное окно остова замка и закрепить его осью с V-образной пружиной, вставив ее с правой стороны остова замка (рис. 30).

4. Соединить возвратно-боевую пружину с передним и задним стержнями и вложить ее в продольное окно с передней части остова пистолета таким образом, чтобы движок переднего стержня был направлен вниз (рис. 29).

5. Вложить лодыжку в остов замка. Вставить ключ выступом фигурного изгиба в вырез, имеющийся сзади переднего верхнего выступа остова замка, таким образом, чтобы другой выступ ключа уперся своей закругленной частью в полукруглый вырез, имеющийся на передней части переднего стержня возвратно-боевой пружины, и, уперев замок курком в стол, нажать рукой на стержень ключа вверх до отказа. Ключ своим закругленным выступом утопит передний стержень возвратно-боевой пружины, в этот момент вложить лодыжку носиком вниз и несколько вперед (по отношению к остову замка) таким образом, чтобы плечики лодыжки вошли в вырез остова замка. Снять ключ (рис. 31).

6. Вставить предохранитель в остов замка. Взяв замок в левую руку, вставить предохранитель (в поднятом положении), поместив выступ в средней части последнего в соответствующее гнездо с левой задней части остова замка, и, отведя курок большим пальцем левой руки несколько назад, нажать указательным пальцем правой руки на среднюю часть предохранителя и опустить последний в нижнее положение (рис. 27).
