М. Алексеев - Автоматический пистолет Маузер образца 1908 года калибр 7,68 и 9 мм

В связи с введением на вооружение пистолетов "ТТ" отечественного производства патроны Маузера калибра 7,63 мм изготовляются нашими заводами в достаточном количестве.

Патроны Маузера калибра 9 мм одинаковы с патронами пистолета Парабеллум того же калибра.

Патроны же к пистолету Браунинг калибра 9 мм к Маузеру того же калибра не годятся, так как гильза пистолета Браунинга 9 мм несколько короче гильзы Маузера.

Кроме вышеуказанных патронов, в Германии изготовляются патроны Маузера с пулей, имеющей срезанную оболочку в передней части; такая пуля при попадании в какой-либо предмет сильно деформирует свою переднюю (свинцовую) часть, благодаря чему ранение такой пулей имеет весьма тяжелые последствия.

1. Начальная скорость пули пистолета калибра 7,63 мм — 425 м/сек .

2. Дульная энергия пули пистолета калибра 7,63 мм — 44,88 кг/м .

3. Начальная скорость пули пистолета калибра 9 мм — 340 м/сек .

4. Дульная энергия пули пистолета калибра 9 мм — 47,2 кг/м .

5. Пробивное действие пули пистолета Маузер калибра 7,63 мм .

Рис. 4.

Дистанция 25 м 100 % пуль пробивает 6" сосновых досок

Дистанция 25 м 50 % пуль пробивает 8" сосновых досок

Дистанция 50 м 100 % пуль пробивает 6" сосновых досок

Дистанция 50 м 50 % пуль пробивает 8" сосновых досок

Дистанция 100 м 100 % пуль пробивает 6" сосновых досок

Дистанция 100 м 50 % пуль пробивает 7" сосновых досок

6. Пробивное действие пули пистолета Маузер калибра 9 мм

Дистанция 25 м 100 % пуль пробивает 6" сосновых досок

Дистанция 25 м 50 % пуль пробивает 7" сосновых досок

Дистанция 50 м 100 % пуль пробивает 6" сосновых досок

Дистанция 50 м 50 % пуль пробивает 7" сосновых досок

Дистанция 100 м 100 % пуль пробивает 5" сосновых досок

Дистанция 100 м 50 % пуль пробивает 6" сосновых досок

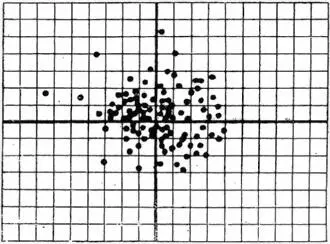

7. Кучность боя для лучшего стрелка на 100 метров с руки без упора по щиту размером 95 см × 70 см 100 пулями из пистолета калибра 7,63 мм (германские данные). Каждый квадрат равняется 5 см . Получившийся после стрельбы эллинг рассеивания равнялся по высоте 53 см и по ширине 42 см .

8. Кучность боя пистолета Маузер калибра 9 мм (русские данные "НИОП") из 10 пуль:

на 25 м средний стрелок с руки по мишени радиусом — 50 см

на 25 м средний стрелок с руки радиус рассеивания — 4,5 см

на 25 м лучший стрелок с руки радиус рассеивания — 2,1 см

на 50 м средний стрелок с руки по мишени радиусом — 50 см

на 50 м средний стрелок с руки радиус рассеивания — 9,5 см

на 50 м лучший стрелок с руки радиус рассеивания — 7 см

на 100 м средний стрелок с руки по мишени радиусом — 50 см

на 100 м средний стрелок с руки радиус рассеивания — 15,1 см

на 100 м лучший стрелок с руки радиус рассеивания — 12,5 см

Примечание . Данные о пробивном действии пуль и о рассеивании пистолета калибра 9 мм взяты из НИОП ГАУ. Данные о рассеивании пистолета калибра 7,63 мм взяты из германских источников.

Для заряжания пистолета нужно, взяв его в правую руку, левой рукой взять за насеченную заднюю часть затвора и быстро оттянуть затвор назад до отказа.

Рис. 5.

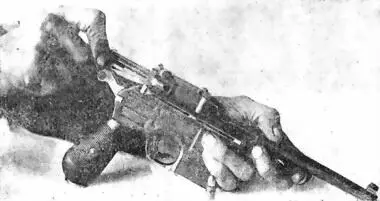

При оттягивании затвора назад последний 3 мм будет двигаться вместе со ствольной коробкой и стволом, затем затвор расцепится со стволом, ствол со ствольной коробкой остановятся, а затвор уже один пойдет дальше назад (рис. 5).

Затвор вперед не пойдет (также и ствол со ствольной коробкой), так как подаватель в магазине поднимется и затвор упрется в выступ подавателя.

При отводе затвора назад последний (своим нижним выступом) отведет курок в заднее положение и поставит его на боевой взвод.

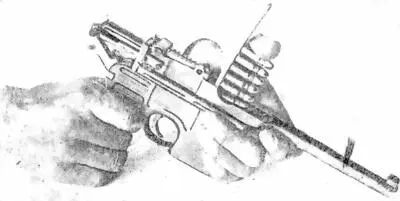

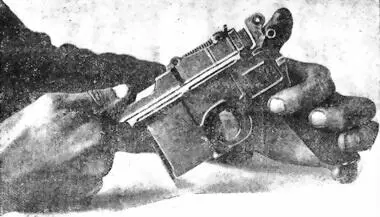

Вставить в вертикальные пазы ствольной коробки сверху пластинчатую обойму, наполненную патронами (рис. 6), и нажимом большого пальца левой руки утопить патроны в магазинную коробку до отказа (рис. 7).

При утапливании патронов в магазинную коробку подаватель уйдет вниз, и затвор в заднем положении будет удерживаться обоймой. Патроны поместятся в магазине в шахматном порядке, причем верхний (очередной) патрон будет удерживаться в ствольной коробке, упираясь одной стороной в нижележащий патрон, а другой в специальный выступ в поперечном окне ствольной коробки (выступов два; они расположены с внутренней стороны поперечного окна ствольной коробки).

Рис. 6.

Вынуть левой рукой пустую обойму из ствольной коробки. Затвор, более ничем не удерживаемый, под давлением возвратной пружины затвора пойдет вперед и своей передней частью пошлет очередной патрон в канал ствола.

Рис. 7.

Когда затвор дойдет до своего крайнего переднего положения по отношению к ствольной коробке, составляющей одно целое со стволом, то ствол со ствольной коробкой и затвором продвинутся на 3 мм вперед по отношению к остову пистолета и затвор будет заперт. 9 патронов будут находиться в магазине, а 10-й в канале ствола. Курок останется в заднем положении и будет находиться на боевом взводе. Пистолет готов к стрельбе.

Если стрелять немедленно нет надобности, то нужно поставить курок на предохранитель, для чего поднять последний вверх или, взяв двумя пальцами левой руки за насеченную углубленную поверхность головки курка и нажав указательным пальцем правой руки на спусковой крючок, плавно спустить курок в переднее положение и поставить на предохранитель, подняв его вверх (рис. 8).

Рис. 8.

В таком положении пистолет (с поднятым предохранителем при спущенном курке) абсолютно безопасен даже при ударах курком при падении пистолета, так как курок совершенно не касается ударника и отходит несколько назад (между курком и задней частью ударника будет затвор).

В таком положении всегда следует хранить заряженный пистолет.

Можно поместить в магазин и все 10 патронов, для чего следует, придерживая левой рукой затвор, вынуть обойму и, утопив верхний патрон, плавно дослать затвор в переднее положение.
