М. Алексеев - Автоматический пистолет Маузер образца 1908 года калибр 7,68 и 9 мм

Войсковая разборка пистолета применяется двоякая: неполная, когда необходимо лишь вычистить и смазать пистолет после стрельбы или запыления, и полная, когда пистолет особо сильно загрязнился, попал под дождь или заржавели его детали и если требуется заменить или исправить какую-либо внутреннюю деталь.

На первый раз разборка и сборка пистолета кажутся чрезвычайно трудными, но, как показывает опыт, достаточно сделать их несколько раз, чтобы окончательно усвоить.

Пистолет Маузера отличается точностью изготовления деталей, хорошим качеством материала, из которого изготовляется пистолет (сталь сильно противодействует появлению ржавчины), и почти полным отсутствием винтов (имеется один винт, крепящий деревянные щеки к рукоятке остова пистолета).

При разборке необходимо все части пистолета располагать на столе в соответствующем порядке, что облегчает сборку пистолета.

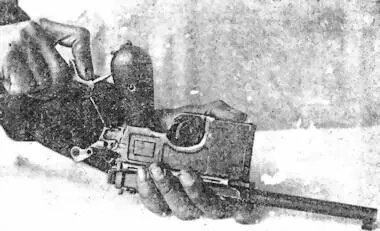

1. Отделить подающий механизм, для чего, повернув пистолет рукояткой кверху и охватив пистолет пальцами левой руки снизу, большим пальцем левой руки придерживать крышку магазинной коробки. Взять ключ в правую руку и головкой стержня ключа утопить до отказа вниз защелку крышки магазинной коробки, одновременно давлением большого пальца левой руки сдвинуть крышку магазинной коробки вперед (по направлению ствола) таким образом, чтобы передний выступ крышки (находящийся с нижней стороны крышки) магазинной коробки вышел из выреза передней стенки магазинной коробки (рис. 14).

Рис. 14.

Отложив ключ в сторону, плавно отпустить крышку магазинной коробки кверху (крышку нужно держать крепко, так как на нее давит пружина) и отделить крышку магазинной коробки вместе с пружиной и подавателем от пистолета (рис. 10).

Примечание . Отделять пружину от крышки магазинной коробки и подавателя не составляет затруднения, но без надобности не рекомендуется во избежание поломки пружины.

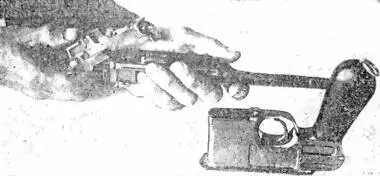

2. Отделить ствол со ствольной коробкой, затвором и замком от остова пистолета, для чего нужно поставить курок на боевой взвод, оттянув его за насеченную верхнюю часть назад до отказа; повернуть пистолет рукояткой вверх; нажать пальцем или головкой стержня ключа на замочную задержку вниз до отказа и сдвинуть остов пистолета вперед по направлению ствола (рис. 15). Отложить ключ в сторону и, продолжая движение остова пистолета вперед, отделить последний от ствольной коробки со стволом, замком и затвором (рис. 16).

Рис. 15.

Рис. 16.

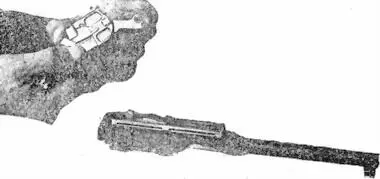

3. Отделить замок от ствольной коробки со стволом, охватив левой рукой ствольную коробку со стволом, правой рукой взять замок (около курка) и, подняв его переднюю часть, отделить от затворной задержки (рис. 17).

Рис. 17.

4. Спустить курок в замке, для чего, взяв замок в правую руку, прижать большим пальцем место соединения спускового рычага со спусковой тягой, а левой рукой, придерживая указательным пальцем курок за насеченную верхнюю часть, большим пальцем нажать на спусковую тягу вниз и плавно спустить курок (рис. 18).

Рис. 18.

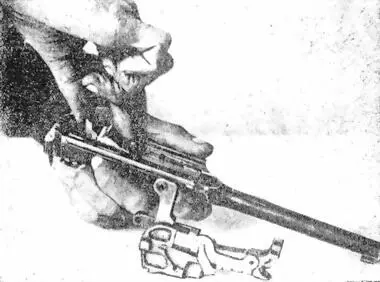

5. Отделить затворную задержку, подняв ее заднюю часть вверх (рис. 19).

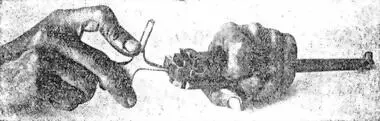

6. Отделить ударник с возвратной пружиной ударника, взять ствольную коробку со стволом в левую руку, взять ключ правой рукой и вставить имеющуюся на нем отвертку в прорезь задней головки ударника, утопить ударник отверткой до отказа и, повернув отвертку на 90° вправо, вынуть ударник с надетой на бойке ударника возвратной пружиной, потянув (рис. 20) его за заднюю головку назад из затвора.

Рис. 19.

Рис. 20.

Примечание . Возвратную пружину, одетую на бойке ударника, снимать без надобности не следует; если же есть необходимость снять, то нужно с некоторым усилием (без применения инструмента) руками отвернуть пружину, которая своим концом входит в винтовую нарезку на ударнике.

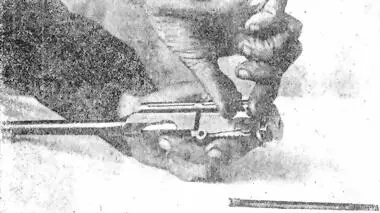

7. Отделить муфту, для чего, взяв ствольную коробку со стволом в левую руку, двумя пальцами правой руки взять муфту за насеченную с обеих сторон часть ее, выступающую из ствольной коробки, и сдвинуть муфту вперед (по направлению ствола), вынуть ее из ствольной коробки (рис. 21).

8. Отделить затвор от ствольной коробки, для чего, придерживая ствольную коробку со стволом левой рукой, взять затвор пальцами правой руки за насеченную заднюю часть и вынуть его, двигая назад из ствольной коробки (рис. 22).

Рис. 21.

Рис. 22.

Отделить от затвора выбрасыватель, если требуется, приподняв его переднюю часть отверткой ключа, чтобы полукруглые боковые выступы выбрасывателя вышли из паза затвора, и сдвинуть выбрасыватель вперед.

Примечание . Выбрасыватель рекомендуется отделять только при полной разборке, если на нем или в пазу затвора появилась ржавчина.

Рис. 23.

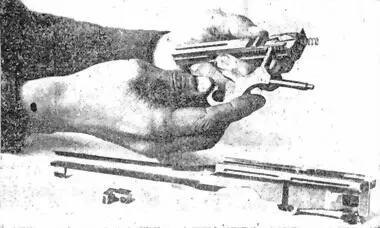

9. Вынуть из затвора возвратную пружину, для чего, взяв затвор в левую руку, в правую взять ключ, вставить его в поперечную прорезь затвора отверткой (между витками возвратной пружины) и, двигая ключ по направлению задней насеченной части затвора, вытолкнуть пружину из продольного окна затвора.

Отложив ключ в сторону, взять пружину за выступающую наружу часть и вынуть ее из затвора (рис. 23).

Неполная разборка пистолета окончена, далее пойдет полная разборка.

Полная разборка пистолета является продолжением неполной разборки. При полной разборке разбирают главным образом замок. Закончив неполную разборку, приступают, если требуется, к полной разборке пистолета, которую производят в нижеследующем порядке.
