М. Алексеев - Автоматический пистолет Маузер образца 1908 года калибр 7,68 и 9 мм

Рис. 31.

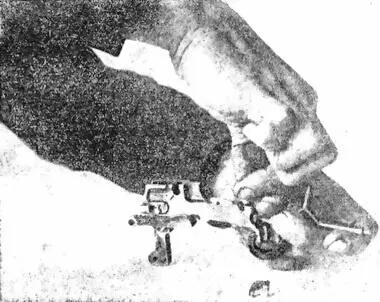

7. Соединить спусковой рычаг с остовом замка. Одеть спусковой рычаг отверстием на тип остова замка (с правой передней части остова) таким образом, чтобы задняя часть спускового рычага с шепталом была поднята вверх и вперед, опустить спусковой рычаг вниз, чтобы выступ в задней части рычага вошел в вертикальный паз на правой задней части остова замка (рис. 26).

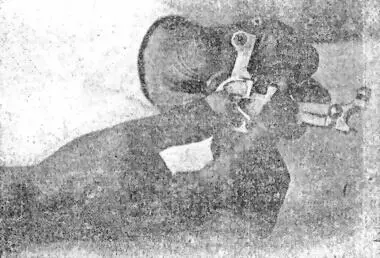

8. Вложить в замок спусковую тягу, соединив ее со спусковым рычагом. Взяв замок в левую руку, правой рукой взять спусковую тягу и вставить ее таким образом чтобы верхнее перо V-образной пружины зашло за задний выступ спусковой тяги, а головка тяги поместилась бы в полукруглом вырезе спускового рычага; при этом нужно несколько отводить тягу назад, чтобы и ее передний выступ при отпущенной тяге зашел в соответствующую выемку сзади средней части спускового рычага. При соединении тяги со спусковым рычагом нужно все время надавливать пальцем левой руки на спусковой рычаг, прижимая его к остову замка (рис. 32).

Рис. 32.

9. Вложить в замок замочную задержку. Поставить замок курком вниз, вставить замочную задержку в соответствующее гнездо, с левой нижней части остова замка, и опустить задержку вниз (рис. 24). Замок собран.

Далее разбирают пистолет в следующем порядке.

10. Вложить возвратную пружину в продольное окно затвора.

11. Вложить затвор в ствольную коробку (рис. 22). Если выбрасыватель отделялся от затвора, то вставить его (вдвинув), приподнимая его переднюю часть, в соответствующий паз затвора.

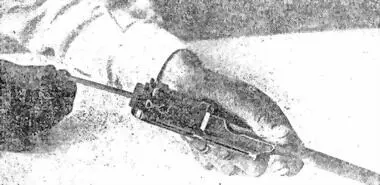

12. Вставить муфту в окно ствольной коробки. Взяв ствольную коробку со стволом в левую руку, вставить стержень ключа в продольное окно затвора с задней его части и утопить возвратную пружину. Вставить Муфту в несквозное окно в задней правой части ствольной коробки и, нажимая на головку муфты пальцем руки, вынуть ключ, утопив муфту до отказа (рис. 33).

13. Вставить ударник в затвор. Если с ударника при разборке отделилась возвратная пружина ударника, то, надев ее на боек, повернуть несколько раз, чтобы пружина вошла своим концом в винтовую нарезку ударника.

Рис. 33.

Рис. 34.

Вставить ударник в продольное окно затвора с задней стороны таким образом, чтобы квадратный боковой выступ на задней головке ударника вошел в соответствующий паз и прорезь в верху задней части затвора (рис. 34).

Вставить отвертку ключа в прорезь задней головки ударника и, утопив последний до отказа, повернуть ключ на 90° влево, чтобы прорезь была бы вертикальна по отношению к затвору (рис. 20).

14. Надеть затворную задержку на нижний выступ ствольной коробки. Взяв ствольную коробку со стволом в левую руку, нижним выступом вверх, правой рукой надеть переднюю часть затворной задержки на выемку с передней части выступа ствольной коробки и опустить заднюю часть затворной задержки, вниз (рис. 19).

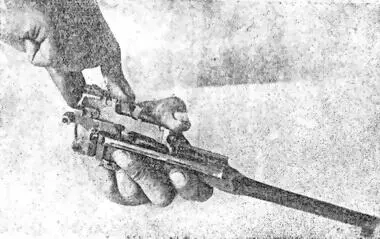

15. Соединить замок с затворной задержкой и ствольной коробкой. Взяв ствольную коробку в левую руку затворной задержкой вверх, поставить замок (со спущенным курком) таким образом, чтобы передний нижний выступ затворной задержки пришелся впереди носика лодыжки. Придерживая замок, следует нажать большим пальцем левой руки на переднюю часть замка, пока не получится щелчок, означающий, что носик лодыжки заскочил за передний нижний выступ затворной задержки, и (рис. 35) замок тогда плотно соединится со ствольной коробкой.

Рис. 35.

16. Соединить ствольную коробку со стволом и замком с остовом пистолета. Взяв в левую руку ствольную коробку замком вверх, надвинуть правой рукой остов пистолета со стороны ствола (рукояткой вперед и вверх) на ствольную коробку, чтобы ребра остова пистолета вошли в пазы ствольной коробки.

Во время движения остова пистолета по ствольной коробке необходимо принимать замок пальцами левой руки к ствольной коробке, наблюдая, чтобы спусковая тяга не вышла из выреза спускового рычага (рис. 16).

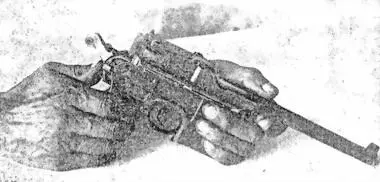

Остов пистолета не дойдет до конца остова замка, так как его не пустит замочная задержка, тогда, повернув пистолет рукояткой вниз, нужно поставить курок на боевой взвод, после этого остов пистолета продвинется до отказа назад и боковые выступы остова замка войдут в задние вырезы остова пистолета, а замочная задержка, заскочив своим выступом в гнездо остова пистолета, будет удерживать остов пистолета от движения вперед (рис. 36). Плавно спустить курок.

Рис. 36.

Примечание . Иногда курок не держится на боевом взводе благодаря тому, что при сборке замка верхнее перо (длинное) V-образной пружины не зашло за задний выступ спусковой тяги и последняя не прижимает спусковой рычаг к боевому взводу курка. Этот дефект сборки легко исправить, руководствуясь п. 8 отдела "Д" "Сборка пистолета после полной разборки".

17. Вложить подающий механизм в магазинную коробку пистолета, закрепив крышку магазинной коробки.

Взяв пистолет в левую руку рукояткой вверх, вложить подающий механизм таким образом, чтобы задний выступ подавателя (удерживающий затвор в заднем положении) вошел в вертикальный паз магазинной коробки, и, утопив подающий механизм в магазинную коробку, вставить передний выступ на крышке магазинной коробки в специальный паз на остове пистолета (в передней стенке магазинной коробки), одновременно поместив защелку крышки магазинной коробки в отверстие крышки (рис. 10).

Примечание . Если пружина отделилась от подавателя и крышки магазинной коробки, то, прежде чем вкладывать подающий механизм в магазинную коробку, нужно собрать его, вдвинув концы пружины в пазы подавателя и крышки магазинной коробки.

Пистолет собран.

1. Ствол и ствольная коробка (I) изготовлены из одного целого куска стали.

Ствол несколько конической формы, длиной 140 мм (образца 1902 г., длина ствола 100 мм ), имеет канал с 4 и 6 нарезами, вьющимися слева вверх направо и делающими полоборота, которые придают пуле вращательное движение при полете.
