НКО СССР - Инструкция по применению вибрационного замыкателя ВЗ-1

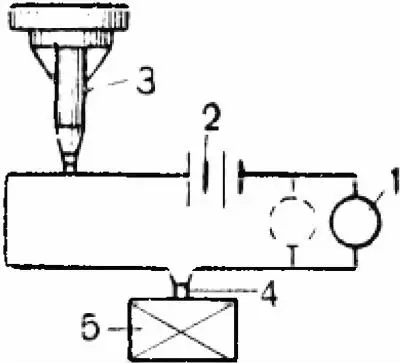

Рис. 6.Схема установки вибрационного замыкателя ВЗ-1 с электрохимическим взрывателем ЭХВ или часовым замыкателем:

1 — замыкатель ВЗ-1; 2 — батарея; 3 — электрохимический взрыватель ЭХВ; 4 — электродетонатор; 5 — заряд ВВ

17. В отдельных случаях, когда возникает сомнение в надежности одной батареи, работающей сначала на электрохимический предохранитель (замыкатель), а затем на электродетонатор, можно ставить две батареи, по две батарейки КБС в каждой (рис. 7), при этом направление полюсов батареи, работающей на электродетонатор, безразлично. В наиболее важных и ответственных случаях можно ставить параллельно два вибрационных замыкателя ВЗ-1, как указано пунктиром на рис. 6 и 7.

18. На все установленные противотранспортные мины составляются кроки и отчетные карточки, в которых указываются точное место и время установки мин, типы замыкателей и предохранителей, дата их изготовления и на какой срок они установлены.

В отчетной карточке приводится электрическая схема всей минной установки.

19. Разминирование дорог, при наличии в минах вибрационных замыкателей ВЗ-1 и электрохимических предохранителей, замыкателей и взрывателей, можно производить в следующих случаях:

— когда вибрационный замыкатель ВЗ-1 находится на безопасном расстоянии от заряда;

— когда истекло не более 50 %, времени от срока действия данного замедлителя (при применении электрохимического предохранителя ЭХП разминирование по этому пункту воспрещается).

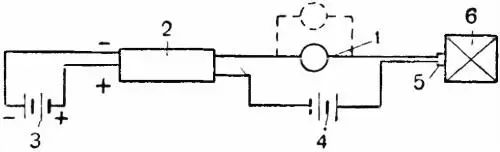

Рис. 7.Схема установки вибрационного замыкателя ВЗ-1 с двумя батареями:

1 — замыкатель ВЗ-1; 2 — электрохимические замедлитель; 3 — батарея заместителя; 4 — батарея электродетонатора; 5 — электродетонатор; 6 — заряд ВВ

В обоих случаях нужно осторожно перерезать проводники вблизи батареи или около вибрационного замыкателя, извлечь из заряда электродетонатор и удалить заряд и прочие элементы мины.

Во всех остальных случаях разминирование не разрешается.

УХОД И ХРАНЕНИЕ

20. Вибрационный замыкатель ВЗ-1 следует оберегать от ударов и падения на твердые предметы, а проводники — от порывов и повреждения изоляции.

21. При перевозке замыкатели укладываются в ящики отдельно от каких бы то ни было других предметов. Обычная тряска при перевозке на повозках и автомашинах заметного влияния на замыкатели не оказывает.

22. Хранить замыкатели надлежит в сухом месте, оберегая их как от влаги, так и прямого действия солнечных лучей и высокой температуры.
