Руководство по 40-мм подствольному гранатомету ГП-25

— проверить работу частей и механизмов гранатомета;

— проверить прицел.

64. Осмотр гранатомета в собранном виде производить в следующем порядке:

— извлечь из сумки для гранатомета ствол с кронштейном, корпус ударно-спускового механизма с казенником и затыльник с ремнем, осмотреть и убедиться в их исправности;

— проверить, нет ли на наружных поверхностях частей гранатомета ржавчины, грязи, вмятин, царапин, забоин и других повреждений, которые могут вызвать нарушение нормальной работы механизмов (не допускаются на деталях гранатомета трещины, видимые невооруженным глазом);

— соединить ствол с казенником и корпусом ударно-спускового механизма и проверить надежность их соединения;

— проверить исправность сумок для переноски гранатомета и боекомплекта.

65. Проверку работы частей и механизмов гранатомета производить в следующем порядке:

— присоединить гранатомет к автомату и проверить надежность его крепления продольным покачиванием гранатомета относительно автомата (рис. 26);

— вставить учебный выстрел в ствол гранатомета и проверить, нажимая на экстрактор, надежность фиксации выстрела в стволе, произвести эту операцию несколько раз;

— поставить переводчик в положение ОГ;

— несколько раз нажать на спуск до отказа; при этом курок должен энергично ударять по казеннику, о чем свидетельствует характерный щелчок;

— поставить поочередно переводчик в положения ОГ и ПР и убедиться, что он надежно фиксируется в этих положениях;

— извлечь учебный выстрел из ствола (рис. 39 и 40);

— снять гранатомет с автомата, поставить переводчик в положение ОГ и нажать на спуск; при этом курок не должен взводиться (курок блокирован);

— проверить состояние затыльника и надежность его фиксации при установке на приклад автомата.

66. Проверку прицела производить в следующем порядке:

— осмотреть прицел (мушка и целик не должны иметь вмятин, погнутостей и заусенцев);

— поставить поочередно прицел в положения, соответствующие различным дальностям стрельбы, предварительно нажав на стопор прицела до упора;

— проверить функционирование отвеса (он должен свободно поворачиваться на оси прицела); в случае заедания отвеса повернуть его несколько раз в крайнее положение вручную;

— поставить целик поочередно в походное и боевое положения, убедиться в четкой и надежной фиксации его в этих положениях.

67. Гранатомет, находящийся в подразделении, должен быть всегда приведен к нормальному бою. Проверка боя гранатомета производится:

— при поступлении его в подразделение;

— после ремонта, замены частей, которые могли бы изменить бой;

— при обнаружении во время стрельбы значительных отклонений гранат;

— при закреплении за другим автоматом.

68. Проверка боя гранатомета и приведение его к нормальному бою производится под руководством командира роты (взвода) на стрельбище в безветренную погоду или на защищенном от ветра участке стрельбища при нормальном освещении. Прямые начальники (до командира части включительно) обязаны следить за точным соблюдением правил проверки боя и приведения к нормальному бою гранатометов.

69. Стрельба при проверке боя гранатометов и приведении их к нормальному бою производится лучшими автоматчиками, назначенными командиром подразделения.

При проверке боя должны присутствовать автоматчики, за которыми закреплены гранатометы, их командиры отделений и мастер по ремонту оружия с необходимым инструментом.

Проверку боя гранатомета и приведение его к нормальному бою производить с тем автоматом, за которым закреплен гранатомет.

70. Проверка боя гранатомета и приведение его к нормальному бою производятся стрельбой выстрелами ВОГ-25 с инертной гранатой. Выстрелы должны быть одной партии.

Положение для стрельбы — лежа с упора.

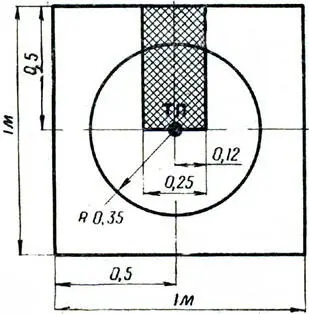

Стрельбу вести группой в четыре выстрела по проверочной мишени (рис. 28), наклеенной на фанерный щит, установленный на расстоянии 100 м от дульного среза гранатомета. Прицел установить в положение 1.

71. Для проверки боя стреляющий производит четыре выстрела, тщательно и однообразно прицеливаясь в середину нижнего основания черного прямоугольника проверочной мишени. Подводит верхний срез мушки под нижний край прямоугольника так, чтобы боковые стороны прямоугольника были продолжением боковых сторон мушки.

Рис. 28.Проверочная мишень

По окончании стрельбы командир, руководящий проверкой боя, осматривает мишень и по расположению пробоин определяет положение средней точки попадания. Солдатам и сержантам, производящим стрельбу, осматривать мишени не разрешается.

При нормальном бое средняя точка попадания (СТП) должна находиться в пределах контрольного круга радиусом 35 см с центром в точке прицеливания (ТП).

72. Если СТП вышла за пределы контрольного круга, то в зависимости от полученного отклонения СТП от точки прицеливания (ТП) производится соответствующее изменение положения мушки и целика: если СТП ниже ТП, мушку нужно ввинтить, если выше — вывинтить; если СТП окажется левее ТП, целик нужно сместить вправо, если правее — влево, т. е. в сторону, противоположную отклонению СТП.

При ввинчивании (вывинчивании) мушки на один оборот СТП при стрельбе на 100 м смещается на 0,75 м вверх (при ввинчивании) или вниз (при вывинчивании).

При повороте винта целика на один оборот (четыре щелчка), что соответствует смещению целика на одно деление, при стрельбе на 100 м СТП смещается на 1 м вправо, если винт вращать по ходу часовой стрелки (при смещении целика вправо), или влево, если винт вращать против хода часовой стрелки (при смещении целика влево).

Правильность перемещения мушки и целика проверяется повторной стрельбой.

После получения удовлетворительного результата прежняя риска на корпусе прицела забивается, а вместо нее набивается новая риска против центральной риски на целике.

73. Стрельба из подствольного гранатомета ведется, как правило, с чередованием со стрельбой из автомата, поэтому автоматчик, вооруженный автоматом с подствольным гранатометом, всегда должен быть готов к ведению огня как из гранатомета, так и из автомата.

Стрельба из гранатомета ведется прямой наводкой (настильной и навесной траекториями) и полупрямой наводкой (навесной траекторией). При прямой наводке прицеливание осуществляется непосредственно по цели или по точке в районе цели, при стрельбе полупрямой наводкой наведение гранатомета в цель по направлению производится по цели, а требуемый угол возвышения стволу гранатомета придается по отвесу.
