1б). При этом достигаются две цели: повышается эффективность системы автономного отопления и улучшается дизайнерское оформление интерьера помещения. Размещение таких конвекторов в детских комнатах создает комфортные условия для маленьких детей. Биметаллические радиаторы представляют собой алюминиевый радиатор с нержавеющими трубками внутри. Такая система не зависит от кислотности подаваемой в трубы горячей воды, в отличие от чисто алюминиевого радиатора. Алюминиевые, биметаллические и стальные нержавеющие радиаторы не нуждаются в покраске, в этом их преимущество перед чугунными. Качественные радиаторы должны проходить сертификацию и иметь сертификат. В противном случае они могут иметь такие скрытые дефекты, как неоднородность литья.

Чугунная батарея (или радиатор) состоит из 7 или 8 секций, полых внутри (рис. 3), собранных вместе в герметичном исполнении. В заводских условиях на герметичность испытывают все радиаторы и конвекторы, подавая от малогабаритного компрессора максимальное давление в 1,2–1,5 МПа. В левой части батареи (радиатора) вверху и внизу устанавливают фланцы – заглушки, в правой части фланцы имеют отверстия и резьбу. Отверстия служат для подвода трубы от стояка (подводящей горячую воду или пар) и вывода трубы от радиатора к стояку. Вместе с фланцем для обеспечения герметичности резьбового соединения применяются контргайки, при этом используются силиконовый герметик (уплотнительный) марки КЛТ-30, рассчитанный на температуры в пределах от -60 до +200 °C, а также льноволокно (в сочетании герметик + льноволокно).

Для уплотнения резьбового соединения часто применяются свинцовые белила или сурик, лента из фторопластового уплотнительного материала (ФУМ) вместо указанных выше материалов. При необходимости секции соединяют по 10–12 при помощи муфт с резьбой (это обычно делается при установке радиаторов в угловых помещениях дома или на цокольных этажах (в нижней части дома). Батареи (радиаторы) всех видов, а также конвекторы, змеевики, регистры крепятся к стенам при помощи кронштейнов (рис. 3, 3) или устанавливаются на пол с жесткой фиксацией.

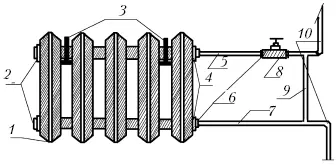

Рис. 3. Составные части чугунного радиатора (батареи) семисекционного МС-140-500: 1 – секция; 2 – заглушки левые (фланцы); 3 – кронштейны для крепления радиатора к стене; 4 – заглушки правые с отверстиями и резьбой для подсоединения сгона и трубы; 5 – сгон; 6 – контргайки уплотнительные; 7 – труба для вывода воды из радиатора; 8 – вентиль; 9 – фиксирующая труба; 10 – трубы стояка

Как поменять чугунную батарею (радиатор) в тех случаях, когда она не подлежит ремонту? Если имеется широкая трещина, то производят замену батареи на новую. Для этого выполняют демонтаж резьбового соединения: при помощи (рис. 4) рычажного трубного ключа «Бако» (они бывают разных размеров – 5 видов, рассчитаны на диаметры: 10–36 мм, 20–50 мм; 20–63 мм: 25–30 мм и 32-120 мм) отвинчивают контргайки, а потом фланцы. Если демонтаж при помощи рычажного ключа произвести невозможно, то применяют труборез ручной марки ТРС-50 для перерезания труб непосредственно перед контргайками. Этот труборез перерезает стальные трубы диаметром от 15 до 50 мм с толщиной стенки 2–3 мм, по конструкции он напоминает рычажный трубный ключ «Бако», только вместо губок имеет острые ножи, изготовленные из быстрорежущей инструментальной стали. Для резки стальных труб около контргайки чугунной батареи (радиатора) применяют также (чаще всего) ножовки по металлу – ручные со специальными ножовочными полотнами, имеющими крупные или редкие острые зубья. Полотна вставляют в ручную ножовку таким образом, чтобы острие зубьев было направлено на разрезаемый участок трубы.

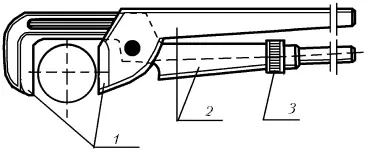

Рис. 4. Рычажный трубный ключ «Бако» для отвинчивания контргаек, фланцев, муфт соединительных: 1 – губки зажимные; 2 – ручки-рычаги; 3 – регулятор зажима губок

Применение трубореза или ножовки по металлу позволяет получить ровный срез трубы, что облегчает установку новой чугунной батареи (радиатора) или конвектора, регистра, алюминиевого, стального радиатора. Кроме трубореза и ножовки по металлу, для резки стальных труб нередко применяют электроотрезные ручные машины (конструктивно напоминающие электродрель), оснащенные специальными армированными кругами.

Системы отопления (радиаторы) в процессе длительной эксплуатации часто заполняются в нижней части (забиваются) ржавчиной. Для удаления ржавчины из таких батарей (радиаторов) их промывают водой, подаваемой под давлением. При этом производят их демонтаж при помощи рычажного трубного ключа «Бако» (эта операция описана в п. 2 данной главы). После демонтажа батарею (радиатор) переносят в ванную и помещают в ванну с водой, затем подключают в месте ввода горячей воды к малогабаритному компрессору или к ручному электронасосу.

Рис. 5. Механизмы, применяемые для промывания чугунных батарей (радиаторов) в домашних условиях: а) компрессор малогабаритный; б) электронасос ручной

Далее включают компрессор или электронасос, при этом вода, находящаяся в батарее, под давлением нагнетаемого воздуха или воды из другой емкости прогоняется (прокачивается) по секциям.

Промывание делают несколько раз до полного очищения чугунной батареи от ржавчины. Ввиду того что чугунные батареи имеют большой вес, промывание от ржавчины выполняют вдвоем, не допуская их падения и удара о плиточный пол в ванной, потому что могут образоваться трещины в чугунном корпусе батареи.

Вентили и прокладки применяются в системе автономного отопления жилых помещений, в том числе для регулирования подачи горячей воды или пара.

Для этого применяют вентили (рис. 6) различной конструкции, изготовляемые из ковкого или серого чугуна, латуни или нержавеющей стали.

Рис. 6. Вентили и прокладки различной конструкции: а) запорный муфтовый вентиль из ковкого чугуна с крышкой на резьбе; б) муфта соединительная с резьбой внутри; в) фланец металлический; г) открытая ГВО; д) закрытая ГВЗ

Вентили относятся к запорной арматуре и изготавливаются следующих видов:
