Также повышенным спросом у потребителей – застройщиков частных домов и коттеджей пользуются котлы отопительные, рассчитанные не только на отопление, но и на горячее водоснабжение (ГВС). А в тех случаях, когда в качестве теплоносителя используется незамерзающая жидкость – антифриз или тосол, дополнительно устанавливаются проточные малогабаритные навесные газовые или электрические водонагреватели для обеспечения горячей водой кухни, ванны, умывальников.

Самые распространенные в России водонагреватели емкостные газовые типа АГВ не только предназначены для водяного отопления частного дома, но и допускают отбор горячей воды для бытовых нужд. Такие котлы оснащаются устройствами автоматического регулирования соотношения топлива (газ или дизельное топливо) и температуры воды.

Установку, наладку и контроль за эксплуатацией водонагревателей АГВ производят специалисты газовой службы (или специализированной организации, имеющей лицензию – разрешение органов газового надзора). Эксплуатация водонагревателей производится потребителем – хозяином частного дома по инструкции.

К водонагревателю АГВ (или другого типа) подводятся:

1) вода холодная из системы автономного водоснабжения (под давлением до 0,5 МПа);

2) газ к газовой горелке, укомплектованной регулирующей аппаратурой. В водонагревателе АГВ (и других типов устанавливаются:

а) термометр с термопарой (терпопара является рабочей частью термометра – датчиком температуры воды, нагреваемой при горении газа);

б) манометр, показывающий рабочее давление горячей воды, подаваемой в систему отопления и горячего водоснабжения.

Импортные водонагреватели (также назваются «газовые колонки»), оснащены системой управления и самодиагностики.

Система самодиагностики монтируется при установке газовых водонагревателей (газовых колонок) в комплекте с системой управления и в случае неполадок дает сигнал на отключение подачи газа в горелку. При подключении сетевого газа также устанавливаются счетчики расхода газа и сигнализаторы загазованности или сигнализаторы утечки газа.

Установка котла или водонагревателя в системе автономного отопления зависит от объема обогреваемых помещений. Как правило, для обогрева небольших помещений частного дома применяются газовые емкостные водонагреватели типа АГВ (российского производства), а для обогрева больших помещений – газовые чугунные котлы мощностью 150 кВт типа «Гризли».

Газовые отопительные котлы чугунные обладают целым рядом преимуществ: они надежны в эксплуатации, не требовательны к качеству теплоносителя – воды, имеют большой срок службы.

Такие котлы также оснащаются газовыми горелками, укомплектованными регулирующей автоматикой, манометром и термометром. Кроме того, многие типы газовых котлов и водонагревателей (или газовых колонок) имеют специальное устройство – электророзжиг газа (или электроподжиг), что значительно облегчает пуск газовой горелки. Перед подачей холодной воды в отопительный котел или водонагреватель на трубопроводе обязательно устанавливают фильтр (рис. 44).

В этом фильтре на входе (слева) имеются нержавеющая фильтрующая сетка грубой очистки и магнитная сетка, улавливающая частицы окалины, в середине находится шунгитовый поглотитель примесей (кусочки минерала шунгита), далее вода проходит через нержавеющую или фильтрующую серебряную (или латунную) сетку тонкой очистки.

В автономной системе отопления устанавливают только сертифицированные отопительные котлы и водонагреватели любых типов, отвечающие российским или международным стандартам (ISO) с гарантийным сроком эксплуатации и сервисным обслуживанием в течение определенного срока. При этом электрические котлы и водонагреватели в частных домах (или коттеджах) устанавливаются с подсоединением к заземляющему контуру. Это делается в обязательном порядке с целью предупреждения поражения электрическим током при пользовании отопительными или водогрейными электроагрегатами.

При установке в системе автономного отопления отопительных электрокотлов марки ЭПЗ мощностью 25; 100; 250 или 400 кВт управление ими осуществляется от силовых электрошкафов, имеющих специальное автоматическое устройство защитного отключения в процессе эксплуатации (УЗО). Такими устройствами защиты от поражения током должны комплектоваться все без исключения электроустановки в системе отопления. Кроме того, питающие электрокотлы и водонагреватели, силовые электрокабели должны быть защищены от возможного повреждения металлорукавом или пластиковой трубой (или специальными кабель-каналами).

В последние годы вместо громоздких систем автономного отопления в частных домах (коттеджах) устраивают электрические теплые полы «Теплолюкс» производства России или Испании.

Система утилизации сточных воды и твердых бытовых отходов определяется и рассчитывается по составным частям на стадии проектирования частного дома (или коттеджа) индивидуальной застройки. Составные части системы утилизации сточных вод и твердых бытовых отходов включают в себя (рис. 48):

1) бассейны (емкости) – накопители для приема сточных вод (бытовых), образующихся при сливе:

а) из кухонных моек;

б) из раковин-умывальников;

в) из ванны или душевой кабины;

г) из бани или сауны с бассейном;

д) из туалета;

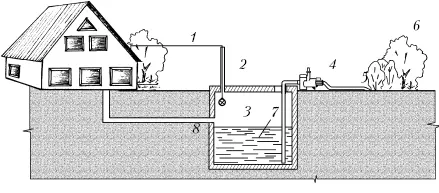

Рис. 48. Схема канализации, сбора сточных вод и утилизации на участке частного дома (коттеджа): 1 – электрокабель; 2 – вентиляционная труба; 3 – светильник с бактерицидной лампой; 4 – насос фекальный;5 – шланг; 6 – деревья; 7 – емкость накопительная для приема сточных вод; 8 – канализационная труба

2) емкости для сбора твердых бытовых отходов в виде специальных типовых контейнеров, вывозимых автомобилями мусоровозами (или из них выгружают мусор в спецмашины-мусоровозы с большими емкостями);

3) канализационные трубы, по которым осуществляется слив сточных бытовых вод;

4) бактерицидную лампу для обеззараживания сточных вод – устанавливается в верхней части накопительного бассейна-емкости (лампа включается периодически, по мере поступления сточных вод в емкость, обеззараживает испарения и устраняет гнилостный запах) (рис. 48).

Емкость для приема сточных вод (рис. 48) должна иметь покрытие сверху из бетонных пустотелых плит или из деревянного щита, сколоченного из досок хвойных пород дерева толщиной 40–50 мм.

В указанном покрытии делают 2 отверстия – в одно вставляют асбоцементную трубу диаметром 100–150 мм длиной 3 м, а второе служит для обеспечения откачки сточных вод при помощи гофрированного всасывающего шланга, который имеют ассенизационные машины.
