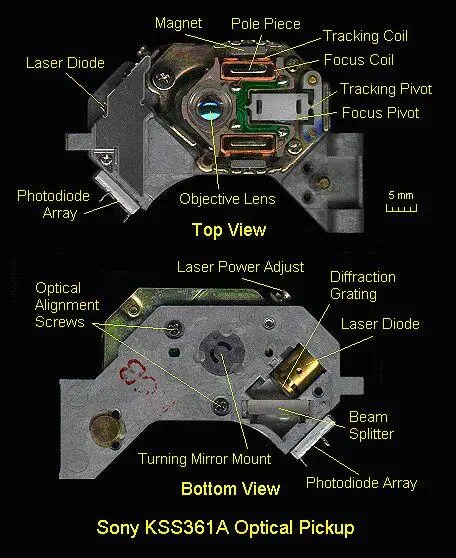

Рисунок 2. Лазерная головка в сборе.

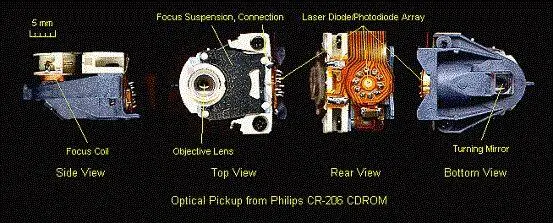

Рисунок 3. Разобранная головка.

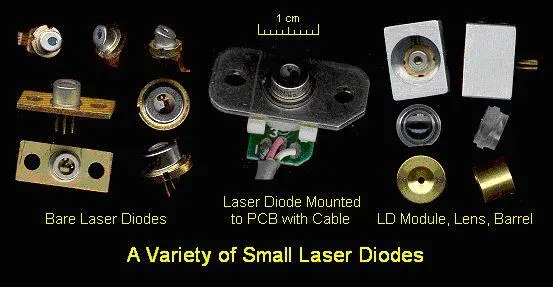

Рисунок 4. Различные модели излучателей.

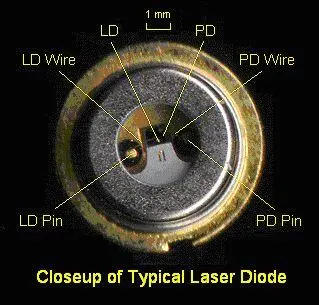

Рисунок 5. Лазерный излучатель крупным планом.

Чипсет

Чипсет — это сердце привода. Он не только обеспечивает обработку информации, но и управляет двигателями позиционирования/вращения, лазерной головкой и катушками фокусировки. Экономные производители интегрируют весь чипсет в одну-единственную микросхему, зачастую никак не заботясь о ее охлаждении. Как следствие — чипсет быстро выходит из строя, в прямом смысле слова прогорая насквозь, а привод полностью или частично отказывает в работе.

Поведение поломанного чипсета может быть самым разнообразным — от полного нежелания опознавать привод вообще до снижения скорости чтения. Минимально работоспособный чипсет опознает привод и при подаче питания перемещает оптическую головку к началу диска, после чего начинает подрыгивать фокусировочной линзой. Если же этого не происходит, чипсет негоден либо неисправны обслуживающие его электрические компоненты (но они выходят из строя достаточно редко).

Заменить сгоревший чипсет в домашних условиях нереально, т. к. во-первых, его негде приобрести, во-вторых, его цена сопоставима со стоимостью привода, и в-третьих, без спецоборудования эту ювелирную операцию способы выполнить только Левши и экстремалы.

А вот предотвратить выход чипсета из строя можно вполне. Приклейте к самой большой микросхеме привода хотя бы крошечный радиатор, воспользовавшись двухсторонним скотчем или специальным клеем. Скотч можно купить в магазине канцтоваров, а клей — на радиорынке (клей лучше, а скотч доступнее). Также оснастите привод вентилятором, закрепив его на задней стороне корпуса, предварительно просверлив там несколько отверстий. Ну, или хотя бы не размещайте привод над винчестером, т. к. винчестеры (особенно высокоскоростные) сильно греются и перегревают привод.

Кэш-память формально не входит в чипсет, но очень тесто с ним связна. Частенько она дает дуба и выходит из строя. Если дефект затрагивает одну или несколько ячеек, то на работе привода в подавляющем большинстве случаев это никак не отражается (у него ведь есть корректирующие коды), но при больших разрушениях (и уж тем более при полном отказе), привод либо вовсе перестает читать диски, либо читает их крайней медленно и с большим количеством ошибок. Поскольку в приводах используется та же самая память, что и в DIMM'ах, ее можно заменить (по крайней мере, теоретически, практически же все упирается в искусство качественной пайки).

Рисунок 6. Самая большая микросхема — чипсет, микросхема поменьше — память.

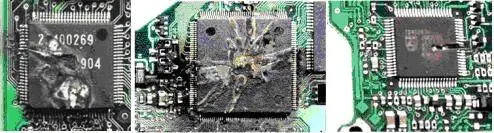

Рисунок 7. Так может выглядеть сгоревший чипсет.

Механические повреждения

CD/DVD приводы — отличные пылесборники, особенно если под ними установлен вентилятор, охлаждающий жесткие диски. Пыль проходит сквозь щели корпуса и оседает на подвижных механических частях, увеличивая их износ, плавно перетекающий в хроническое заклинивание. Привод либо вовсе отказывается закрывать лоток, либо после закрытия тут же выплевывает диск, либо не может провернуть диск (вращает диск со странным звуком). То же самое относится и к механизму позиционирования.

Разберите привод, удалите всю грязь, смажьте трущиеся элементы (только не так, чтобы аж с хвоста капало и помня о том, что пластмассовые шестеренки не требуют смазки), при необходимости отрегулируйте люфт так, чтобы все вращалось без усилий, но и не болталось. Убедитесь, что шестерни/червяки не имеют чрезмерной выработки, выкрошенных зубьев и в них ничего постороннего не попало (это в первую очередь относится к осколкам дисков, разорванных приводом, а также путающихся под ногами проводов).

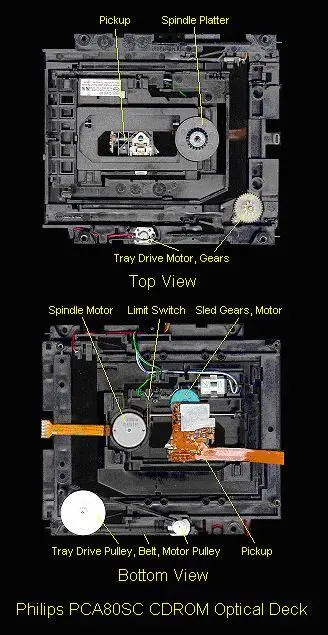

Рисунок 8. Механика привода в собранном виде. Эта пластмасса не прослужит долго и в любой момент может отказать, тогда поломанные детали придется либо вытачивать самостоятельно, либо вытаскивать из других приводов.

Рисунок 9. Скопление пыли на подвижных механических частях может приводить к заклиниванию.

Прочие отказы электроники

В первую очередь проверьте все механические контакты (разъемы, подстроечные резисторы, кнопки и переключатели, датчики закрытия лотка и т. д.), а также целостность подводящих проводников. При небрежном выдергивании питающего разъема (интерфейсного кабеля) тонкие дорожки могут и оборваться, причем этот обрыв зачастую не заметен ни глазу, ни омметру, но при больших частотах (нормальном рабочем состоянии привода) дает о себе знать.

Внимательно осмотрите все трущиеся кабели — нередко они протираются до дыр, вызывая либо короткое замыкание на корпус, либо обрыв проводника. Либо и то, и другое одновременно (особенно этим грешат Нью-Васюки, тьфу New-TEAC'и приводы, продающиеся под торговой маркой TEAC, но собранные третьесортными фирмами — в настоящее время TEAC ушла с рынка CD-приводов, продав свой лейбл noname-производителям).

Не забывайте и о предохранителях. При неправильном подключении привода или бросках напряжения они вполне могли перегореть, спасая привод от неминуемой гибели. Современный предохранитель — это такая маленькая хреновина, совсем непохожая на привычную нам стеклянную трубку с тонкой проволочной внутри и при беглом осмотре платы ее не так-то просто заметить. Кстати говоря, обычно предохранителей много больше одного, так что проверяйте все, что найдете.

Обращайте внимание и на состояние остальных элементов. Вспученный лак, следы гари, деформация или физически дефекты (типа сколов или разломов) достаточно красноречиво указывают на источник неисправности. К сожалению, подавляющее большинство отказов электроники обходятся без визуальных проявлений.
