Для проверки исправности двигателей подключите их к источнику 5 вольт (черный провод — это минус), естественно предварительно отсоединив их от привода. Поскольку двигатели, как правило, более или менее стандартны, найти им замену не составит труда. Ну, в общем, проверьте все, что можно проверить: не высохли/пробиты электролиты, не дали ли обрыва резисторы, целы ли диоды, стабилизаторы, ключевые транзисторы и все-все-все…

Мелкая логика из строя практически никогда не выходит, а вот у силовых элементов это в порядке вещей.

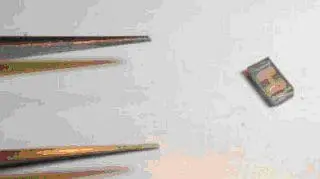

Рисунок 10. Внешний вид современного плавкого предохранителя.

Оптика

Если вы не злоупотребляете курением и не выдыхаете струю дыма прицельно в привод, чистить оптику не нужно. Один из моих приводов уже отработал 10 лет и ни разу не подвергался чистке.

Забудьте о чистящих наборах — ими легко изуродовать оптическую линзу (кстати говоря, обычно изготовляемую из органического стекла) без малейшей надежды на ее восстановление. Протирать оптические поверхности категорически не рекомендуется. Попытайтесь сдуть пылинки резиновой клизмой (поручики, ни слова об извращениях!), предварительно убедившись, что внутри ее нет талька, и ни в коем случае не делайте это ртом (капельки слюны убийственны для оптики). Если же смолистые вещества табачного дыма образовали характерную маслянистую пленку, не пытайтесь ее оттирать. Лучше нанесите на линзу каплю густого раствора хозяйственного мыла и, дав поработать химии минут пятнадцать-двадцать, удалите ее салфеткой, аккуратно поднеся ее к капле, но не касаясь поверхности линзы. Затем несколькими каплями дистиллированной воды промойте линзу от мыла.

Рисунок 11. Протирая линзу кисточкой, вы ей делаете только хуже…

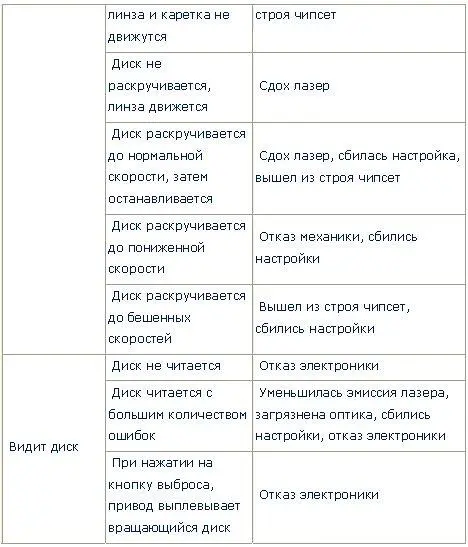

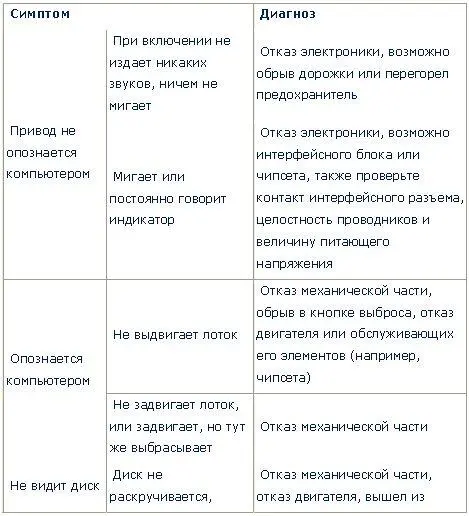

Сводная таблица основных симптомов

Заключение

С каждым днем приводы все дешевеют и дешевеют, обессмысливая свой ремонт. Между тем, их качество неуклонно падает. Кризис перепроизводства заставляет производителей экономить на всем, что только можно, и в первую очередь — на надежности и долговечности. Зачастую оказывается гораздо дешевле эпизодически ремонтировать старые добрые приводы, чем включаться в гонку за новые модели. Впрочем, политику апгрейда каждый волен выбирать самостоятельно…

Это небольшой рассказ с картинками о том, как можно оживить CD-DVD, и наверное Blu-Ray привод, не прибегая к дорогостоящей помощи специалистов. Есть несколько часто встречающихся причин, которые могут привести к полной или частичной неработоспособности привода. Устранение этих причин является не ремонтом, а скорее техническим обслуживанием CD-DVD-ROM-а и вполне может быть выполнено пользователем, имеющим некоторые навыки по работе с электронной техникой.

Наиболее частые причины вызывающие отказ привода.

1. Износ приводного ремня (пассика).

2. Увеличение трения в механизме загрузки.

3. Загрязнение линзы лазера.

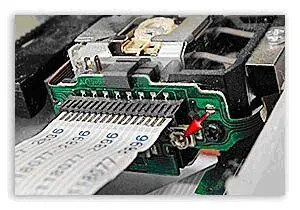

4. Снижение КПД лазера.

Для устранения любой из этих причин требуется частичная разборка привода. Конструкция приводов может различаться, поэтому сопроводительные картинки не стоит воспринимать абсолютно.

Инструменты и материалы.

Для профилактических работ нам понадобятся следующие инструменты, материалы и комплектующие.

1. Скрепка канцелярская.

2. Отвёртка крестообразная.

3. Кисть средних размеров.

4. Бязь (хлопчатобумажная ткань).

5. Смазка силиконовая СИ-130.

6. Пассик.

7. Чистящая салфетка.

8. Тонкая отвёртка.

9. Пинцет.

Начинаем. Отсоединяем кабели от привода и откручиваем крепёжные винты. Вынимаем привод из корпуса системного блока.

Разборка.

Разборка любого CD-DVD привода начинается с выдвижения лотка. Чтобы выдвинуть лоток, нужно сначала изготовить простое приспособление из канцелярской скрепки.

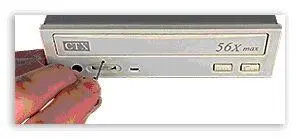

Осторожно, просунув конец канцелярской скрепки в технологическое отверстие на передней панели привода, нащупываем деталь механизма, которая отвечает за блокировку лотка. Деталь эта находится строго напротив отверстия. Нажимаем на неё и лоток слегка выдвигается. Теперь его можно вытянуть пальцами.

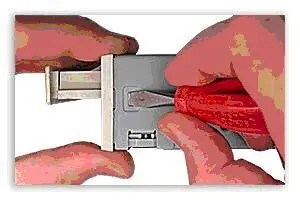

Отжимаем защёлки, крепящие лицевую панель привода. Сначала отжимаем одну из боковых защёлок.

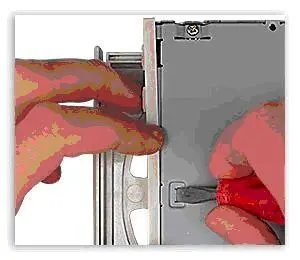

Затем, отжимаем защёлку, находящуюся в нижней части привода, и другую боковую защёлку.

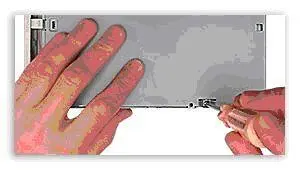

Выдвигаем переднюю панель, откручиваем четыре винта с крестообразными шляпками и снимем панели металлического кожуха.

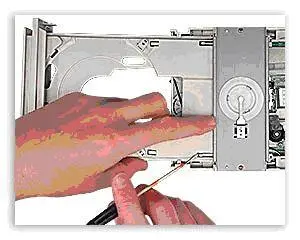

Отжимаем защёлки и отделяем лоток от основного механизма.

Тщательно очищаем механизм от пыли и грязи при помощи кисточки. Если старая смазка сильно загрязнена, то удаляем её при помощи бязи и наносим новую смазку.

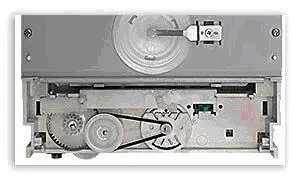

Заменяем изношенный пассик новым. После чего протираем пассик и внутренние поверхности шкивов чистящей салфеткой или бязью смоченной в спирте.

Протираем линзу лазера чистящей салфеткой. Пыль, осевшую на верхней поверхности линзы, можно не увидеть невооружённым глазом, но она там почти всегда присутствует.
