Подключается ИК-порт непосредственно к материнской плате, в большинстве случаев распиновка на плате соответствует схеме и описана в документации на плату, в случае не совпадения выводов их легко переставить. После установки необходимо включить в BIOS поддержку инфракрасного порта. ("Chipset Features Setup" — > "UART2 Use Infrared" — > "Enabled"). Если используется операционная система Windows 9X, то она сама установит необходимые для работы драйвера.

Вариант второй.

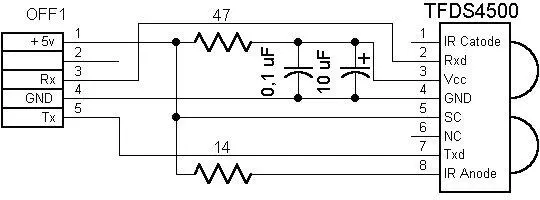

Схема проще не бывает (рис. 2): берем ИК-трансивер (приемопередатчик) и распаиваем его в соответствии с типовой схемой включения, приведенной в спецификации. Подобные микросхемы производят многие известные зарубежные компании. Для работы с телефоном подойдет любая, которую удастся купить. Вот список известных мне трансиверов: MAX 3120, HSDL 3600, TFDS6500E

Рис. 2. Схема.

Для размещения деталей используем кусочек стеклотекстолита. Импортный текстолит 1 мм. Детали паяем со стороны печати. Всю разводку прекрасно видно сквозь текстолит (рис. 3).

Рис. 3. Текстолитовая плата.

Рис. 4.— железный фиксатор из комплекта разъема для COM-порта.

Используем экранированный провод длиной около метра.

Плату помещаем в обрезанный корпус разъема для СОМ-порта.

Рис. 5.— разьем для motherboard, это фрагмент обычного IDE разъема.

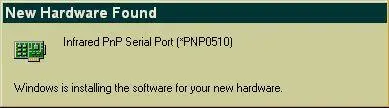

Подключение .Подключаем схему к материнской плате, предварительно включив в BIOS поддержку инфракрасного порта. (Chipset Features Setup->>UART2 Use Infrared — >> Enabled). Если все сделано правильно, то при загрузке Win9X сразу же найдет ИК-устройство и сама установит драйвера для него.

Win9X как правило ставят ИК-порт на СОМ4, что и следует указывать при настройке программ. WinME тоже ставит на СОМ4, но это не афиширует.

Думаю, что подобную конструкцию можно заставить работать на многих материнских платах, нужно только узнать распиновку разъема на плате. Сделать это можно с помощью бумажной инструкции на MB, либо посмотреть на сайте производителя.

Если все в порядке, то смело можно ставить любую из коммуникационных программ и наслаждаться неформальному общению со своим телефоном.

Для чего он нужен?

Идея спаять кабель для подключения телефона к компьютеру посетила меня только с третьим по счету мобильным аппаратом. То есть теоретически я бы мог «прикрутить» к РС еще свой первый S10 Active. Впрочем, лучше поздно, чем никогда…

После очередного апгрейда (в этот раз с С25 на S25) я узнал, что существует масса программного обеспечения, с помощью которого можно объединить возможности двух устройств — РС и мобильника. Конечно, большинство из них прекрасно работают и через ИК-порт, но ноутбука у меня нет, а "ИК- глаз" я к тому времени еще не сделал. Но больше всего в кабельном соединении меня привлекала возможность самостоятельно сменить прошивку в аппарате.

Безусловно, кабель можно было просто купить. Я не имею в виду оригинальный аксессуар от Сименс (за который просят ИМХО неадекватную сумму денег — порядка $100), а вполне доступный ($20) и работоспособный шнурок, изготовленный на Тайване. Но лично для меня (как для радиолюбителя в прошлом) это совсем неспортивно.

Поиски начал как обычно — в интернете. Нашел массу схем, причем практически все оказались разными! Какую из них них принять как правильную? Это предстояло решить самому. Про то, что пришлось переводить с немецкого языка, я вообще не говорю…

Теория

За основу я взял описание с немецкого сайта — там присутствовали хоть какие-то комментарии, в частности про применяемые микросхемы. Распечатав и другие варианты схем, найденные в internet, я приступил к выработке "золотой середины"

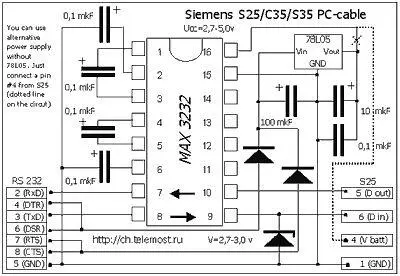

Вот что получилось в итоге. Попробую объяснить свои действия в целом и выбор компонентов в частности.

Основная деталь — микросхема (ИС) MAXIM 3232 (спецификация в PDF). Это часто применяемый преобразователь уровней сигналов ТТЛ-КМОП с диапазоном питающих напряжений 3…5,5В. Для S25 немцы предлагали использовать именно ее. В других описаниях встречаются схемы на МАХ 232, которая идентична 3232, но рассчитана на напряжение питания 5В. Соответственно и амплитуды сигналов будут 5В, что некорректно по отношению к S25, имеющему напряжение питания 3,6 В. Хотя в крайнем случае можно использовать и ее, но я не вижу в этом особого смысла…

Также во многих схемах сильно различаются номиналы конденсаторов типового включения ИС — от 0,1 до 10 мкф. Я так и не понял, чем это вызвано, ведь в фирменной спецификации четко обозначено — все емкости по 0,1 мкф. Могу только предположить, что возможно применение других номиналов, главное, чтобы они были одинаковы.

Еще один спорный момент: в половине найденных схем напряжение, подаваемое на ИС, понижалось за счет двух обычных диодов и одного диода Шотки, включенных в прямом направлении. Таким образом, если на входе стабилизатора 5В, то на ИС приходит 3В. Однако в реальных условиях (без использования внешнего источника питания) после стабилизатора редко бывает более 4В, в основном 3-4В. Так что отнимать здесь просто нечего:-)) Поэтому диоды я не ставил, а для защиты входа телефона повесил стабилитрон на 2,7 В на вывод № 6.

Питание преобразователя (схемы) реализовано от импульсов СОМ-порта, которые после диодов в прямом включении подаются на вход стабилизатора напряжения. Пятивольтовый стабилизатор можно взять любой; я же использовал КР1055ЕН**** — отечественный аналог 78L05 (спецификация) в очень удобном корпусе TO-92 (как транзистор КТ3102, 503 и тд). Потребляемый ИС ток составляет 9-10 мА, так что нет никакого смысла ставить «большой» КРЕН 5А (7805).
