2 — для вертикальной установки,

3 — годится для горизонтальной установки, но в большинстве случаев, радиатор перекроет рядом расположенный разъём PCI(E),

4 — лучше всего подходит для горизонтальной установки.

Наиболее подходящая видеокарта с пассивной системой охлаждения для установки в вертикальный корпус под номером 4.

Вентиляторы (Fans).

Как выбрать вентиляторы?

Вентиляторы различаются по эффективности, уровню шума и подшипникам, которые в них используются.

Но, если за первые два показателя можно немного доплатить, то с подшипниками дело обстоит иначе.

Подшипники бывают двух типов — шарикоподшипники и подшипники скольжения.

Дело в том, что более дорогие — шарикоподшипники, но и они могут оказаться достаточно шумными через год — другой работы. Кроме того, у шарикоподшипников в процессе износа шум возрастает сильнее, чем у подшипников скольжения.

Подшипники скольжения же, при периодической смазке, могут прослужить долгие годы, причём, уровень их шума при этом не сильно изменится.

К счастью, покупка вентилятора на шарикоподшипниках нам не угрожает, так как они в бюджетных вентиляторах не используются, даже если продавец будет вам это клятвенно утверждать.

Также, вам могут предложить корпусные вентиляторы с так называемыми гидро-подшипниками. За это тоже не стоит переплачивать, так как это те же самые подшипники скольжения, во втулках которых имеются канавки улучшающие доступ масла к трущимся поверхностям. Только вот беда в том, что обычно, подшипники начинают изнашиваться не от того, что масло не доставлено в места трения, а из-за недостаточной точности изготовления подшипников, эксцентриситета ротора, из-за отсутствия (высыхания) смазки или изменения её свойств в процессе эксплуатации.

Ещё одним «улучшением», которое повышает цены вентилятора, является, так называемая, электромагнитная муфта. Считается, что эта толстая металлическая шайба, с помощью магнитного поля, удерживает вал и таким образом снижает износ подшипника. Всё бы ничего, да эта шайба значительно укорачивает длину подшипника, что не может ни сказаться на его ресурсе. И за это тоже не стоит переплачивать.

И последнее. Если пошевелить крыльчатку за края пальцами, то можно легко определить наличие люфта в подшипнике. Величина люфта обратно пропорциональна ресурсу подшипника.

Первичный выбор вентилятора можно сделать и по внешнему виду.

Более тихие вентиляторы, как правило, отличаются более аэродинамической формой лопастей крыльчатки и меньшим потребляемым током.

Для одинаковых моделей, потребляемый ток может служить косвенным показателем производительности и шума. Обычно потребляемый ток недорогих 80-ти миллиметровых малошумящих вентиляторов лежит в пределах 0.1–0,15 Ампера, а 120-ти миллиметровых — 0,15 — 0,25 Ампера.

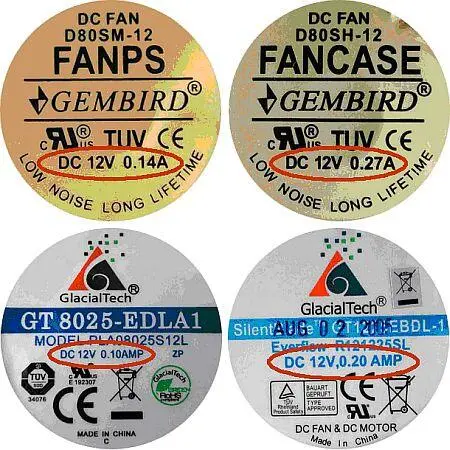

Вот несколько этикеток от бюджетных вентиляторов. Для всех вентиляторов напряжение питания равно 12 Вольтам, но потребляемый ток разный у разных моделей.

На следующей картинке два 80-ти миллиметровых вентилятора с разной конструкцией лопастей приобретённых по одинаковой цене. Справа более тихий, но менее производительный.

Покупаем вентилятор.

Корпусные вентиляторы могут розниться в цене от 2 до 10 долларов и выше, но и среди недорогих моделей можно выбрать не очень шумные экземпляры.

На всех вентиляторах указывается потребляемый ток. Для некоторых моделей приводятся данные об уровне шума.

Однако, в любом случае, лучше один раз услышать и почувствовать, чем много раз увидеть.

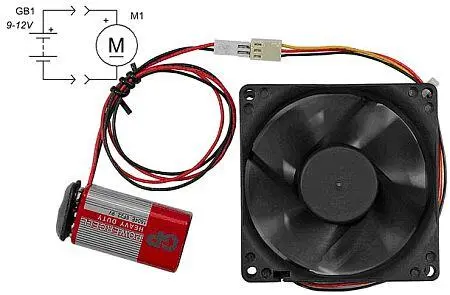

Для того чтобы оценить производительность, шум и вибрацию конкретного вентилятора достаточно взять с собой в магазин заранее собранную схему с разъёмом на конце. Сравнивая разные модели и даже экземпляры, можно выбрать достаточно тихие вентиляторы.

При испытаниях нужно держать вентилятор в руке, тогда можно будет оценить величину вибрации корпуса.

Схема подключения вентилятора.

Назначение контактов (распиновка) разъёмов разных вентиляторов. Начало нумерации отмечено единицей, как на разъёме вентилятора, так и рядом с разъёмом установленном на материнской плате.

Распиновка разъемов вентиляторов.

Двухпроводные:

1 — «-» питания

2 — «+» питания

Трёхпроводные:

1 — «-» питания

2 — «+» питания

3 — датчик оборотов

Четырёхпроводные:

1 — «-» питания

2 — «+» питания

3 — датчик оборотов

4 — управление числом оборотов

Если на материнской плате имеются четырёхконтактные разъёмы для подключения вентиляторов, то это значит, что материнская плата может изменять число оборотов пропеллеров, в зависимости от температуры. Обычно, для этого требуется установить соответствующую утилиту или включить нужную функцию в BIOS-е.

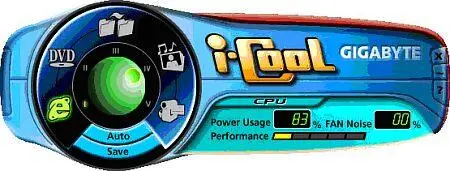

Интерфейс утилиты для управления частотой вращения лопастей.

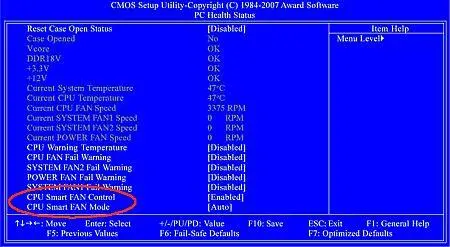

Настройка BIOS.

Изменение частоты вращения лопастей вентилятора.

Напряжение питания всех вентиляторов 12 Вольт. Самый простой способ снизить создаваемый вентиляторами шум — уменьшить частоту вращения пропеллеров. Для этого достаточно включить балластный резистор последовательно с вентилятором. Чтобы подобрать необходимое сопротивление и мощность резистора достаточно собрать следующую схему.

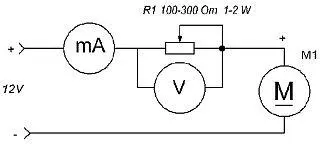

Схема подключения измерительных приборов.

Подобрав подходящую величину переменного резистора, можно рассчитать для него необходимую мощность.

Мощность резистора будет равна:

W=A*U

Где:

W — необходимая мощность резистора в Ваттах,

A — ток протекающий через резистор в Амперах,

U — напряжение на резисторе в Вольтах.

Хотя, можно поступить и проще. Просто измерить сопротивление переменного резистора R1 и заменить его постоянным такого же сопротивления.

Мощность постоянного резистора можно подобрать в соответствии с током указанным на этикетке вентилятора:
