Эта статья о том, как из самых дешёвых комплектующих собрать сравнительно тихий компьютер или утихомирить уже имеющийся.

Сразу нужно оговориться, что собрать тихий и одновременно очень производительный компьютер на базе бюджетного корпуса, скорее всего не получится. Да и нет особого смысла в экономии 100–120 долларов при общей стоимости системного блока — 1000–1500 долларов.

Предполагается, что требуется снизить шум системного блока, который потребляет 80-160 Ватт.

Далее речь пойдёт только о бюджетном корпусе, который вместе с блоком питания стоит 20–30 долларов. Есть много разновидностей этих корпусов, но с точки зрения охлаждения они отличаются только возможностью установки фронтального вентилятора.

Источники шума.

У настольного компьютера всего два постоянных источника шума, это вентиляторы и жёсткие диски (HDD). Резонатором этой акустической системы служит тонкостенный металлический корпус.

Самым простым способом снижения шума вентиляторов является снижение числа оборотов пропеллеров. Снижение же шума HDD потребует серьёзного изменения конструкции корпуса.

Корпус (Case).

Чтобы минимизировать шум вентиляторов, желательно продумать систему охлаждения до покупки корпуса, если конечно он ещё не куплен.

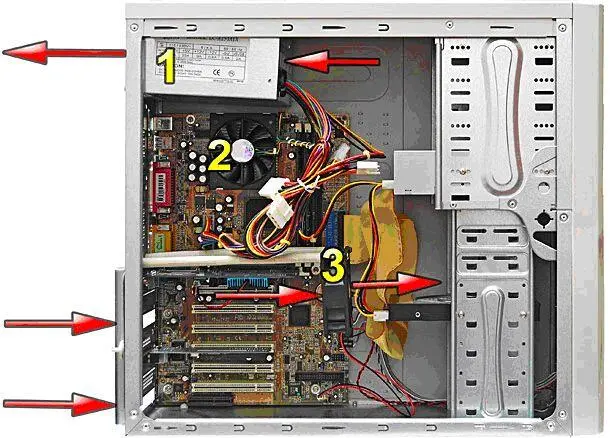

На фотографии стрелками показаны направления потоков воздуха, которые легко создать внутри корпусов системных блоков.

Потоки воздуха в системных блоках.

Корпус без фронтального вентилятора.

1 — вентилятор блока питания,

2 — вентилятор процессора,

3 — вентилятор HDD

Корпус с фронтальным вентилятором.

1 — вентилятор блока питания,

2 — вентилятор процессора,

3 — вентилятор видео карты,

4 — фронтальный вентилятор HDD.

Какой выбрать корпус для системного блока?

Лучше всего, если удастся подобрать корпус с возможностью установки фронтального вентилятора. Такой корпус позволяет легко снизить температуру HDD на 10–15 градусов без существенного повышения шума. При этом нужно иметь в виду, что снижение температуры HDD на 10 градусов примерно вдвое увеличивает его ресурс.

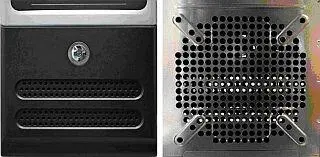

Место для крепления фронтального вентилятора.

Видеокарта (Video).

Как выбрать видео карту с учётом простоты охлаждения?

В качестве примера приведу варианты охлаждения недорогой видеокарты Radeon 2600Pro.

Большинство видеокарт выпускаются в нескольких вариантах, с активным и пассивным охлаждением. Видеокарты с пассивным охлаждением немного дороже, но зато не содержат высокооборотного малогабаритного вентилятора, который не только является источником шума, но и требует более частого обслуживания, чем вентиляторы бо’льшего размера.

Главное, при выборе видеокарты, обратить внимание на положение радиатора. Дело в том, что видео карты с пассивным охлаждением и соответственно установленные на них радиаторы бывают двух видов, одни предназначены для вертикальной установки, другие для горизонтальной.

На фотографиях одна и та же видеокарта с разными системами охлаждения.

1 — с активным охлаждением,
