Владимир Пилюгин - Пистолеты и револьверы. Выбор, конструкция, эксплуатация

Вот схематическое описание наиболее известных зарубежных модификаций ТТ:

• Тип-54 – китайская версия ТТ, отличается от оригинала более узкой рукояткой (видимо, под руку среднего китайца) и маркировкой на китайском. Остальные детали взаимозаменяемы.

• Тип-68 – данный пистолет выпускается в Северной Корее с конца 60-х годов XX века. Основное отличие – это меньшие размеры рукоятки, рассчитанные под руку среднестатистического корейца. Защелка магазина перенесена в нижнюю часть рукоятки.

• Тип-48 производился с пятидесятых годов в Венгрии. От оригинала отличается только венгерским гербом на рукоятке. Модификация этого пистолета под обозначением ТТ-58 производится по сей день.

• «Токагипт 58» (Tokagypt 58) – еще один венгерский вариант ТТ, производимый фирмой FEG (Будапешт). Имеет более современный дизайн и калибр 9х19 Para. Поставлялся на вооружение Египетской армии. На гражданском рынке этот пистолет продавался под обозначением FEG Firebird.

• М-57 – югославский вариант ТТ. Оснащен предохранителем, рукоятка удлинена, а магазин вмещает 9 патронов.

В общей сложности ТТ и его модификации состояли на вооружении 25 стран мира. В настоящее время в России предлагаются к продаже травматические пистолеты ТТ-Лидер, представляющие собой боевой пистолет, переделанный под стрельбу патронами калибра 10х32 ТТ с резиновой пулей. Производитель ЗАО «Байкал».

Пистолет ТТ представлял собой достаточно совершенное оружие, мощное и надежное, простое в обслуживании и ремонте. Его главными недостатками являлись пониженная безопасность в обращении из-за отсутствия полноценных предохранительных устройств, сравнительно невысокое останавливающее действие легкой 7,62 мм пули и не слишком удобная форма рукоятки. В 1938-39 годах проводились работы по принятию на вооружение РККА более современного пистолета, однако в связи с началом войны они не были завершены. В 1942 году был создан, но серийно не выпускался вариант ТТ с двухрядным магазином повышенной емкости.

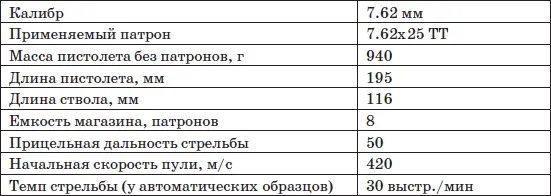

Основные тактико-технические характеристики:

Особенности кинематической схемы

Автоматика пистолета построена по известной схеме Браунинга: работа частей автоматики обеспечивается отдачей сцепленного с затвором ствола при коротком его ходе. Запирание осуществляется с помощью двух боевых упоров ствола, заходящих в соответствующие проточки на внутренней поверхности кожуха-затвора. Отпирание происходит при опускании ствола на подвижной серьге. Ударно-спусковой механизм – курковый, одинарного действия, выполнен в виде единого легкосъемного модуля (впервые в мире). Предохранительных устройств нет, для относительно безопасного ношения пистолета с патроном в патроннике имелся предохранительный полувзвод курка, однако при изношенных частях УСМ падение пистолета с курком на полувзводе могло привести к случайному выстрелу. Прицел открытый, нерегулируемый, пистолеты пристреливались на дальность 25 метров. Щечки рукоятки – пластиковые или деревянные, с крупным вертикальным рифлением. В нижней части рукоятки имеется антабка для пистолетного ремня. Питание патронами – из отъемных однорядных коробчатых магазинов емкостью 8 патронов. Защелка магазина – кнопочная, расположена в основании спусковой скобы слева.

Компоновка пистолета классическая для систем с полусвободным затвором и качающимся стволом: возвратная пружина расположена под стволом на направляющем стержне. По израсходовании всех патронов в магазине затвор останавливается в заднем положении. Ось затворной задержки одновременно является осью серьги; она зафиксирована в рамке пластинчатой разрезной пружиной – чекой на правой стороне рамки. Коробчатый магазин вмещает восемь патронов. Кнопка защелки магазина расположена в основании предохранительной скобы. Пистолет имеет постоянные прицельные приспособления, рассчитанные на дистанцию 50 метров.

Пистолет имеет оригинальный ударно-спусковой механизм. Его первая характерная черта, сразу бросающаяся в глаза, – расположение всех его элементов в одной общей колодке, что, безусловно, повышает его эксплуатационные свойства и облегчает уход за оружием. В колодке УСМ расположены: шептало со своей пружиной, курок, боевая пружина и разобщитель. Длинный выступ в передней части колодки является отражателем. Необычно расположение спиральной боевой пружины внутри курка. Подобное положение позволило избавиться от такой детали, как толкатель курка, и несколько уменьшить габариты и упростить форму рамки (а именно рукояти) т.к. отпала необходимость в изыскании пространства для боевой пружины с толкателем. Курок, как было сказано выше, имеет боевой и предохранительный взводы. В положении на предохранительном взводе курок находится на расстоянии нескольких миллиметров от ударника. Выстрел с предохранительного взвода невозможен, так как нажатие на спусковой крючок и поворот шептала невозможны из-за глубокого выреза предохранительного взвода, в котором находится зуб шептала. Именно в положении на предохранительном взводе, а не иначе, следует держать оружие с патроном в патроннике, т.к. в противном случае существует опасность срыва курка с боевого взвода в результате удара или сильной вибрации и, соответственно, непроизвольного выстрела. Постановку на боевой взвод следует производить непосредственно перед стрельбой. Постановка с предохранительного на боевой взвод производится простым отводом курка назад до заскока зуба шептала за уступ боевого взвода.

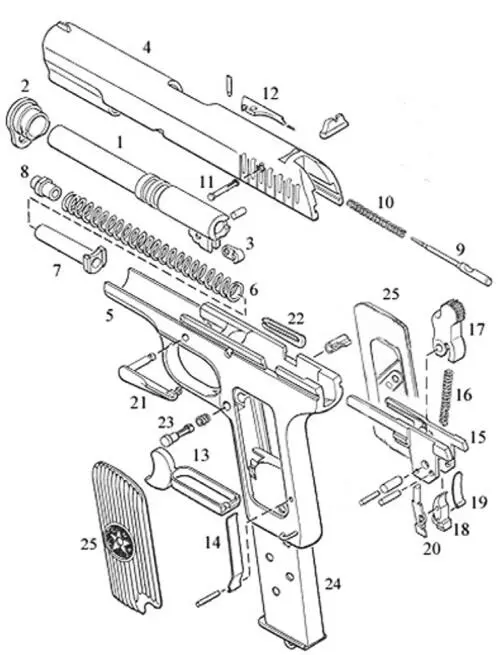

1. Ствол

2. Муфта ствола

3. Серьга ствола

4. Затвор

5. Рама

6. Возвратная пружина

7. Направляющий стержень возвратной пружины

8. Упор возвратной пружины

9. Ударник

10. Его пружина

11. Удерживающий штифт ударника

12. Выбрасыватель

13. Спусковая тяга

14. Возвратная пружина спусковой тяги

15. Колодка УСМ

16. Боевая пружина

17. Курок

18. Шептало

19. Пружина шептала

20. Разобщитель

21. Затворная задержка

22. Пружина затворной задержки

23. Защелка магазина

24. Магазин

25. Щечки рукоятки

Рис. 48. Основные части пистолета ТТ

Для постановки пистолета с боевого взвода на предохранительный необходимо, придерживая курок, нажать на спуск и, когда курок соскочит с боевого взвода, позволить ему плавно повернуться до постановки на предохранительный взвод. Вообще надо заметить, что ТТ проектировался как военный образец для непосредственных участников боевых действий, а потому не предусматривалась необходимость ношения пистолета с патроном в патроннике (в боевых условиях заряжание оружия обычно производится непосредственно перед боем). Тем не менее отсутствие предохранителя является основным недостатком конструкции. При падении на курок существует опасность выстрела при поломке предохранительного взвода или зуба шептала. Спусковая тяга выполнена за одно целое со спусковым крючком; поворот шептала она осуществляет, воздействуя на него своей задней перемычкой. Затвор при движении назад своим скосом поворачивает разобщитель, который расцепляет спусковую тягу и шептало.
