С девяностых годов выпуск пистолета, помимо Израиля, налажен и в США. Он производится небольшими сериями и, как и израильский, отличается высоким качеством изготовления.

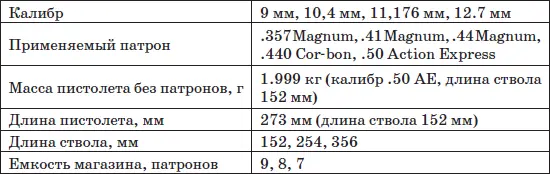

Основные тактико-технические характеристики:

Особенности кинематической схемы

Работа автоматики Desert Eagle построена на крайне редком среди пистолетов принципе, в наибольшей степени свойственном автоматическим винтовкам и автоматам, – использования энергии пороховых газов, отводимых из канала ствола. В конструкции не предусмотрено газоотводной трубки, характерной для систем с такой схемой автоматики. Канал газового двигателя выполнен непосредственно в массивном стволе. Ствол имеет в сечении форму призмы, газоотвод параллелен каналу ствола и располагается ниже и левее его. При выстреле пороховые газы отводятся из канала ствола через поперечное отверстие и, воздействуя на затвор через поршень, вызывают его откат. При этом происходят экстракция гильзы, разобщение спусковой тяги с шепталом и взведение курка; при возвращении затвора в переднее положение затвор досылает очередной патрон и запирает канал ствола, курок становится на боевой взвод.

Принцип запирания у Desert Eagle также совершенно уникален (для пистолета). Создав пистолет-гигант, израильские конструкторы не стали «мелочиться» и применили в пистолете поворотный затвор (для примера: подобная схема запирания используется в автомате Калашникова и в американской винтовке М-16). Здесь надо заметить следующее: в таких системах затвор непосредственно запирает ствол, а его движение (поступательное и вращательное), как и работа остальных частей автоматики, обеспечивается циклом «откат-накат» затворной рамы, на которую через поршень воздействуют пороховые газы. Весь этот процесс происходит в неподвижной ствольной коробке. В пистолете ствольная коробка, как отдельная деталь, существенно увеличила бы массу и габариты и без того донельзя массивного оружия, а потому в Desert Eagle функции подвижной затворной рамы и кожуха затвора выполняет одна деталь. Таким образом, здесь возникают определенные трудности с терминологией: в английском языке для обозначения поворотного затвора (и не только поворотного) имеется понятие «bolt», а затворная рама называется «bolt carrier»; в автоматических пистолетах со скользящим затвором последний именуется «slide», вне зависимости от принципа работы автоматики и схемы запирания. Таким образом, у «Орла» не возникает проблем с определениями: имеется скользящий «slide» и поворотный запирающий «bolt». В нашей стране и скользящий запирающий узел в пистолетах, и запирающая деталь в длинноствольных, в том числе газоотводных, системах называется одним словом – «затвор». Этого понятия обычно достаточно для описания того или иного оружия, а поскольку пистолет с газоотводным принципом работы автоматики, да еще с поворотным затвором все же не норма, а исключение, то авторы, по аналогии с автоматами, для определенности будут называть запирающую деталь затвором, а скользящую – затворной рамой. Это не совсем правильно, но позволяет наиболее точно описать устройство оружия.

Итак, в Desert Eagle применен поворотный затвор. Запирание осуществляют три боевых упора, которые при повороте заходят в соответствующие пазы патронника. В канале затвора помещен подпружиненный ударник, а на внешней поверхности, заподлицо, располагается выбрасыватель. Затвор поворачивается благодаря сквозному винтовому пазу, в котором при откате и накате движется вертикальный стержень. Роль отражателя при удалении гильзы играет выступ рамки пистолета. Канал затворной рамы, в котором помещен затвор, со стороны курка закрыт крышкой с отверстием для хвостовика ударника.

Возврат подвижных частей при накате происходит под действием двух симметрично расположенных возвратных пружин (аналогично Вальтеру П-38). Ударно-спусковой механизм несамовзводный, выполнен в виде быстросъемного блока. Пистолет оснащен неавтоматическим предохранителем флажкового типа, в положении «предохранение» блокирующим ударник. Предохранитель двухсторонний, позволяет управлять оружием как правой, так и левой рукой. Магазин коробчатый, с однорядным расположением патронов. Защелка магазина располагается позади предохранительной скобы. По израсходовании всех патронов затворная рама останавливается на затворной задержке. Механические прицельные приспособления могут быть как постоянные, так и регулируемые (возможна смена целика). Для разборки имеется ствольная задержка, флажок которой находится с правой стороны, что встречается довольно редко.

Неполная разборка пистолета осуществляется в следующем порядке: нажав на кнопку защелки магазина, извлечь его из рукоятки пистолета. Отведя затвор в крайнее заднее положение, убедиться в отсутствии патрона в патроннике.

Повернуть флажок ствольной задержки, отделить ее от рамки пистолета. Снять затворную раму со стволом с направляющих рамки, сдвинув их вперед.

Отделить ствол от затворной рамы, для чего их следует развести, произведя, таким образом, отпирание.

Отделить от ствола поршень газоотвода, а от рамки – возвратные пружины.

Сборка пистолета осуществляется в обратном порядке.

В случае капитальной чистки необходимо производить разборку затвора. Для этого следует, выполнив операции неполной разборки, утопить острым предметом хвостовик ударника и движением вниз отделить крышку канала затвора. Далее вытянуть ударник с пружиной и отделить поворачивающий стержень затвора. После этого затвор можно отделить от затворной рамы. Сборка затвора осуществляется в обратном порядке.

Впечатления эксперта по стрельбе

Пистолет очень тяжел. После нескольких выстрелов или при длительном прицеливании кисть сильно устает. Стрельба из этого пистолета подразумевает хорошую физическую подготовку, особенно если навесить на него аксессуары типа прицела, целеуказателя или фонаря.

Рис. 44. Пистолет Intratec TEC DC-9

«Штурмовой» пистолет Intratec TEC DC-9 имеет сомнительную честь находиться в десятке самых популярных по использованию в преступлениях образцов оружия в США (по данным на середину 1990 годов). Кроме того, этот образец в числе прочих был «поименно» запрещен к дальнейшему производству так называемым Законом о Штурмовом оружии (Assault Weapons Ban), принятом в США в 1994 году.

«Популярность» этому образцу снискали его грозный внешний вид, позаимствованный у прародителя – пистолета-пулемета, высокая емкость магазинов и весьма низкая цена – основные привлекательные факторы для маргиналов вроде представителей уличных банд в американских мегаполисах. Ни для профессионалов (военных, полиции), ни для нормальных граждан этот образец сколько-нибудь существенного интереса не представлял, будучи слишком громоздким и тяжелым для обычного пистолета, а также из-за низкого качества отделки и отвратительной надежности при стрельбе патронами с любыми пулями, кроме цельнооболочечных. Точность стрельбы у него также была весьма невысокой.
