Владимир Пилюгин - Пистолеты и револьверы. Выбор, конструкция, эксплуатация

Основные тактико-технические характеристики:

Особенности кинематической схемы

В конструкции пистолета Heckler & Koch 4 прослеживается заметное влияние довоенного пистолета Mauser HSc, особенно это заметно в конструкции курка и форме рамки, а также в устройстве сменного ствола. Однако, в отличие от Маузера, рамка пистолета Heckler & Koch 4 выполнена из алюминиевого сплава, а затвор выполнен штамповкой из стального листа. Пистолет использует автоматику со свободным затвором. Ствол при стрельбе неподвижен, возвратная пружина расположена вокруг ствола. Для замены калибра после неполной разборки пистолета происходит смена ствола и возвратной пружины, а также магазина. Фиксатор ствола расположен в передней части спусковой скобы. Затвор – единый для всех калибров. В силу весьма значительной разницы между импульсом отдачи, развиваемым патронами разных калибров, в патронниках стволов калибра 5,6 мм выполнены продольные канавки, облегчающие экстракцию гильз при малом импульсе отдачи малокалиберного патрона. В патронниках стволов калибра 9 мм выполнены поперечные канавки, наоборот служащие для увеличения трения при экстракции гильз более мощных патронов. Патронники стволов калибра 6,35 мм и 7,65 мм – гладкие. Ударно-спусковой механизм – курковый, двойного действия (самовзводный). Ручной предохранитель расположен слева на затворе, при включении отводит заднюю часть ударника вниз, так что курок уже не может ударить по нему, при этом ударник фиксируется от продольного перемещения в сторону капсюля патрона. При этом УСМ не блокируется, так что при включенном предохранителе курок может быть безопасно спущен с боевого взвода нажатием на спусковой крючок. Дополнительно имеются автоматические предохранители, блокирующие спусковой крючок при невставленном магазине и разобщающие спусковую тягу и шептало при незакрытом затворе. По израсходовании всех патронов затвор остается открытым на затворной задержке. Выключение затворной задержки осуществляется автоматически, при вставлении полного магазина, либо без магазина – при нажатии на спусковой крючок. Для обеспечения стрельбы патронами как центрального, так и бокового воспламенения, затвор имеет сменное зеркало с двумя каналами для ударника – по центру гильзы для патронов центрального боя и в районе закраины – для патронов кольцевого воспламенения. Экстрактор – подпружиненный, единый для всех калибров. Магазины однорядные, емкостью 7 или 8 патронов, защелка магазина – в основании рукоятки пистолета.

Впечатления эксперта по стрельбе

Несмотря на техническую оригинальность и высокую надежность, этот пистолет рациональнее рассматривать, как оружие самообороны для женщин или как второй пистолет для непредвиденных ситуаций. Использовать его в боевых операциях нецелесообразно.

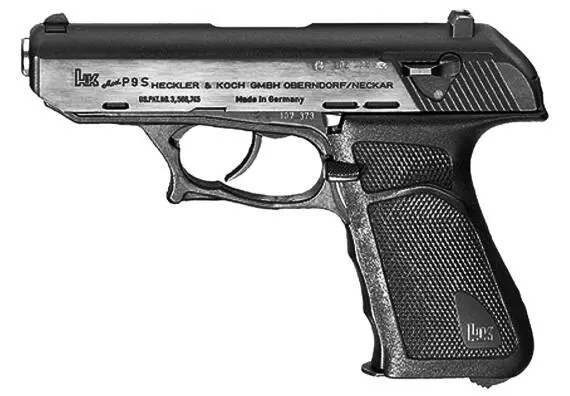

Рис. 40. Пистолет Heckler & Koch P9S

Особенности кинематической схемы

В пистолете P9 фирма Хеклер-Кох реализовала опыт, накопленный при выпуске знаменитой винтовки G3. Новый пистолет, разработанный в первой половине 1960-х годов, использовал заимствованную у G3 автоматику с полусвободным затвором с торможением при помощи пары роликов, а также штампованных из стали детали. Серийное производство пистолета Р9 было начато в 1969 году, а в начале 1970-х его сменил пистолет P9S, отличавшийся тем, что имел УСМ двойного, а не одинарного (как у Р9) действия. В середине 1970-х появился вариант P9S под патрон .45АКП, ориентированный на американский рынок. Пистолеты P9S производились в Германии до 1978 года, в настоящее время они производятся по лицензии в Греции на заводах ЕВО под обозначением ЕP9S. Пистолеты P9S калибра .45АКП с удлиненным стволом, допускающие установку быстросъемного глушителя, в 1970-1980-х годах использовались в США в подразделениях сил специальных операций (US Navy SEAL). Кроме того, в небольших количествах выпускались пистолеты P9S Sport, комплектовавшиеся регулируемыми прицелами, а также иногда и удлиненными стволами и специальными ортопедическими рукоятками из дерева.

Пистолеты P9S имеют рамку и кожух затвора, штампованные из листовой стали. Внутри кожуха затвора расположен сам затвор, состоящий из двух частей, между которыми расположена пара роликов, в переднем положении затвора входящих в пазы в хвостовике неподвижного ствола. УСМ пистолета курковый, с полностью скрытым внутри затвора курком. Взведение и безопасный спуск курка могут осуществляться вручную при помощи специального рычага, расположенного слева на рукоятке оружия. Ствол пистолета имеет полигональные нарезы для повышения точности стрельбы и живучести ствола, при разборке оружия могут быть сняты рамки. При стрельбе ствол неподвижен. Передняя часть рамки и спусковая скоба, щечки рукоятки выполнены из пластика. Защелка магазина находится в нижней части пистолетной рукоятки.

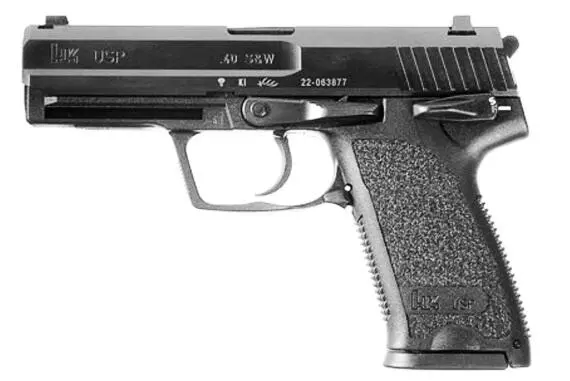

Рис. 41. Пистолет Heckler & Koch USP

Пистолет Heckler & Koch USP (Universal Selbstlade Pistole – Универсальный Самозарядный Пистолет) впервые был объявлен в 1993 году в вариантах под патрон 9х19 Para и .40 S&W.

Пистолеты USP создавались в первую очередь как военное и полицейское оружие. USP построен по модифицированной браунинговской схеме с коротким ходом ствола и запиранием одним выступом через окно для экстракции гильз. Кроме того, все модели USP имеют патентованный механизм демпфирования отдачи, обеспечивающий высокую живучесть (до 20000 выстрелов) и комфортность стрельбы.

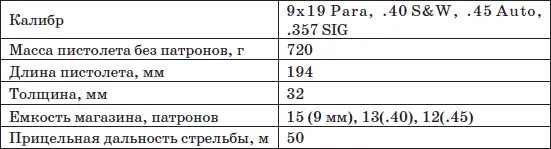

Основные тактико-технические характеристики:

Особенности кинематической схемы

Рамка пистолета – из полимеров, со вставками из нержавеющей стали, затвор – из нержавеющей стали или из обычной, со специальным защитным покрытием. На нижней части рамки под стволом сделаны специальные направляющие для установки ЛЦУ или тактического фонаря.

Одна из особенностей семейства пистолетов USP – большой выбор вариантов УСМ – целых 9, включая режимы двойного или только двойного действия, наличие или отсутствие неавтоматического предохранителя и/или рычага безопасного спуска курка.

В 1994 году фирма H&K представила компактную версию пистолета – USP Compact. Он отличается уменьшенными размерами рамки и длиной ствола, а также меньшей емкостью магазина. Позже на основе USP Compact калибра .40СВ был выпущен вариант под патрон .357SIG (другие варианты USP под этот патрон не выпускаются).
