Спусковая тяга расположена на внешней поверхности рамки, с правой стороны. Отражатель является отдельной деталью и закреплен на штифтах. Возвратная пружина одинарная, размещена под стволом на направляющем стержне.

Предохранитель в положении «предохранение» блокирует шептало и спускает курок с боевого взвода, причем флажок предохранителя двухсторонний, позволяющий одинаково удобно управлять оружием как правой, так и левой рукой. Кроме того, в канале ударника имеется блокирующий его перемещение плунжер, позволяющий ударнику двигаться только при нажатом спусковом крючке.

Прицельные приспособления в базовой версии нерегулируемые, со светоотражающими вставками. Спортивные варианты пистолета, в основном имеющие распространение в США, могут иметь регулируемые прицельные приспособления. Возможна также установка лазерных или световых целеуказателей, закрепляемых на предохранительной скобе.

Магазин пистолета вмещает пятнадцать патронов с двухрядным их расположением. Кнопка защелки магазина расположена в основании предохранительной скобы. По израсходовании всех патронов в магазине затвор останавливается в заднем положении, удерживаемый затворной задержкой.

Форма предохранительной скобы удобна для удержания оружия двумя руками.

Неполная разборка пистолета осуществляется в следующем порядке.

Извлечь магазин из рукоятки пистолета. Отвести затвор в заднее положение и убедиться в отсутствии патрона в патроннике.

Нажав на подпружиненную ось ствольной задержки, выступающую с правой стороны рамки, повернуть флажок задержки до упора (примерно на 90°).

Сдвинув вперед, отделить от рамки затвор со стволом и возвратной пружиной.

Нажать на головку направляющего стержня и отделить его вместе с боевой пружиной от затвора.

Утопив отпирающий стержень боевой личинки, отделить ствол от затвора.

Сборка пистолета проводится в обратном порядке.

Пистолеты Таурус производятся бразильской компанией Forjas Taurus SA. Первоначально пистолет Taurus PT92 являлся точной лицензионной копией оригинального пистолета Беретта m.92, однако со временем его конструкция претерпела как внешние, так и внутренние изменения (предохранитель стал двусторонним, изменилась форма спусковой скобы и т.д.). Пистолеты Taurus PT92 производятся с 1970-х годов по настоящее время в нескольких модификациях. С технической точки зрения, Taurus PT92 представляет собой самозарядное оружие с автоматикой на основе короткого хода ствола. Ударно-спусковой механизм – двойного действия, предохранитель двусторонний, расположен на рамке. В верхнем положении («предохранение») предохранитель блокирует затвор и разъединяет спусковой крючок и шептало. У моделей, имеющих обозначение AF-D, кроме того, при опускании предохранителя ниже положения «огонь» (горизонтальное) курок безопасно снимается с боевого взвода и оружие может носиться с патроном в патроннике и спущенным курком для производства первого выстрела самовзводом. Прицельные приспособления открытые, нерегулируемые. Материал пистолета – обычная или нержавеющая сталь.

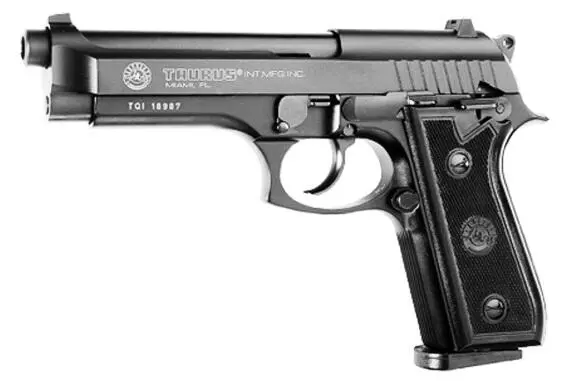

Рис. 37. Пистолет Taurus PT92

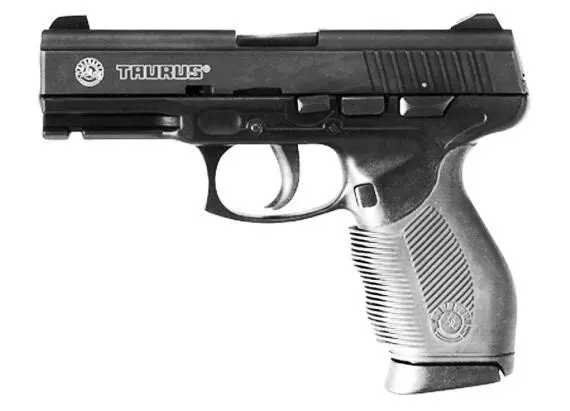

Рис. 38. Пистолет Taurus 24/7

В 1990-х годах в производство была запущена 900-я серия. Первым пистолетом из девятисотой серии фирмы Taurus стал пистолет РТ940 калибра .40 S&W, выпущенный для полицейского и гражданского рынков в 1992 году. В 1994 году появился пистолет РТ945 калибра .45АКП, ориентированный в первую очередь на экспорт в США, где данный калибр наиболее популярен. В 1997 году появился 9 мм пистолет РТ911, а в 2005 году – его незначительная модификация РТ909, отличающаяся главным образом измененной формой рукоятки. По устройству все пистолеты серии РТ9хх одинаковы. Их автоматика использует энергию отдачи ствола при его коротком ходе. Запирание осуществляется одним упором в казенной части ствола за окно в затворе, отпирание – снижением казенной части ствола при взаимодействии фигурного выреза в приливе под стволом с рамкой. Рамка пистолетов выполнена из алюминиевого сплава. Ударно-спусковой механизм курковый, двойного действия. Предохранитель расположен на обеих сторонах рамки, дополнительно имеет функцию безопасного спуска курка с боевого взвода. Магазины у пистолетов калибра 9 мм и .40S&M (10 мм) – двухрядные, у пистолетов калибра .45АКП – однорядные.

В 2004 году Taurus выпустил серию пистолетов для полиции и гражданских лиц, обозначив ее 24/7. Пистолеты Taurus серии 24/7 используют энергию отдачи ствола при его коротком ходе. Запирание осуществляется одним упором в казенной части ствола за окно в затворе, отпирание – снижением казенной части ствола при взаимодействии фигурного выреза в приливе под стволом с рамкой. Рамка пистолетов выполнена из высокопрочного пластика. Ударно-спусковой механизм ударниковый, самовзводный для каждого выстрела (только двойного действия). Дополнительный ручной предохранитель расположен на рамке. Магазины у пистолетов всех калибров (9x19 мм Para, .40 S&W, .45АКП) – двухрядные. На рамке под стволом выполнена направляющая для установки подствольного фонаря или лазерного прицела.

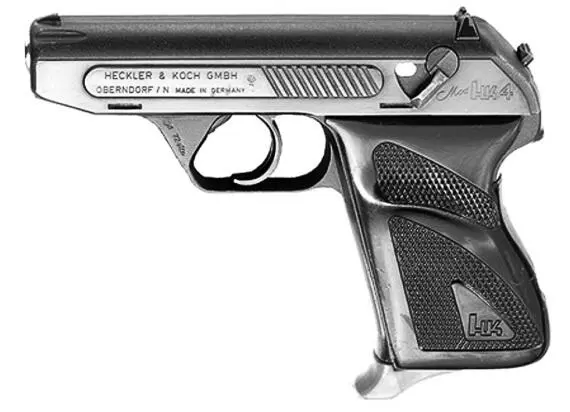

Рис. 39. Пистолет Heckler & Koch 4

Heckler & Koch 4 стал первым пистолетом, созданным ныне всемирно знаменитой немецкой компанией Heckler & Koch.

Первые прототипы малокалиберного пистолета под патрон кольцевого воспламенения были разработаны Алексом Зайделем (Alex Seidel – один из основателей фирмы Хеклер-Кох) еще в 1952 году. За основу этих прототипов Зайдель взял довоенный пистолет Mauser HSc, в разработке которого он принимал самое активное участие, будучи сотрудником фирмы «Маузер». Из-за возникших юридических проблем по поводу патентов фирмы «Маузер» эти прототипы так в серию и не пошли.

В 1964 году Зайдель возглавил разработку нового компактного пистолета, пригодного как для полицейского, так и для гражданского использования. Этот пистолет, обозначенный как HK-4, должен был легко конвертироваться в один из четырех калибров – 5.6 мм кольцевого воспламенения, а также 6.35 мм Браунинг, 7.65 мм Браунинг и 9 мм Браунинг короткий (short). Отсюда происходит и индекс «4» в обозначении пистолета.

Серийное производство HK-4 было начато в 1968 году и закончено в 1984. Всего было выпущено порядка 36 тысяч пистолетов HK-4, из них примерно 12 тысяч было закуплено немецкой полицией, остальные были проданы на гражданском рынке и отправлены на экспорт.
