Владимир Пилюгин - Пистолеты и револьверы. Выбор, конструкция, эксплуатация

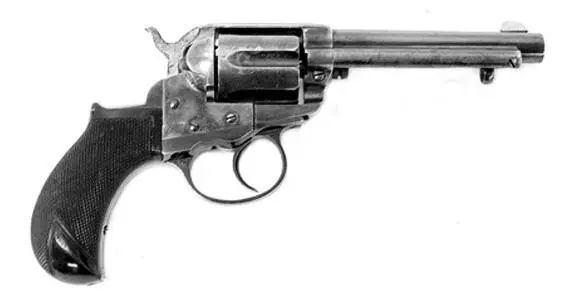

Рис. 76. Кольт New Model DA 1877

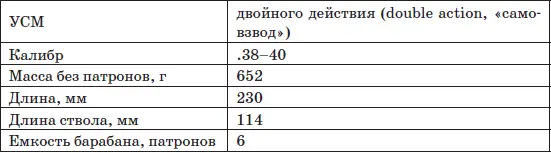

Основные тактико-технические характеристики:

Первый револьвер Кольт с ударно-спусковым механизмом двойного действия («самовзводом») появился в 1877 году и производился до 1909 года, причем общее количество выпущенных стволов составило 166 000 штук. Модель разрабатывалась на базе револьвера 1873 года и включала в себя пропорционально уменьшенную рамку, необычную рукоятку в форме особенно изящной птичьей головки, а также щечки из дерева или резины, покрытые глубокой и частой насечкой.

Количество модификаций этого револьвера под разные калибры гораздо меньше, чем можно было ожидать, – Лайтнинг выпускался только под патрон калибра .38 центрального боя, а Тандерер – под патрон .41.

Длина ствола этих модификаций колебалась от 1,5 до 6 дюймов в варианте без шомпола-выбрасывателя и от 4,5 до 10 дюймов – с ним (хотя длинноствольные образцы встречаются весьма редко). Общепринятая дверца для заряжания, расположенная позади барабана с правой стороны рамки, и шомпол-выбрасыватель (в тех модификациях, где он присутствовал) позволяли выталкивать стреляную гильзу из барабана таким же способом, как это было предусмотрено в модели 1873 года. Револьверы, в которых шомпол-выбрасыватель отсутствовал, имели съемную ось барабана, которая давала возможность вынуть последний из рамки.

Револьверы Лайтнинг и Тандерер отличались чрезмерной сложностью ударно-спускового механизма, некоторые его детали были слишком слабыми. Мастера-оружейники даже отказывались принимать их в ремонт, поэтому удивительно, что эти револьверы сумели продержаться на рынке так долго и выдержать конкуренцию со стороны более простых и надежных конструкций.

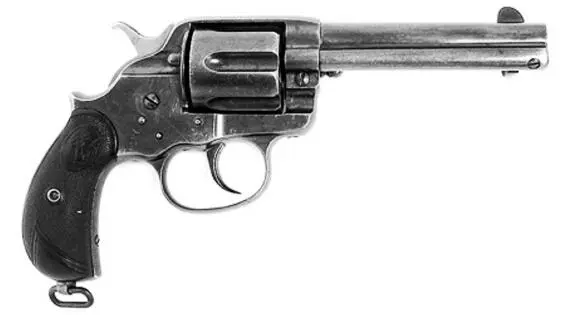

Рис. 77. Кольт DA Army & Frontier

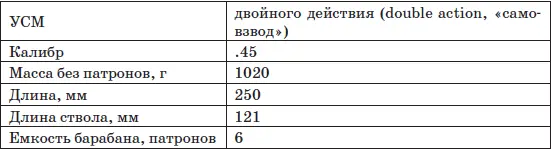

Основные тактико-технические характеристики:

Вскоре после появления первых револьверов модели 1877 года «Кольт» объявила о выпуске нового, более мощного и простого оружия с ударно-спусковым механизмом двойного действия, которое, как надеялись директора фирмы, могло привлечь к себе внимание армии. В первое время, однако, револьвер не вызвал особого интереса со стороны военных, хотя и пользовался устойчивым спросом на коммерческом рынке. В 1902 году армия Соединенных Штатов все же закупила 4500 единиц этого оружия, на опыте Филиппинского восстания убедившись в преимуществах крупнокалиберного оружия.

Несмотря на то что револьвер Army & Frontier армейского образца был мощнее и тяжелее модификаций калибра .38 и .41, его боевая пружина была относительно слабой. Это привело к участившимся случаям осечек и непреднамеренным выстрелам. Видимо, из-за этого револьвер Army & Frontier был отвергнут армейскими службами в 1879 году, хотя по другим показателям это оружие намного превосходило своего непосредственного предшественника. Оно легче поддавалось ремонту, было не особенно чувствительно к загрязнению и почти не выходило из строя даже при неправильном обращении.

Внешне модель Army & Frontier напоминала предшествующую м 1877, отличаясь от нее размерами и формой нижней поверхности рамки. Существовали модификации со стволами длиной от 2 до 12 дюймов под патроны самых разных калибров – от патрона кольцевого воспламенения .22 до патрона .475 «элей». Форма рукоятки в виде птичьей головки также сохранилась. Начиная с 1878-го и примерно по 1905 год было выпущено около 51 000 револьверов; в это число входили и образцы с увеличенной предохранительной скобой «под палец в перчатке». Эти револьверы поставлялись в армию США для использования в районах с холодным климатом (иногда среди коллекционеров встречается название «вариант Аляска»).

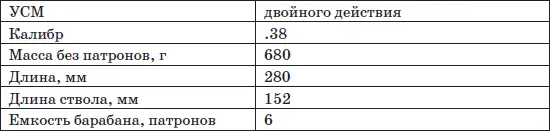

Основные тактико-технические характеристики:

Этот револьвер был первой моделью Кольта с откидывающимся в сторону барабаном, что явилось важной вехой в эволюции этого вида оружия.

В 1889-1890 годах пять тысяч таких револьверов было закуплено представителями военно-морских сил США. Барабан, который откидывался влево на поворотной серьге, удерживался пружинной защелкой с левой стороны рамки, которая, сдвигаясь вперед, запирала барабан в рамке, вводя стопор в проточку его оси.

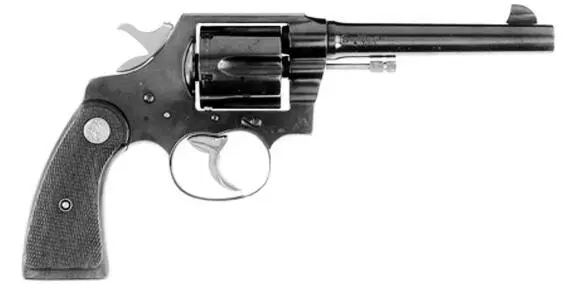

Рис. 78. Кольт M1889 Navy

Собачка барабана, расположенная со стороны его заднего торца, вращала барабан против часовой стрелки и фиксировала в боевом положении. Передняя часть рамки имела удлиненный широкий торец, который придавал револьверу внушительный вид мощного оружия. Существовали модификации под патроны .38 и .41 «длинные» и «короткие», а стволы имели 3; 4,5 и 6 дюймов в длину.

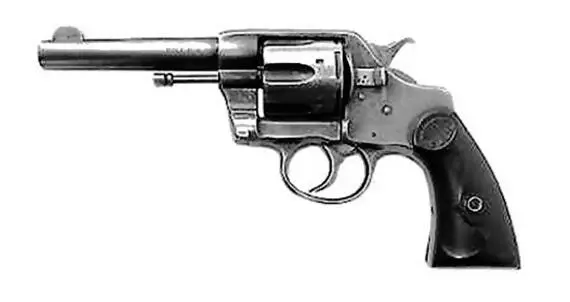

Рис. 79. Кольт New Service 1898

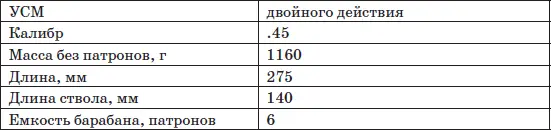

Основные тактико-технические характеристики:

Данный револьвер, созданный в 1898 году, с самого начала предназначался для вооружения армии. Из всех моделей Кольта с откидывающимся вбок барабаном это было самое большое и мощное оружие. До того как в 1944 году производство было прекращено, фирма «Кольт» поставила в армию более 356 000 таких револьверов.

Первоначально модель New Service разрабатывалась под патрон .45 Кольт, причем револьвер этого калибра со стволом длиной 4,5 дюйма весил 2,25 фунта (1,020 кг). Однако в конечном итоге появилось несколько модификаций по меньшей мере под 18 различных патронов. По конструкции же New Service почти не отличалась от модели 1892 года и последующих, если не считать мелких усовершенствований, направленных на повышение надежности и упрощение механизмов револьвера. Довольно скоро на базе этой серии был разработан целевой револьвер «мастер шутер», отличавшийся от стандартного только устройством прицельных приспособлений и улучшенной отделкой. Тип прицельного приспособления, как правило, определял покупатель.
