сзади — упор, имеющий резьбовое отверстие для винта, крепящего ложу, а также отверстие для прохода ударника при отведении подвижных частей в крайнее заднее положение и прорезь для прохода левой тяги при ее движении;

вверху — прицельную планку с целиком и направляющую, которые крепятся к коробке заклепками.

12. Прицельное приспособление служит для наведения карабина в цель при стрельбе. Прицел постоянный, открытого типа. Состоит из мушки, закрепленной на конце ствола, и прицельной планки с целиком, установленной на ствольной коробке. В подразделения карабины поступают приведенными к нормальному бою для стрельбы на дальность 100 метров.

13. Магазин (рис. 6) служит для помещения патронов и подачи их в окно коробки на лоток подавателя. Магазин состоит из трубки, пружины, соединительного колпачка, толкателя и колпачка.

Трубка магазина гладкая, имеет снаружи сзади — резьбу для соединения со ствольной коробкой, в передней части резьбу для крепления соединительного колпачка, удерживающего ствол, а также ребро для удержания колпачка.

Пружина винтовая, цилиндрическая, работает на сжатие.

Колпачок служит для удержания пружины в магазине. В дне колпачка имеется сквозная прорезь под отвертку, на боковой стенке — сквозной паз для прохода ребра на трубке магазина при утапливании колпачка, напротив сквозного паза — вырез, куда заходит ребро на трубке магазина после утапливания колпачка и поворота его на 180°.

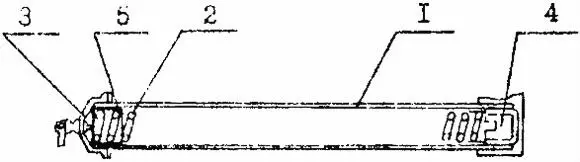

Рис. 6. Магазин:

1 — трубка; 2 — пружина; 3 — соединительный колпачок; 4 — толкатель; 5 — колпачок

Толкатель служит для подачи патронов из магазина на лоток подавателя. Он состоит из двух деталей: штампованного стакана, образующего переднюю часть толкателя, и механически обработанной втулки. Стакан приварен к втулке точечной сваркой, в центре имеет прорезь под отвертку, Втулка толкателя снаружи по краям имеет два фланца, боковые поверхности которых скользят по внутренней поверхности магазина при перемещении продольную лыску для прохода ребра на трубке магазина при сборке или разборке. Расположенные внутри стакана лепестки образуют упоры для пружины.

14. Затвор (рис. 7) служит для досылания патрона с лотка подавателя в патронник, запирания канала ствола, разбивания капсюля, извлечения из патронника гильзы (патрона), постановки курка на боевой взвод и приведения в действие подающего механизма. Затвор находится в зацеплении с тягой и устанавливается внутри коробки. При перемещении подвижных частей карабина затвор движется по направляющей коробки.

В собранном виде затвор состоит из затворной рамы, собственно затвора, угольника, пальца, ударника, пружины ударника, выбрасывателя, пружины выбрасывателя и кольца.

Затворная рама служит для монтажа указанных деталей. Внутри она имеет продольный канал для затвора, внизу криволинейный паз для его поворота и выемку для установки угольника, вверху — паз для прохода направляющей в коробке, с левой стороны — паз для прохода отражателя, по бокам и сверху — пазы для облегчения.

Затвор в передней части имеет боевые выступы для запирания канала ствола, слева — выемку для прохода зуба отражателя, справа — окно для выбрасывателя, В средней части на затворе сделано поперечное отверстие для пальца, который взаимодействует с криволинейным пазом затворной рамы. Внутри имеется продольный канал, в котором помещаются ударник с воздействующей на него пружиной, а также пружина, воздействующая на выбрасыватель.

Угольник служит для скрепления затвора с тягами. По бокам его имеются выемки, куда заходят выступы тяг, в задней части — стойка, которая ограничивает выход бойка ударника, на нижней поверхности — выемка для захода зуба рычаге на подавателя.

Палец служит для поворота затвора при запирании и отпирании канала ствола. Палец — цилиндрический, в средней части имеет отверстие для прохода ударника. На одном из торцов нанесена риска, предназначенная для совмещения отверстия с продольной осью затвора при сборке.

Ударник служит для разбития капсюля, В передней часть ударник имеет боек, в задней — два буртика для захода между ними стойки угольника. Передний буртик направляет также движение ударника в затворе. В средней и задней частях ударника сделаны лыски, а на заднем буртике — выемка для облегчения.

Пружина ударника — цилиндрическая, винтовая, работает на сжатие.

Выбрасыватель служит для извлечения стреляной гильзы (патрона при разряжании) из патронника и удержания ее до встречи с отражателем, в передней части выбрасыватель имеет зацеп для захвата гильзы за фланец, в задней части — выемку для захода воздействующей на него пружины и выступ для упора о стенку затвора.

Пружина выбрасывателя — цилиндрическая, винтовая, работает на сжатие.

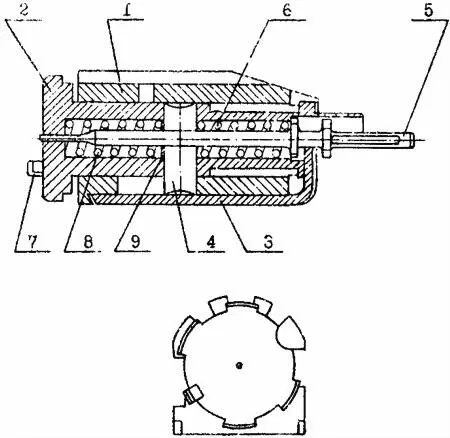

Рис. 7. Затвор:

1 — затворная рама; 2 — затвор; 3 — угольник; 4 — палец; 5 — ударник; 6 — пружина; 7 — выбрасыватель; 8 — пружина; 9 — кольцо

Кольцо служит упором для пружины выбрасывателя.

15. Цевье с тягами (рис. 8) служит для удержания карабина рукой стрелка при прицеливании и стрельбе, отведения подвижных частей рукой назад до крайнего заднего положения и подачи подвижных частей вперед до крайнего переднего положения. Цевье с тягами устанавливается на магазин и при движении подвижных частей перемещается по нему. При этом правая и левая тяги движутся в пазах коробки, а поверхности их нижних торцов — по поверхности торцов правой и левой щечек.

Цевье изготовлено из ударопрочной пластмассы. Внутри в передней части оно имеет продольный цилиндрический канал для втулки, в задней — выемку для захода задней части коробки при перемещении подвижных частей до крайнего заднего положения.

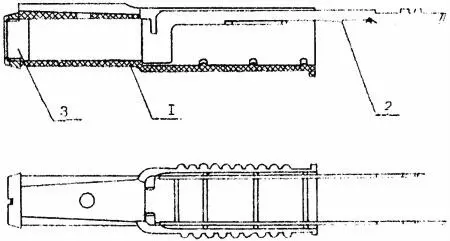

Рис. 8. Цевье с тягами:

1 — цевье; 2 — тяги; 3 — гайка

Тяги служат для направления движения подвижных частей вдоль магазина и внутри коробки. Состоят из тонкостенной цилиндрической втулки с резьбой в передней части для гайки и приваренных к ней точечной сваркой правой и левой тяг. Внутри втулка имеет расточку для уменьшения трения между ней и магазином при движении. Тяги — штампованные. В передней части имеют выступы со скосами для взаимодействия с правой и левой отсечками, в задней части — выступы для зацепления с затвором. К цевью тягу крепят гайкой.

Гайка — цилиндрическая, со шлицами на одном из торцов под специальный ключ.
