МВД СССР - 23-мм карабин специальный КС-23. Наставление

Рычаг блокирующий служит предохранителем от непреднамеренного выстрела во время заряжания (перезаряжания) при случайно нажатом спусковом крючке, от преждевременного выстрела при движении подвижных частей до крайнего переднего положения и полного запирания канала ствола — при неполном его запирании (освобождает от зацепления шептало и спусковой крючок, исключая их взаимодействие), Рычаг блокирующий также является предохранителем от непреднамеренного перезаряжания при курке на боевом взводе и от преждевременного отпирания канала ствола после срыва боевого взвода курка с шептала и до окончания процесса выстрела (удерживает подвижные части в крайнем переднем положении). Состоит блокирующий рычаг из рычага и оси. Рычаг в верхней средней части имеет отгиб вправо для взаимодействия со скобой и верхним пером пружины, в передней части — отгиб влево для удержания подвижных частей в крайнем переднем положении. Этот отгиб прилегает к заднему торцу левой тяги. Перед отгибом на рычаге имеется вырез для упора в прилив на основании с целью ограничения хода рычага вверх. В задней части — направленный вниз хвост с отгибом для воздействия пальцем руки стрелка. В основании рычаг устанавливается на оси в отверстиях задних стоек. Ось — цилиндрическая, имеет с левой стороны проточку, которой входит в отверстие на рычаге и расклепывается после установки.

Пружина рычага блокирующего служит для воздействия на рычаг блокирующий. Пружина — винтовая, с одним витком, работает на кручение. Устанавливается на оси с блокирующим рычагом.

Подаватель с рычагом служит для подачи патронов на линию досылания. Состоит из подавателя, пластины подавателя, рычага и оси. Подаватель и пластина — штампованные и приварены друг к другу точечной сваркой.

Подаватель служит для удержания патрона перед подачей и подачи его на линию досылания. В передней части имеет лоток с бортами по боковым сторонам. Дно лотка — профильное, обеспечивающее подачу патрона на линию досылания параллельно оси канала ствола без перекосов и утыканий. Задняя часть лотка выполнена в виде вилки, на концах которой имеются отверстия для оси, а в средней части внизу — выемки для упора в приливы основания при подавателе в крайнем нижнем положении. Ход подавателя вверх ограничивает упор на основании с левой стороны передней стойки.

Пластина служит для упора рычага при перемещении подавателя в нижнее положение, Для этой цели на верхней части она имеет выступ, служащий упором, в задней части — отгиб с отверстием для оси, на которой устанавливается рычаг.

Рычаг служит для перемещения подавателя в верхнее положение под воздействием затвора и в нижнее положение — под воздействием пружины. В верхней части рычаг имеет головку с зубом для взаимодействия с затвором, в средней части с задней стороны — прилив, на который действует пружина, в нижней части — отверстие для оси, Очаг установлен на оси в проушинах, образованных подавателем и пластиной. Ось цилиндрическая, на левом конце имеет шляпку, при установке проходит через отверстия рычага подавателя и проушин подавателя, правый конец после установки расклепан.

Пружина подавателя служит для воздействия на рычаг подавателя. По устройству — винтовая, цилиндрическая, работает на сжатие, устанавливается в гнезде правой задней стойки основания.

Стакан служит для направления движения пружины, воздействующей на рычаг. Устанавливается в гнезде правой задней стойки основания вместе с пружиной.

Щечки правая и левая служат для крепления ударно-спускового и подающего механизмов в коробке, удержания деталей этого механизма от поперечных перемещений и являются основаниями для закрепления отсечек и ограничителями поперечного хода их передних концов, а также нижними направляющими для подвижных частей. Щечка правая состоит из щечки, оси для установки подавателя, правой отсечки и заклепки; левая — из щечки, левой отсечки, заклепки. Обе щечки имеют по четыре отверстия соответственно под фиксатор, оси подавателя и курка, заклепки. В передних частях щечек имеются вырезы для размещения отсечек, выемки для ограничения поперечного хода передних концов отсечек вправо, овальные выступы для захода в пазы передней части нижнего окна коробки при сборке. В средней части вверху — продольные пазы для размещения отсечек и закрепления их в отверстиях заклепками. Кроме того, левая щечка внизу имеет вырез для наблюдения за взаимодействием курка, шептала и спускового крючка, а сверху — вырез для переднего отгиба блокирующего рычага. Устанавливаются щечки на боковых сторонах основания. Ось — цилиндрическая, устанавливается в правую щечку, после чего расклепывается. При сборке ось проходит через отверстия передней стойки основания и подавателя. Левая отсечка служит для удержания патрона в магазине, правая — для отсечки последующего патрона при подаче очередного на лоток подавателя. Отсечки имеют вид пластинок, в передней части которых находится по три зуба: верхние — для взаимодействия с тягой, нижние — для ограничения поперечного перемещения передних концов отсечек вправо, передние — для удержания патронов. В задней части отсечки имеют отверстия для заклепок, которыми они крепятся к щечкам. Щечки устанавливаются на боковых сторонах основания, удерживаются на осях с подавателем и курком, при сборке ударно-спускового и подающего механизмов с карабином дополнительно удерживаются фиксатором. Последний на концах имеет проточки для фиксации нижним пером пружины блокирующего рычага, на торцах — поднутрения для облегчения действий при выбивании фиксатора выколоткой. При установке фиксатор проходит через отверстия боковых стенок коробки, правой и левой щечек, задних стоек основания и устанавливается любым концом вперед.

17. Ложа (рис. 10) служит для обеспечения удобства обращения с карабином при стрельбе. Она устанавливается в гнездо на заднем торце коробки и крепится к ней винтом.

Ложа в собранном виде состоит из собственно ложи, резинового затыльника, антабки, винта с двумя шайбами и четырех шурупов для крепления затыльника и антабки. Ложа деревянная, имеет шейку и приклад. В передней части по бокам, сверху и снизу имеются срезы под размер гнезда в заднем торце коробки. Внутри — выемка для облегчения и сквозное отверстие для винта. Слева на прикладе имеется гнездо под антабку. В переднем торце — цилиндрическое гнездо для захода задней части ударника при отведении подвижных частей в крайнее заднее положение.

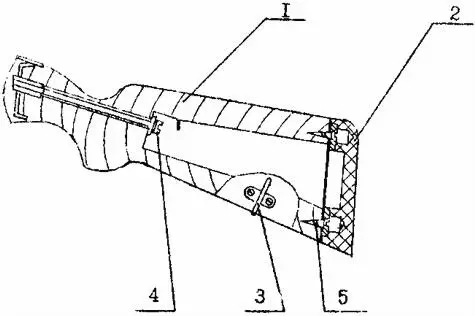

Рис. 10. Ложа:

1 — ложа; 2 — резиновый затыльник; 3 — антабка; 4 винт с шайбами; 5 — шурупы
