Военное министерство Союза ССР - Винтовочные гранатометы ВГ-44 и ВГ-45. Краткое руководство

На стволах гранатометов ВГ-44 и ВГ-45 нанесена надпись: «Стрелять только холостым патроном», предупреждающая гранатометчиков о недопустимости применения боевого патрона вместо специального холостого для стрельбы из винтовочного гранатомета.

Устройство винтовочной гранаты ДПГ-1 и донного взрывателя ДВП

Винтовочная противотанковая граната ВПГ-1 (рис. 7) предназначается для поражения бронированных средств противника (танков, бронетранспортеров, танкеток) и подвижных средств, не защищенных броней, а также его огневых точек.

Граната ВПГ-1 состоит из тонкостенного корпуса, разрывного кумулятивного заряда и донного взрывателя ДВП.

Корпуса гранаты ВПГ-1 состоит из оболочки 1 , обтекателя 2 , воронки 3 и донной гайки 6 . Оболочка имеет три ведущих а и три вспомогательных б выступа. Выступы б препятствуют заряжанию гранатомета перевернутой гранатой. Донная гайка служит для закрепления взрывателя 5 ; она имеет левую резьбу, предотвращающую самоотвинчивание при выстреле. На корпус гранаты нанесена предупредительная надпись: «Стрелять только холостым патроном».

Разрывной кумулятивный заряд 4 , весом 100 г, состоит из сплава тротила с гексогеном.

Донный взрыватель ДВП (рис. 8) инерционного действия. Взрыватель помещен в расточку разрывного заряда и закреплен донной гайкой. Донный взрыватель ДВП имеет ударник 15 , в котором закреплено жало 13 .

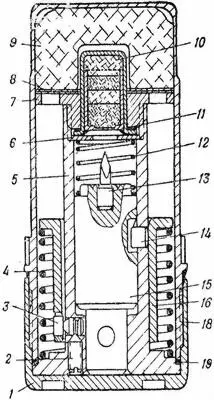

Перемещению ударника к капсюлю-детонатору 10 в условиях служебного обращения препятствуют два стопора 17 ударника и один стопор 14 , входящие в выточки ударника и удерживаемые в направляющей втулке 5 оседающей гильзой 16 . Оседающую гильзу удерживает от перемещения вверх под действием сжатой пружины 4 предохранительный стопор 3 , который закреплен стопорным штифтом 2 в положении, указанном на рисунке. На ударник надета предохранительная пружина 12 . Капсюль-детонатор поджат к шайбе 6 гайкой 7 через прокладку 11 . В корпус 18 взрывателя вставлен детонатор 9 , закрытый амортизирующей прокладкой 8 . На корпус навинчена донная гайка 1 взрывателя. Между корпусом и донной гайкой проложена герметизирующая прокладка 19 .

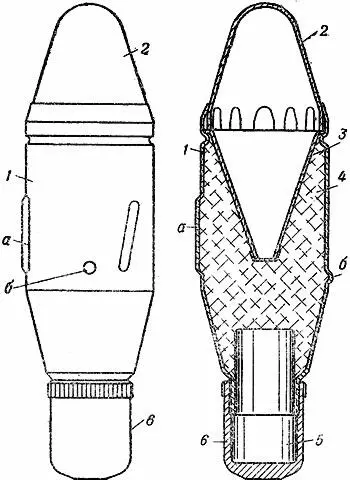

Рис. 7.Винтовочная противотанковая граната ВПГ-1:

1 — оболочка; 2 — обтекатель; 3 — воронка; 4 — разрывной кумулятивный заряд; 5 — донный взрыватель ДВП; 6 — донная гайка; а — ведущий выступ; б — вспомогательный выступ

Действие донного взрывателя ДВП. При выстреле оседающая гильза 16 , сжимая пружину 4 , перемещается вниз, срезает головку предохранительного стопора 3 и остается в нижнем положении на всем пути гранаты в гранатомете.

На полете, после вылета гранаты за дульный срез винтовочного гранатомета, оседающая гильза 16 под действием пружины 4 начинает перемещаться вверх, освобождая сначала стопоры 17 ударника, а потом стопор 14 . Стопоры 17 ударника и стопор 14 под действием центробежной силы перемещаются от оси взрывателя и выходят из зацепления с ударником 15 , удерживаемым от перемещения к капсюлю-детонатору 10 предохранительной пружиной 12 .

При встрече гранаты с преградой ударник 16 перемещается вперед, преодолевая сопротивление предохранительной пружины 12 , и жалом 13 накалывает капсюль-детонатор 10 , взрыв которого, усиленный детонацией детонатора 9 , вызывает взрыв гранаты.

Устройство винтовочной осколочной гранаты ВОГ-1 и головного взрывателя ГВО

Винтовочная осколочная граната ВОГ-1 (рис. 9) предназначается для поражения живой силы и огневых точек противника.

Граната ВОГ-1 состоит из корпуса, разрывного заряда и головного взрывателя ГВО.

Корпус гранаты ВОГ-1 состоит из оболочки 8 , вкладыша 9 и втулки 6 . Оболочка имеет три ведущих а и три вспомогательных б выступа. Выступы б препятствуют заряжанию гранатомета перевернутой гранатой. На корпус гранаты нанесена предупредительная надпись: «Стрелять только холостым патроном».

Разрывной заряд 7 состоит из тротила весом 50 г. Головная часть разрывного заряда закрыта колпачком 6 , а донная — гайкой 10 .

Головной взрыватель ГВО (рис; 10) мгновенного действия. Взрыватель ввинчен в очко корпуса гранаты. Взрыватель ГВО имеет корпус 16 , в котором собраны: предохранительный механизм, ударный механизм с бокобойным кольцом и детонирующее устройство.

На головную часть взрывателя надет предохранительный колпачок 22 , предохраняющий мембрану 19 от механических повреждений при служебном обращении с гранатой. Перед стрельбой предохранительный колпачок необходимо снять, выдернув за тесьму чеку.

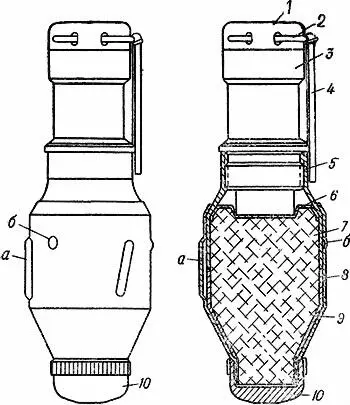

Рис. 9.Винтовочная осколочная граната ВОГ-1:

1 — предохранительный колпачок взрывателя; 2 — чека; 3 — головной взрыватель ГВО: 4 — тесьма; 5 — втулка; б — колпачок; 7 — разрывной заряд; 8 — оболочка; 9 — вкладыш; 10 — гайка; а — ведущий выступ; б — вспомогательный выступ

Предохранительный механизм состоит из направляющей втулки 7 , оседающей гильзы 10 , находящейся под воздействием пружины 9 и удерживаемой шариком 13 , втулки 12 , трех шариков 8 , удерживающих жало 6 , и предохранительной пружинки 5 . От выпадения шарики 8 удерживаются оседающей гильзой.

Ударный механизм состоит из ударника 17 мгновенного действия с диском 18 , гильзы 11 ударника, жала 6 , предохранительной пружинки 6 , бокобойного кольца 16 и лапчатого предохранителя 14 . Ударник мгновенного действия с диском сверху закрыты тонкой красномедной мембраной 19 , которая поднимается к корпусу 16 свинцовой кольцевой прокладкой 20 и стальным колпачком 21 , за-крепленным на корпусе.

а

б

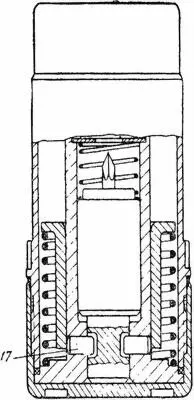

В служебном обращении

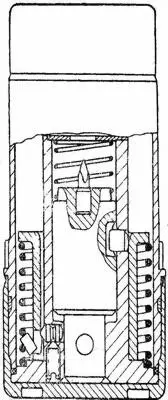

При выстреле
