Военное министерство Союза ССР - Винтовочные гранатометы ВГ-44 и ВГ-45. Краткое руководство

На полете

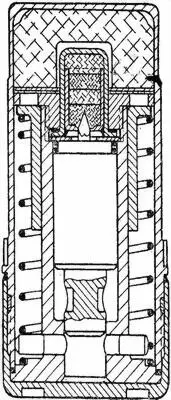

При встрече с преградой

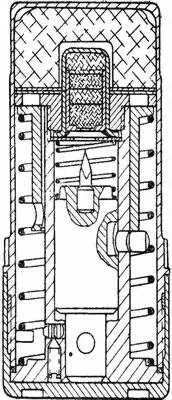

Рис. 8.Донный взрыватель ДВП к гранате ВПГ-1:

1 — донная гайка; 2 — стопорный штифт; 3 — предохранительный стопор; 4 — пружина; 5 — направляющая втулка; б — шайба; 7 — гайка; 8 — прокладка; 9 — детонатор; 10 — капсюль-детонатор; 11 — прокладка; 12 — предохранительная пружина; 13 — жало; 14 — стопор; 15 — ударник; 16 — оседающая гильза; 17 — стопор ударника; 18 — корпус; 19 — прокладка

Бокобойное кольцо 15 обеспечивает действие взрывателя при малых углах встречи гранаты с преградой.

Детонирующее устройство состоит из капсюля-детонатора 3 детонатора 2 и стакана детонатора 1 .

Действие взрывателя ГВО. При выстреле оседающая гильза 10 , сжимая пружину 9 , перемещается вниз; при этом шарик 13 выкатывается в полость между оседающей гильзой 10 и корпусом 16 и остается в ней на всем пути гранаты в гранатомете.

На полете оседающая гильза 10 под действием пружины 9 поднимается в верхнее положение и освобождает три шарика 8 , которые выкатываются из своих гнезд и освобождают жало 6 . Жало 6 удерживается от перемещения к капсюлю-детонатору 3 предохранительной пружинкой 6 .

Бокобойное кольцо 15 удерживается от смещения под действием центробежной силы лапчатым предохранителем 14 .

При больших углах встречи гранаты с преградой ударник 17 мгновенного действия перемещается, преодолевая сопротивление предохранительной пружинки 5 , и жалом 6 накалывает капсюль-детонатор 3 .

При малых углах встречи гранаты с преградой бокобойное кольцо 15 перемещается, разгибая лапчатый предохранитель 14 и преодолевая сопротивление предохранительной пружинки 5 , перемещает ударник, который жалом 6 накалывает капсюль-детонатор 3 .

Взрыв капсюля-детонатора 3 , усиленный детонацией детонатора 2 , вызывает взрыв гранаты.

Устройство специальных холостых патронов ХПС-44 и ХПС-45

Специальные холостые патроны ХПС-44 и ХПС-45 пред-назначены для метания гранат ВПГ-1 и ВОГ-1; кроме того, они могут применяться также для метания винтовочных осветительных и сигнальных гранат. Патроны ХПС-44 и ХПС-45 снаряжены порохом П-45. Дульца патронов обжаты звездкой и для герметичности покрыты лаком.

В отличие от обычных холостых патронов дульца специальных холостых патронов ХПС-44 и ХПС-45 окрашены в зеленый цвет.

Маркировка, окраска и укупорка гранат ВПГ-1 и ВОГ-1

На корпус каждой гранаты ВПГ-1 и ВОГ-1 нанесена следующая маркировка: номер завода-изготовителя, номер партии и год изготовления гранат, шифр гранаты, шифр взрывчатого вещества, а также предупредительная надпись: «Стрелять только холостым патроном».

На корпус взрывателя ДВП нанесены клейма.

Пример клеймения: 1-51 ДВП ЗИД.

Здесь 1 — номер партии; 51 — год изготовления; ДВП — марка взрывателя; ЗИД — марка завода.

На корпус взрывателя ГВО нанесены клейма.

Пример клеймения: 1-51 ГВО 3-144.

Здесь 1 — номер партии; 51 — год изготовления; ГВО — марка взрывателя; 3-144 — марка завода.

Гранаты ВПГ-1 и ВОГ-1 в боевом снаряжении с боевыми взрывателями не окрашиваются.

У гранат ВПГ-1 и ВОГ-1 в инертном снаряжении с охолощенными взрывателями головные и донные части окрашиваются и черный цвет.

У гранат ВПГ-1 в боевом снаряжении с охолощенными взрывателями окрашиваются в черный цвет донные части, а у гранат ВОГ-1 — головные части (взрыватель ГВО).

Гранаты ВПГ-1 и ВОГ-1 в окончательно снаряженном виде, укомплектованные специальными холостыми патронами ХПС-44 или ХПС-45, укладываются в железные коробки, которые затем запаиваются.

В одну железную коробку укладывается гранат ВПГ-1 12 шт. и патронов ХПС-44 (или ХПС-45) 13 шт. или гранат ВОГ-1 16 шт. и патронов ХПС-44 (или ХПС-45) 17 шт.

Запаянные железные коробки с гранатами и патронами укладываются в деревянные ящики (в каждый ящик по две коробки).

На ящик наносится маркировка:

На передней стенке ящика:

Для гранат ВПГ-1

ВГ-45 — шифр гранатомета

ВПГ-1 24 шт. — шифр и количество гранат

17-5-51ТГ50 — завод, партия, год изготовления гранат и шифр взрывчатого вещества

Брутто 14 кг — вес ящика с гранатами

В служебном обращении

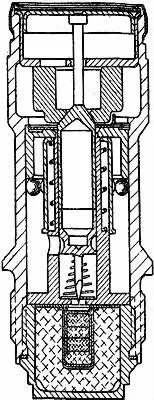

При выстреле

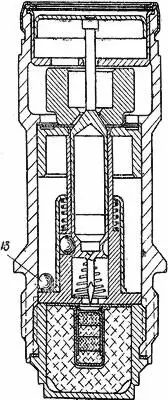

На полете

При ударе в преграду головной частью при больших углах встречи

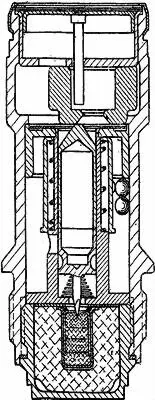

При ударе в преграду боком при малых углах встречи

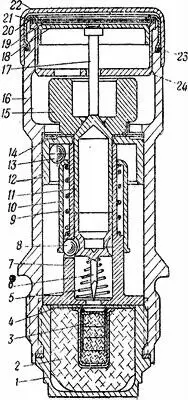

Рис. 10.Головной взрыватель ГВО к гранате ВОГ-1:

1 — стакан детонатора; 2 — детонатор; 3 — капсюль-детонатор; 4 — прокладка; 5 — предохранительная пружинка; 6 — жало; 7 — направляющая втулка; 8 — шарик; 9 — пружина; 10 — оседающая гильза; 11 — гильза ударника; 12 — втулка; 13 — шарик; 14 — лапчатый предохранитель; 15 — бокобойное кольцо; 16 — корпус; 17 — ударник; 18 — диск ударника; 19 — мембрана; 20 — прокладка; 21 — колпачок; 22 — предохранительный колпачок; 23 — чека; 24 — вкладыш

Для гранат ВОГ-1

ВГ-45 — шифр гранатомета

ВОГ-1 — шифр и количество гранат

17-4-51Т — завод, партия, год изготовления гранат и шифр взрывчатого вещества

Брутто 16 кг — вес ящика с гранатами.

На торцах ящика:

Для гранат ВПГ-1

Шифр взрывателей

Шифр специальных холостых патронов
