НКО Союза ССР - Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

в) поставить на место автоматический спуск: вставить в его гнездо пружину, вставить спуск вместе с пружиной в передний конец выреза спусковой скобы; совместить отверстие спуска с отверстием скобы и вставить ось;

г) поставить на место пружину спусковой тяги: приподнимая задний конец пружины вверх, завести передний ее конец за штифт;

д) поставить на место спусковой крючок со спусковой тягой: соединить спусковую тягу со спусковым крючком; вставить сверху спусковой крючок между ушками спусковой скобы, совместить отверстие крючка с отверстием ушков, следя при этом, чтобы перо пружины вошло в вырез крючка, после чего вставить ось спускового крючка;

е) поставить на место коромысло: нажать большим пальцем левой руки на передний конец спусковой тяги, вставить цапфы коромысла в вырезы стойки спусковой скобы; шептало должно быть направлено вперед и кверху;

ж) поставить на место курок с направляющим стержнем и боевой пружиной: соединить стержень с курком так, чтобы скос на конце стержня был направлен книзу; надеть на стержень боевую пружину; взять спусковую скобу в левую руку, нажать большим пальцем на спусковую тягу, а указательным пальцем отжимать верхний конец коромысла назад; вставить задний конец боевой пружины в вырез коромысла и ввести цапфы курка в вырезы спусковой скобы;

з) поставить курок на боевой взвод: обхватив спусковую скобу левой рукой и нажимая большим пальцем этой руки на головку курка, повернуть его книзу настолько, чтобы шептало заскочило за боевой взвод.

3. Собрать отражатель, останов затвора и разобщитель автоматического спуска:

а) вставить разобщитель сверху в гнездо ствольной коробки;

б) вставить останов затвора с пружиной в вырез отражателя;

в) вставить отражатель в паз ствольной коробки; при помощи медного гнетка дослать его доотказа вниз и забить штифт так, чтобы наружный конец его не выступал за плоскость ствольной коробки, а другой конец зашел за верхнюю плоскость отражателя.

4. Собрать защелку спусковой скобы:

а) положив ствол колодкой прицела вниз, вставить стопор запора втулки с пружиной в гнездо ствольной коробки головкой вверх;

б) вставить запор втулки в верхнее отверстие задней стенки ствольной коробки, направляя при этом флажок запора вправо; выколоткой нажать на стопор, подать запор вперед доотказа и повернуть флажок на 180°;

в) вставить втулку в нижнее отверстие ствольной коробки, направляя ее срезом вниз;

г) вставить пружину в гнездо защелки и ввести защелку в вырез ствольной коробки так, чтобы верхний ее конец вошел в поперечный вырез втулки; совместить отверстие защелки с отверстием ствольной коробки и вставить ось.

5. Собрать прицел:

а) надеть хомутик на прицельную планку продольным вырезом вверх и запиленным углом вперед;

б) соединить пружину прицельной планки с колодкой прицела так, чтобы пятка ее вошла в паз на задней стенке колодки;

в) соединить прицельную планку с колодкой прицела: установить передний конец планки около ушков колодки; нажимая на конец планки при помощи выколотки, большим пальцем левой руки послать планку вперед настолько, чтобы цапфы планки вошли в вырезы ушков колодки.

6. Собрать мушку с намушником:

а) вставить намушник в пазы выступа надульника риской вперед и при помощи медного гнетка поставить его на место до совмещения рисок;

б) вставить мушку в намушник и завинтить ее при помощи ключа.

7. Дальнейшая сборка винтовки производится как изложено выше.

а

б

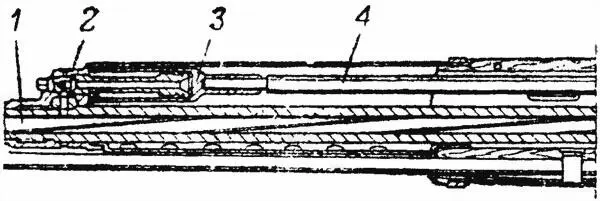

Рис. 74.Положение частей винтовки до заряжания:

1 — ствол; 2 — газовая камора с регулятором и патрубком; 3 — газовый цилиндр; 4 — шток; 5 — пружина толкателя; 6 — толкатель стебля затвора; 7 — остов затвора; 8 — стебель затвора; 9 — упор остова затвора; 10 — ромбоидальные выступы остова затвора; 11 — боек ударника; 12 — возвратная пружина; 13 — курок; 14 — боевая пружина; 15 — спусковой крючок; 16 — выступ спусковой тяги; 17 — коромысло; 18 — автоматический спуск; 19 — пружина автоматического спуска; 20 — защелка магазина; 21 — хвост защелки; 22 — магазин; 23 — подаватель; 24 — пружина подавателя; 25 — хомутик прицельной планки; 26 — предохранитель

64. Части и механизмы винтовки до заряжания находятся в следующем положении (рис. 74):

а) магазин (22)вставлен в окно ствольной коробки;

б) газовый цилиндр (3)в крайнем положении передним срезом упирается в заднюю стенку газовой каморы (2); пружина толкателя (5)стебля затвора имеет наименьшее поджатие; задний конец толкателя (6)находится в канале ствольной коробки;

в) остов затвора (7)и стебель затвора (8)находятся в крайнем переднем положении; стебель затвора упирается передним срезом в стенку ствольной коробки, задний конец остова затвора опущен книзу и опорной плоскостью упирается в упор остова затвора; стенки нижних вырезов стебля затвора опираются на ромбоидальные выступы (10)остова завтора;

г) зацеп выбрасывателя находится в вырезе пенька ствола; ударник в переднем положении, боек его (11)выступает за плоскость дна чашечки затвора; пружина ударника сжата; возвратная пружина (12)имеет наименьшее напряжение;

д) курок (13)спущен с боевого взвода; боевая пружина имеет лишь предварительное поджатие; хвост спускового крючка (15)отжат вперед, выступ (16)спусковой тяги находится в верхнем положении, разобщитель автоматического спуска опущен книзу; автоматический спуск (18)отжат вперед и выведен из сцепления с курком; пружина его (19)имеет наибольшее поджатие;

е) верхний конец защелки магазина (20)отжат вперед и находится под выступом магазина, а хвост защелки (21)магазина прижат к скобе; при снаряженном магазине (22)пружина (24)подавателя (23)сжата; очередной патрон упирается в остов затвора, а останов затвора опущен книзу; при неснаряженном магазине подаватель понят кверху, и выступ его отжимает кверху останов затвора; пружина подавателя имеет наименьшее поджатие;

ж) флажок предохранителя (26)опущен книзу; хомутик (25)прицельной планки оттянут назад.
