НКО Союза ССР - Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

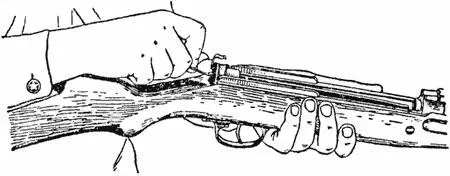

Рис. 62.Отделение ударно-спускового механизма

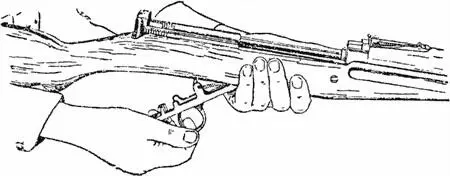

Рис. 63.Отделение ударно-спускового механизма

2. Снять ложевое кольцо:поставить винтовку вертикально, надавить выколоткой на защелку кольца, утопив ее зуб в вырез, продвинуть ложевое кольцо вверх и снять его со ствола.

3. Отделить верхний кожух:правой рукой приподнять задний конец кожуха вверх (рис. 64) и, смещая его назад, отделить от ствола.

Рис. 64.Отделение верхнего кожуха

4. Снять ствольную накладку:приподнимая передний конец ствольной накладки вверх (рис. 65), подать ее вперед до выхода заднего конца из-под колодки прицела и отделить от ствола.

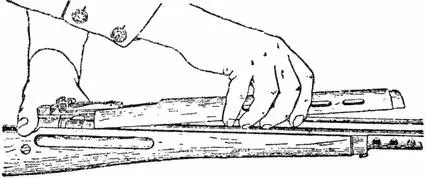

Рис. 65.Отделение ствольной накладки

5. Отделить ложу от ствола:положить винтовку головкой болта нагеля вверх, при помощи ключа вывинтить болт нагеля (рис. 66) и при помощи выколотки вытолкнуть его из трубки; повернуть винтовку прицелом вверх и, удерживая ее левой рукой (рис. 67), правой рукой отделить ствол от ложи.

Рис. 66.Вывинчивание болта нагеля

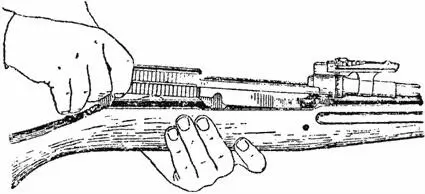

Рис. 67.Отделение ложи от ствола

6. Отделить газовый цилиндр, шток и толкатель стебля затвора:положить ствол прицелом вверх, удерживая левой рукой газовый цилиндр на патрубке; правой рукой подать шток доотказа назад, отвести его передний конец немного в сторону, а левой рукой снять газовый поршень с патрубка (рис. 68); подавая правой рукой шток вперед, вынуть его из гнезда толкателя затвора (рис. 69), затем вынуть вперед из отверстия ствольной коробки толкатель затвора с пружиной (если он не вышел оттуда вместе со штоком); снять пружину с толкателя затвора.

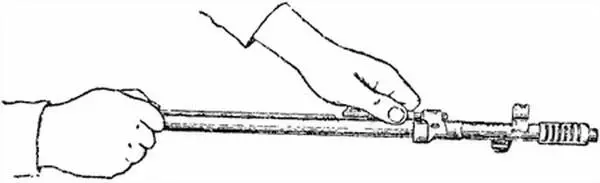

Рис. 68.Отделение газового цилиндра

Рис. 69.Отделение толкателя со штоком

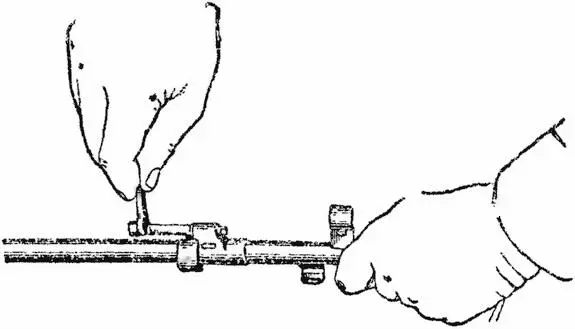

Рис. 70.Отделение патрубка

7. Отделить газовый регулятор и патрубок:положить ствол прицелом вверх и дульной частью к себе; удерживая левой рукой ствол за надульник, правой рукой отвинтить патрубок при помощи ключа, вращая его слева направо (рис. 70); вытолкнуть выколоткой регулятор из гнезда газовой каморы (рис. 71).

Рис. 71.Отделение регулятора

8. Отделить ударник от затвора:выколоткой вытолкнуть штифт ударника из отверстия остова затвора и вытащить ударник вместе с пружиной из гнезда остова затвора.

59. Порядок сборки винтовки

1. Установить регулятор и патрубок:положить ствол прицелом вверх, вставить в гнездо газовой каморы регулятор пятигранником вперед, установить грань регулятора с надлежащей цифрой кверху, так чтобы эта грань была горизонтальна, завинтить патрубок доотказа сначала рукой, а затем при помощи ключа, после чего еще раз проверить горизонтальность верхней грани регулятора.

2. Собрать газовый цилиндр, шток и толкатель стебля затвора:надеть пружину на толкатель, вставить задний конец штока в гнездо толкателя, правой рукой вставить шток с толкателем и с пружиной в отверстие ствольной коробки, подать шток доотказа назад, отвести его передний конец несколько в сторону левой рукой надеть газовый цилиндр на патрубок и вставить передний конец штока в гнездо цилиндра.

3. Присоединить к стволу ложу:удерживая ствол правой рукой за ствольную коробку, левой рукой завести передний конец кожуха в раструб надульника и ввести ствольную коробку в окно ложи; положить винтовку левой стороной на стол и, вставив с правой стороны болт нагеля, при помощи ключа завинтить его доотказа.

4. Надеть ствольную накладку:положить винтовку прицелом вверх, удерживая ее левой рукой за шейку приклада; правой рукой приподнимая передний конец ствольной накладки слегка кверху, завести задний конец ее за выступ колодки прицела и прижать ствольную накладку к стволу.

5. Надеть верхний кожух:правой рукой ввести загибы переднего конца кожуха в пазы нижнего кожуха и опустить задний конец кожуха на передний конец ствольной накладки.

6. Надеть ложевое кольцо:поставить винтовку вертикально, надеть на ложу кольцо антабкой влево и подать его вниз до заскакивания зуба защелки за передний срез кольца; предварительно утопить зуб защелки в вырез ложи.

7. Вставить шомпол:для этого нажать на защелку, ввести передний конец шомпола в отверстие выступа надульника и подать шомпол вниз настолько, чтобы зуб защелки оказался выше выступа на стержне шомпола, после чего освободить защелку.

8. Вставить ударно-спусковой механизм:повернуть винтовку прицелом вниз, предварительно проверив положение флажка запора втулки ствольной коробки, который должен быть повернут влево, ввести цапфы переднего конца спусковой скобы в вырезы ствольной коробки, нажать на задний конец спусковой скобы и энергичным толчком ладони правой руки подать спусковую скобу в вырез ложи (рис. 72); зуб защелки при этом должен заскочить в вырез скобы, а задняя стенка втулки ствольной коробки должна вплотную подойти к задней стенке ствольной коробки; повернуть винтовку прицелом вверх, опустить флажок вниз, поворачивая его слева направо.

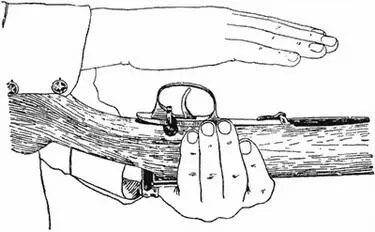

Рис. 72.Установка ударно-спускового механизма

9. Соединить ударник с остовом затвора:надеть пружину на ударник, вставить ударник с пружиной в канал остова затвора, совместить вырез ударника с отверстием для шрифта и вставить штифт.

10. Соединить остов затвора со стеблем:взять стебель затвора в правую руку вырезом вверх, рукояткой вперед, левой рукой ввести передний конец остова затвора в вырез стебля, продвинуть остов затвора доотказа назад и ввести его выступы в вырезы стебля.
