НКО Союза ССР - Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

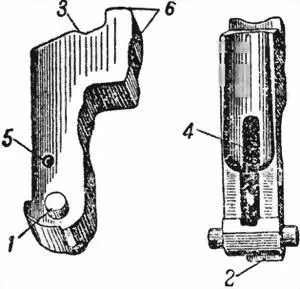

Рис. 31.Курок:

1 — цапфы; 2 — автоматический взвод; 3 — боевой взвод; 4 — продольный вырез; 5 — штифт; 6 — головка с гребнем

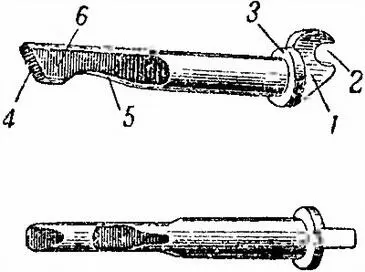

Рис. 32.Направляющий стержень:

1 — головка; 2 — вырез; 3 — кольцевой выступ; 4 — срез; 5 — нижний вырез; 6 — боковые срезы

33. Направляющий стержень(рис. 32) служит для направления боевой пружины и размыкания спусковой тяги с коромыслом. Он имеет: головку с вырезом для соединения с курком; кольцевой выступ для упора конца боевой пружины; срез для опускания спусковой тяги при взведении курка; нижний вырез , обеспечивающий подъем переднего конца спусковой тяги вверх и разъединяющий своим задним срезом при спуске курка спусковую тягу с коромыслом; боковые срезы для прохода в овальное отверстие коромысла.

34. Автоматический спуск(рис. 33) служит для предохранения спуска курка с боевого взвода при недокрытом затворе. Он имеет: отверстие для оси; выступ для соединения с курком; прилив для разобщителя автоматического спуска; гнездо для упора пружины автоспуска.

Рис. 33.Автоматический спуск:

1 — отверстие для оси; 2 — выступ; 3 — прилив; 4 — гнездо; 5 — пружина

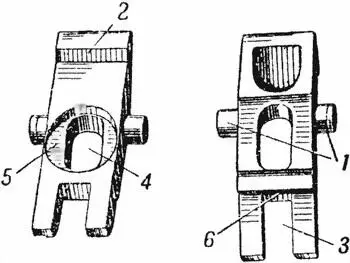

Рис. 34.Коромысло:

1 — цапфы; 2 — шептало; 3 — нижний вырез; 4 — овальное отверстие; 5 — гнездо; 6 — поперечный уступ

35. Коромысло(рис. 34) служит для удержания курка на боевом взводе. Оно имеет: цапфы для соединения со спусковой скобой; шептало для постановки курка на боевой взвод; нижний вырез для прохода конца спусковой тяги; овальное отверстие для прохода направляющего стержня боевой пружины; гнездо для упора конца боевой пружины и поперечный уступ для выступа спусковой тяги.

36. Спусковая тяга(рис. 35) служит для освобождения боевого взвода курка с шептала коромысла. Она имеет: передний плоский конец для прохода в вырез коромысла; стойку , на которую действует направляющий стержень боевой пружины и опускает спусковую тягу вниз; выступ для действия на уступ коромысла и загнутый конец для соединения со спусковым крючком.

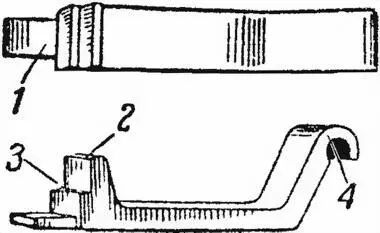

Рис. 35.Спусковая тяга:

1 — передний плоский конец; 2 — стойка; 3 — выступ; 4 — загнутый конец

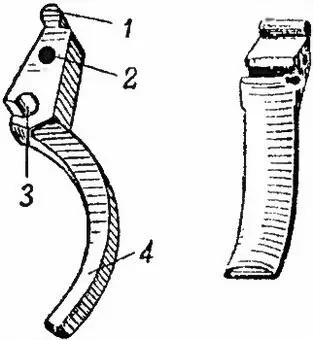

Рис. 36.Спусковой крючок:

1 — головка; 2 — отверстие для оси; 3 — вырез для пружины; 4 — хвост

37. Спусковой крючок(рис. 36) служит для приведения в действие частей ударно-спускового механизма. Он имеет: головку для соединения со спусковой тягой; отверстие для оси; вырез для прохода длинного пера пружины спусковой тяги и хвост для действия на него пальцем руки.

38. Пружина спусковой тяги(рис. 37) отводит передний конец спусковой тяги вверх, а хвост спускового крючка вперед. Она имеет: изогнутое короткое перо для действия на спусковую тягу; длинное перо для отвода хвоста спускового крючка вперед; выгнутый конец для штифта, удерживающего пружину от продольного смещения в спусковой скобе.

39. Предохранитель спускового механизма(рис. 38) служит для предохранения от случайного выстрела. Он имеет: стержень для соединения со спусковой скобой; флажок , ограничивающий смещение спускового крючка назад при отпущенном флажке предохранителя; выступ головки для ограничения проворота предохранителя; вырез для головки упора, который под действием пружины фиксирует положение флажка предохранителя.

Рис. 37.Пружина спусковой тяги:

1 — изогнутое короткое перо; 2 — длинное перо; 3 — выгнутый конец

Рис. 38.Предохранитель:

1 — стержень; 2 — флажок; 3 — выступ головки; 4 — вырез для головки упора

Рис. 39.Защелка магазина:

1 — верхний срез; 2 — отверстие для оси; 3 — полукруглый вырез; 4 — гнездо; 5 — хвост; 6 — ось хвоста

40. Защелка магазина(рис. 39) служит для крепления магазина в окне ствольной коробки. Она имеет: верхний срез , заскакивающий за выступ на задней стенке магазина; отверстие для оси, соединяющей защелку со спусковой скобой; полукруглый вырез для прохода выступа магазина; гнездо для пружины защелки магазина; хвост , соединяемый с защелкой при помощи оси. При установленном магазине хвост защелки откидывается, благодаря чему произвольное выскакивание магазина из окна ствольной коробки при случайном нажатии на защелку магазина невозможно.

41. Магазин(рис. 40) служит для помещения 10 патронов и подачи очередного патрона в окно ствольной коробки, где он захватывается затвором и подается в патронник. Магазин состоит из коробки, подавателя, пружины подавателя, крышки коробки и защелки крышки.

Рис. 40.Магазин:

1 — коробка; 2 — подаватель; 3 — пружина подавателя; 4 — крышка коробки; 5 — защелка крышки

Рис. 41.Коробка магазина:

1 — передний выступ; 2 — задний выступ; 3 — передние загибы; 4 — загнутые крылья; 5 — вертикальные выступы; 6 — задние вертикальные выступы; 7 — жолоб; 8 — нижние бортики

42. Коробка магазина(рис. 41) служит для помещения подающего механизма и патронов. Она имеет: передний выступ , заходящие за уступ передней стенки окна ствольной коробки при постановке магазина; задний выступ для защелки магазина; передние загибы для ограничения подъема подавателя; загнутые крылья для удержания и направления очередного патрона; вертикальные выступы для направления патрона; задние вертикальные выступы для удержания нижележащего патрона от продольного смещения; жолоб на задней стенке для прохода выступа подавателя и нижние бортики для крепления крышки магазина.
