НКО Союза ССР - Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

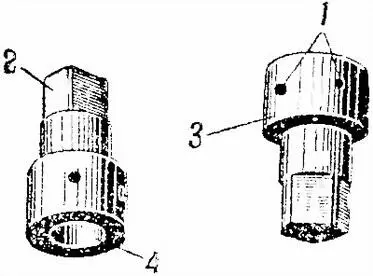

Рис. 6.Газовый регулятор:

1 — поперечные отверстия; 2 — головка; 3 — заплечико; 4 — продольный цилиндрический канал

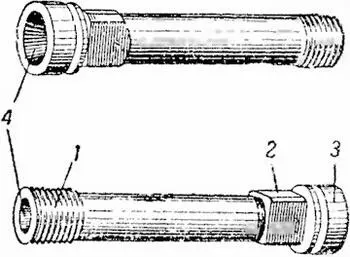

Рис. 7.Газовый патрубок:

1 — нарезная часть; 2 — квадратная часть; 3 — цилиндрическая часть; 4 — канал

8. Газовый патрубок(рис. 7) служит для направления пороховых газов на газовый цилиндр. Газовый патрубок имеет нарезную часть для соединения с газовой каморой, квадратную часть для завинчивания и отвинчивания патрубка при помощи ключа, цилиндрическую часть для соединения с газовым цилиндром и канал для отвода газов.

9. Мушка с намушником(рис. 8) служит для наводки винтовки в цель. Мушка имеет стержень, нарезной конец для соединения с намушником, квадратную часть для ключа при завинчивании и отвинчивании мушки и разрез для прочного удержания мушки в намушнике. Намушник имеет трапециевидный выступ для крепления в пазу надульника, нарезное отверстие для стержня мушки, верхнее отверстие для ключа и риску на передней плоскости для отметки правильного положения мушки на выступе надульника.

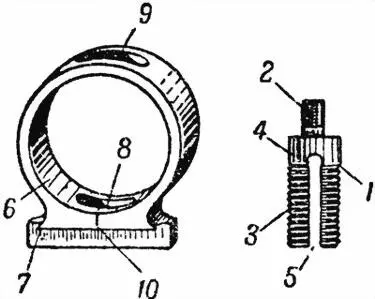

Рис. 8.Мушка с намушником;

1 — мушка; 2 — стержень; 3 — нарезной конец; 4 — квадратная часть; 5 — разрез; 6 — намушник; 7 — трапециевидный выступ; 8 — нарезное отверстие; 9 — верхнее отверстие; 10 — риска

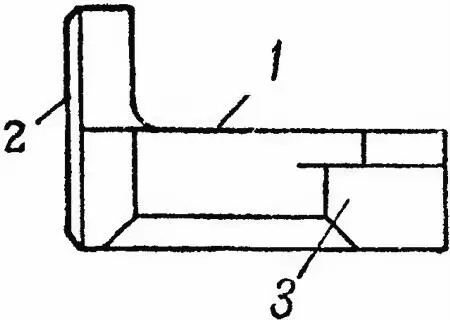

Рис. 9.Защелка шомпола:

1 — стержень; 2 — головка; 3 — выступ

10. Защелка шомпола(рис. 9) служит для крепления шомпола на винтовке. Защелка состоит из стержня и пружины . Стержень имеет головку с насечкой и выступ , которым защелка удерживает шомпол в отверстии выступа надульника.

11. Прицел(рис. 10) служит для придания винтовке соответствующих углов прицеливания. Он состоит из колодки прицела, прицельной планки, пружины прицельной планки, хомутика и защелок хомутика с пружинами.

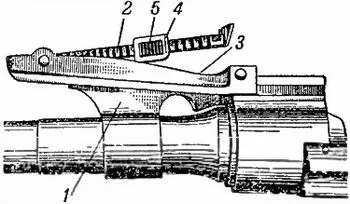

Рис. 10.Прицел:

1 — колодка прицела; 2 — прицельная планка; 3 — пружина прицельной планки; 4 — хомутик; 5 — защелки хомутика

12. Колодка прицела(рис. 11) служит основанием прицела. Она имеет: сектора для установки высот прицела, проушины для цапф прицельной планки, продольный канал для прохода толкателя стебля затвора, кольцо, пазы и поперечное отверстие для крепления колодки на стволе.

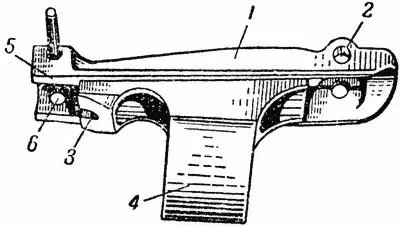

Рис. 11.Колодка прицела:

1 — сектора; 2 — проушины; 3 — продольный канал; 4 — кольцо; 5 — пазы; 6 — поперечное отверстие

13. Прицельная планка(рис. 12) служит для установки хомутика на требуемую дистанцию. На верхней плоскости планки с правой стороны нанесены четные цифры от 2 до 14, а с левой стороны — нечетные цифры от 1 до 15, а в измененной винтовке цифры нанесены и на нижней плоскости прицельной планки. Расстояния между делениями соответствуют 100 м дальности стрельбы.

Рис. 12.Прицельная планка:

1 — цифры; 2 — вырезы; 3 — гривка с прорезью

Кроме того, прицельная планка имеет: цапфы для соединения с проушинами колодки, вырезы для выступов защелок хомутика и гривку с прорезью для прицеливания. Для удержания планки в приданном ей положении служит пластинчатая пружина , помещающаяся в пазу колодки прицела.

14. Хомутик прицельной планки(рис. 13) служит для придания надлежащей высоты гривке прицельной планки. Он имеет: продольный паз для соединения с прицельной планкой, поперечный паз для помещения защелок с пружинами и вырез для устранения закрывания мушки при прицеливании. Защелки хомутика служат для удержания хомутика на прицельной планке в приданном положении, для чего на концах защелок сделаны выступы , которые под действием пружины заскакивают в боковые вырезы прицельной планки.

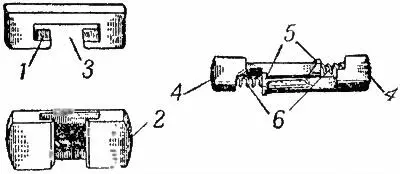

Рис. 13.Хомутик прицельной планки:

1 — продольный паз; 2 — поперечный паз; 3 — вырез; 4 — защелки хомутика; 5 — выступы защелок; 6 — пружины защелок

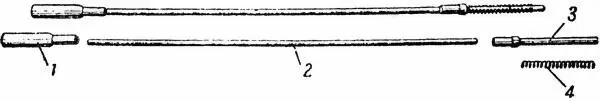

Рис. 14.Газовый цилиндр со штоком и толкателем:

1 — газовый цилиндр; 2 — шток; 3 — толкатель; 4 — пружина толкателя

15. Газовый цилиндр со штоком и толкателем(рис. 14) служит для передачи энергии пороховых газов стеблю затвора. Газовый цилиндр имеет несквозной канал для патрубка и гнездо для соединения со штоком. Шток представляет собой цилиндрический стержень, один конец которого входит в гнездо газового цилиндра, а другой — в гнездо толкателя. На задний конец толкателя надевается пружина, которая после прекращения действия газов на газовый цилиндр возвращает в переднее положение толкатель, шток и газовый цилиндр.

16. Ствольная коробка(рис. 15) служит для соединения следующих частей винтовки: ствола, затвора, ударно-спускового механизма, магазина, отражателя с остановом, втулки, запора втулки, разобщителя и защелки спусковой скобы. Ствольная коробка со стволом соединена при помощи нарезки. На переднем конце ствольная коробка имеет: выступ с продольными пазами и поперечным вырезом для крепления колодки прицела и цилиндрическое отверстие для толкателя стебля затвора. На выступе выбиты год изготовления винтовки, марка завода-изготовителя, а ниже выступа, слева — номер винтовки. Полукруглый вырез предназначен для болта нагеля. Внизу ствольная коробка имеет: нижний выступ с полукруглыми вырезами для крепления спусковой скобы, задний вы рез для защелки спусковой скобы и отверстие для оси защелки.

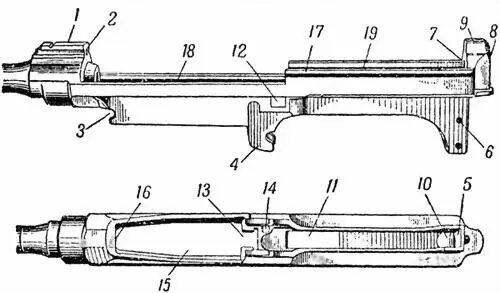

Рис. 15.Ствольная коробка:
