НКО Союза ССР - Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

Защелка магазинапредставляет одно целое с своей нижней частью (нет отжимного хвоста); поэтому необходимо обращать больше внимания на устранение случайных нажатий на хвост защелки во избежание выпадения магазина из окна ствольной коробки.

Курокотличается от курка винтовки обр. 1940 г. только очертанием головки.

Рис. 87.Ударно-спусковой механизм:

1 — защелка магазина; 2 — курок

б) Стебель затворане имеет выреза на заднем конце и продольных боковых выемов, сделанных на стебле затвора винтовки обр. 1940 г. для облегчения.

в) Магазинимеет несколько большую длину и иное крепление крышки.

Крышка магазинакрепится с коробкой при помощи пружин, укрепленных на крышке, на которых сделаны выступы, заскакивающие в боковые отверстия коробки магазина при установке крышки.

г) Ложа(рис. 88) составная, состоящая из приклада и цевья. Цевье на переднем конце имеет металлический наконечник, на правой стороне — дорожку для шомпола, а на заднем конце — выступ для соединения с прикладом.

В жолобе приклада имеется шомпольное гнездо, которое совместно с шомпольным упором удерживает шомпол в жолобе ложи; на переднем конце приклада сделан прямоугольный вырез для соединения с цевьем.

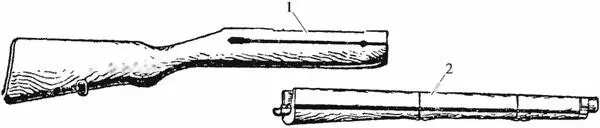

Рис. 88.Ложа:

1 — приклад; 2 —цевье

Рис. 89.Шомпол:

1 — рукоятка; 2 — шомпольный упор

д) Шомпол(рис. 89) крепится на правой стороне в жолобе ложи. Он имеет рукоятку в виде трубки, в которой помещается шомпольный упор с пружиной. Рукоятка вращается на конце стержня шомпола для удобства пользования шомполом при чистке винтовки.

е) Ствольная накладка и кожухотличаются в основном от ствольной накладки и кожуха винтовки обр. 1940 г. размерами (ствольная накладка длиннее, а кожух короче).

ж) Крепление ствола с ложей, ствольной накладкой и кожухомосуществляется при помощи двух ложевых колец и болта нагеля. Ложевые кольца удерживаются защелками, расположенными в нижней части цевья, а болт нагеля вставляется в трубку с правой стороны и удерживается стрежнем шомпола. Ложевые кольца разрезные пружинные.

з) Верхняя антабкарасположена на заднем конце надульника; соответственно этому очертание задней части надульника отличается от очертания надульника винтовки обр. 1940 г. Нет защелки в нижнем выступе надульника, поскольку шомпол крепится в жолобе ложи.

и) Штыкболее длинный и нет бортика защелки штыка. Поэтому при отбивании штыкового удара нужно стараться избегать нанесения ударов по защелке. В противном случае возможно соскакивание штыка с винтовки.

3. Порядок разборки винтовки обр. 1938 г. такой же, как и винтовки обр. 1940 г., за исключением отделения шомпола, ложи и крышки магазина.

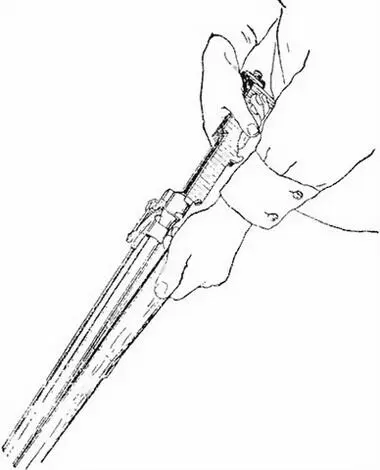

Рис. 90.Отделение шомпола

а) Отделить шомпол(рис. 90): нажать выколоткой на шомпольный упор и сместить его доотказа назад; приподнять рукоятку шомпола вверх до вывода из гнезда и вытянуть шомпол из-под ложевых колец на себя.

б) Снять ложевые кольца:при помощи выколотки утопить зуб защелки в вырез цевья и сместить ложевые кольца вверх — сначала верхнее, затем нижнее.

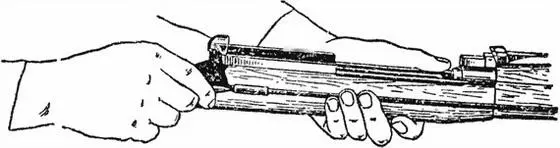

Рис. 91.Отделение приклада

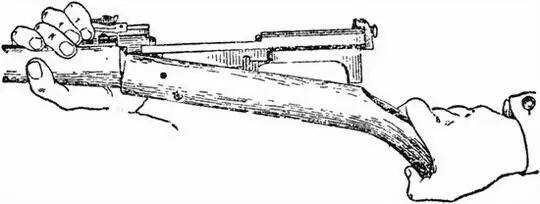

Рис. 92.Отделение цевья

в) Отделить кожух:положить винтовку на какой-либо предмет прицелом вверх, правой рукой приподнять задний конец кожуха и сместить его на себя.

г) Снять ствольную накладку:приподнимая передний конец накладки вверх, подать ее вперед до выхода заднего конца из-под колодки прицела.

д) Отделить приклад и цевье:положить винтовку на какой-либо предмет прицелом вверх; при помощи выколотки вытолкнуть болт нагеля из трубки справа налево; приподнять задний конец винтовки вверх (рис. 91) и отделить приклад; опуская задний конец цевья вниз (рис. 92) и, снимая его на себя, отделить цевье от ствола.

Сборка винтовки производится в обратной последовательности.

ОСОБЕННОСТИ УСТРОЙСТВА 7,62-мм АВТОМАТИЧЕСКОЙ ВИНТОВКИ обр. 1940 г.

1.7,62-мм автоматическая винтовка обр. 1940 г. отличается от 7,62-мм самозарядной винтовки обр. 1940 г. тем, что позволяет вести одиночный и автоматический огонь. Переход от одного вида огня к другому осуществляется при помощи переводчика.

2. Автоматическая винтовка предназначается для выполнения тех же огневых задач, которые возлагаются на самозарядную винтовку, так как нормальным видом огня из автоматической винтовки является одиночный огонь.

3. Стрельбу из автоматической винтовки непрерывным автоматическим огнем разрешается вести при недостатке ручных пулеметов.

4. Нормальным видом автоматического огня является огонь короткими очередями по 3―5 выстрелов. В исключительных случаях, в момент отражения атаки и при других видах напряженного боя разрешается вести непрерывный автоматический огонь до полного израсходования патронов из магазина, но длительной такого огня не должна превышать 30 выстрелов (3 магазина) подряд, во избежание чрезмерного нагрева ствола.

5. Хорошо натренированный стрелок может произвести из автоматической винтовки при стрельбе короткими очередями 40―50 прицельных выстрелов в минуту, а непрерывным огнем — 70―80 выстрелов, не считая времени на снаряжение магазинов.

6. Кучность боя винтовки при автоматическом огне значительно хуже кучности боя при одиночном огне. Поэтому стрельба короткими очередями должна вестись на дистанции не свыше 300 м, а непрерывным автоматическим огнем — не свыше 200 м.

7. По весовым данным и размерам автоматическая винтовка не отличается от самозарядной винтовки обр. 1940 г. По устройству она аналогична самозарядной винтовке, за исключением ударно-спускового механизма, предохранитель которого в автоматической винтовке выполняет также роль переводчика.

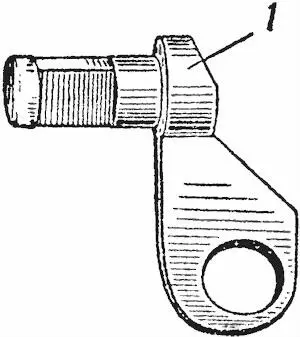

Рис. 93.Предохранитель:
