8. В автоматической винтовке предохранитель (рис. 93) не имеет на головке выступа, который в самозарядной винтовке ограничивает проворот флажка предохранителя вправо, и, кроме того, на головке предохранителя сделан скос для обеспечения большего отхода хвоста спускового крючка назад.

9. Положение флажка предохранителя при одиночной стрельбе и при ударно-спусковом механизме, поставленном на предохранитель, такое же, как и в самозарядной винтовке.

10. Для автоматической стрельбы флажок предохранителя нужно повернуть вправо доотказа, т. е. на 180° относительно его положения при одиночной стрельбе.

11. Взаимодействие деталей ударно-спускового механизма при автоматической стрельбе сводится к следующему:

а) при нажатии на спусковой крючок хвост его, благодаря скосу на головке предохранителя, продвигается дальше назад, а головка — вперед;

б) спусковая тяга, вследствие большего продвижения головки спускового крючка вперед, смещается дальше относительно заднего конца направляющего стержня боевой пружины;

в) при движении спусковой тяги вперед она освобождает курок с боевого взвода; курок наносит удар по ударнику; боек разбивает капсюль — происходит выстрел;

г) при движении затвора назад курок становится только на автоматический взвод, так как направляющий стержень боевой пружины хотя и действует на стойку спусковой тяги, но не разъединяет ее с коромыслом;

д) стебель затвора, придя в крайнее переднее положение, освобождает курок с автоматического взвода; таким образом происходит очередной выстрел;

е) для прекращения автоматической стрельбы достаточно освободить хвост спускового крючка (продвинуть палец вперед); спусковая тяга сместится назад и освободит коромысло, которое задержит курок на боевом взводе.

7,62-мм СНАЙПЕРСКАЯ ВИНТОВКА обр. 1940 г.

Снайперская винтовка обр. 1940 г. (рис. 94) служит для ведения точной стрельбы по различным целям, особенно малого размера и появляющимся на короткое время.

Она также обеспечивает лучшие результаты стрельбы в сумерках, на рассвете, при заходе солнца и в пасмурную погоду по сравнению с обычной самозарядной винтовкой обр. 1940 г.

Рис. 94.Снайперская винтовка обр. 1940 г. с оптическим прицелом

Снайперская винтовка обр. 1940 г. отличается от самозарядной винтовки обр. 1940 г. только наличием оптического прицела, установленного на винтовке при помощи кронштейна, и более строгой обработкой канала ствола для получения требуемой кучности боя.

Устройство оптического прицела винтовки обр. 1940 г.

Оптический прицелк самозарядной винтовке обр. 1940 г. представляет собой оптическую визирную трубку постоянного увеличения.

Прицел состоит из трех основных частей (рис. 95): корпуса прицела, объектива и окуляра.

Эти три части взаимозаменяемы.

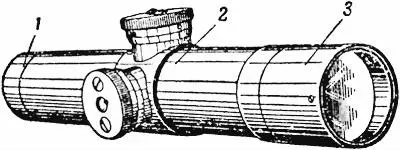

Рис. 95.Оптический прицел обр. 1940 г.:

1 — объектив; 2 — корпус прицела; 3 — окуляр

На корпусе прицела выгравированы марка завода, год выпуска и номер прицела.

Оптическая схема прицела

Оптическая схема прицела (рис. 96) состоит из двухлинзового объектива, диафрагмы, оправы с перекрестьем, оборачивающей системы, содержащей в себе четыре линзы, и трехлинзового окуляра.

Рис. 96.Оптическая схема прицела:

1 — двухлинзовый объектив; 2 — диафрагма с перекрестьем; 3 — оборачивающая система; 4 — трехлинзовый окуляр

Основные данные прицела

1. Увеличение 3,5×

2. Поле зрения 4°30′

3. Диаметр выходного зрачка 6 мм

4. Светосила 36

5. Удаление выходного зрачка 72 мм

6. Длина 169 мм

7. Вес 270 г

8. Разрешающая сила 17″

Объектив(рис. 97). Назначение объектива — получить действительное, обратное и уменьшенное изображение предмета, которое в дальнейшем рассматривается через другие оптические детали.

Объектив состоит из двух линз, склеенных между собой. Эти линзы закреплены в оправе.

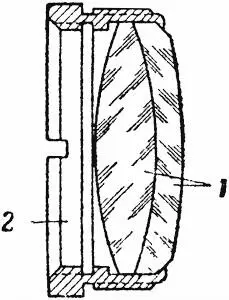

Рис 97.Разрез объектива:

1 — линзы; 2 — оправа

Корпус прицела(рис. 98) представляет собой трубку, внутри которой расположена оправа с вмонтированными в ней линзами оборачивающей системы, и механизмы для установки углов прицеливания и боковых поправок.

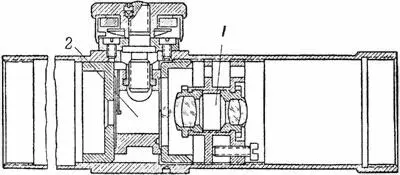

Рис. 98.Разрез корпуса прицела:

1 — оборачивающая система; 2 — механизм установки углов прицеливания и боковых поправок

Оборачивающая система(рис. 99) состоит из четырех линз, склеенных по две. Каждая пара линз оборачивающей системы закатана в оправку и ввертывается в общую оправу оборачивающей системы.

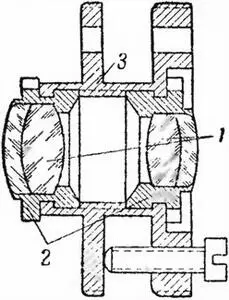

Рис. 99.Разрез оборачивающей системы:

1 — линзы оборачивающей системы; 2 — оправки линз оборачивающей системы; 3 — оправа оборачивающей системы

Общая оправа оборачивающей системы имеет на наружной поверхности резьбу, которой она ввертывается в корпус прицела. Оборачивающая система перевертывает изображение, даваемое объективом, и одновременно увеличивает это изображение в 1,52×.

Механизм установки углов прицеливания и боковых поправок

Механизм(рис. 100) состоит из: оправы перекрестья; двух шайб маховичков; двух пружинных шайб; шкалы боковых поправок; шкалы дистанций; двух накладок; маховичка для установки углов прицеливания; маховичка для установки боковых поправок и шайбы.

Перекрестье состоит из трех нитей: двух горизонтальных и одной вертикальной.

Вертикальная нить называется прицельным пеньком и служит для прицеливания, при котором производится совмещение вершины прицельного пенька с точкой прицеливания.

Горизонтальные нити называются выравнивающими и предназначаются для того, чтобы избежать сваливания винтовки при прицеливании и стрельбе.

Вершина пенька находится на одном уровне с верхним срезом боковых выравнивающих нитей.

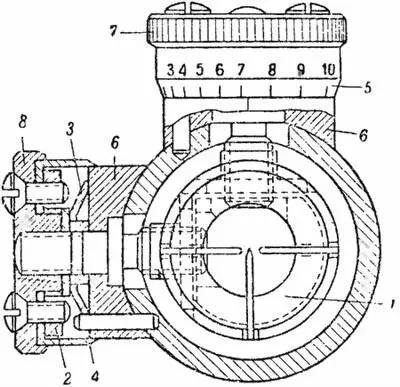

Рис. 100.Механизм установки углов прицеливания и боковых поправок:
