Офицерская Стрѣлковая Школа - Наставленiе для обученiя стрѣльбѣ изъ ружья-пулемета образца 1902 года

д) Сборка частей ствола и ствольной коробки.

14) Вставить боковую пластинку на мѣсто и привинтить ее винтами къ ствольной коробкѣ, наблюдая, чтобы выступъ на пластинкѣ пришелся противъ выступа въ задней части ствольной коробки.

15) Вставить ладыжкувъ гнѣздо (щель) ствольной коробки. Вставить хвостовую планку ствольной коробки въ пазъ въ коробкѣ и забить ее на мѣсто. Вставить шпильку.

16) Вставить выбрасыватель, наблюдая, чтобы выпуклая сторона головки находилась сзади, а дыра выбрасывателя пришлась напротивъ ушковъ ствольной коробки. Вставить шпильку выбрасывателя. Вставить въ шпильку проволочную чеку.

17) Вставить шатунъсъ движкомъ въ ушки ствольной коробки (фиг. 16); вставить съ лѣвой стороны чеку, пружинной частью впередъ, и легкими ударами колотушки дослать ее на мѣсто.

Фиг. 16.

18) Соединить прикладъ съ замочной коробкою.Вставить прикладъ въ замочную коробку такъ, чтобы дыра въ хвостѣ коробки совпала съ дырою на прикладѣ. Если же прикладъ не доходитъ, то догнать его на мѣсто деревянной колотушкой и завинтить хвостовой винтъ.

19) Вставить спусковой механизмъ въ замочную коробку.Для этого взять прикладъ въ лѣвую руку, а правой вставлять спусковую скобу со спусковымъ механизмомъ снизу заднимъ концомъ въ щель коробки, затѣмъ повернуть переднiй конецъ вверхъ такъ, чтобы дыры въ ушкахъ спусковой скобы совпали съ дырами щекъ замочной коробки.

20) Вставить предохранительный взводъ.Вложить его въ дыру съ лѣвой стороны коробки такъ, чтобы выступы его пришлись противъ вырѣза лѣвой стѣнки коробки и затѣмъ повернуть и вложить на мѣсто.

21) Вставить нижнюю крышку замочной коробки, наблюдая, чтобы дыры въ крышкѣ совпали съ дырами въ спусковой скобѣ и въ щекахъ замочной коробки. Затѣмъ вставить пружинную чеку и догнать чеку на мѣсто деревяннымъ молоткомъ.

22) Собрать подаватель:

а) Надѣть короткую спиральную пружину на задержку ствольной коробки, наблюдая, чтобы длинный конецъ пружинки взошелъ въ имѣющееся для нея гнѣздо въ задержкѣ. Вставить задержку въ вырѣзъ подавателя такъ, чтобы короткiй конецъ пружины взошелъ въ малый зарѣзъ подавателя. Придерживая задержку, вставить шпильку въ подаватель. Затѣмъ надѣть на шпильку пружину подавателя такъ, чтобы короткiй конецъ пружины взошелъ въ зарѣзъ подавателя и продвинуть шпильку (фиг. 17).

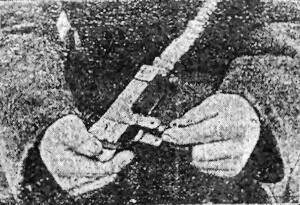

Фиг. 17.

б) Вложить подаватель въ прiемникъ.Для этого сначала одѣть шпильку (съ дырою) на конецъ пружины подавателя и вставить подаватель въ прiемникъ, причемъ дѣйствуя шпилькой, вложить конецъ пружины подавателя въ зарѣзъ прiемника. Вставить ось, пригоняя ее на мѣсто ударами молотка (фиг. 18), въ конецъ ея продѣть проволочную чеку.

23) Вставить пружину отражателя и отражатель.Пружина вставляется черезъ верхнее окно короба, отражатель вставляется также. Затѣмъ вставляется пружинная чека съ правой стороны.

Фиг. 18.

24) Собрать направляющую планку.Колѣнчатую пластинчатую пружину вложить въ пазъ планки и завинтить винтомъ.

Вставить въ гнѣздо планки спиральную пружинку личинки. Надѣть личинку; при этомъ наблюдать, чтобы пружинка взошла въ вырѣзъ личинки. Вложить въ окно короба и завинтить винтомъ.

25) Собрать затворъ.Для сборки затвора надѣть пружину ударника на стебель ударника и вложить ударникъ съ пружиной въ каналъ затвора, наблюдая, чтобы гнѣздо на вѣнчикѣ пришлось противъ дыры на затворѣ. Затѣмъ, держа затворъ въ лѣвой рукѣ, какъ при разборкѣ, завинтить винтъ ударника.

26) Вложить затворъ въ ствольную коробку.Положить ствольную коробку на правый бокъ, взять затворъ въ лѣвую руку и заднимъ концомъ вставить въ нижнее окно ствольной коробки. Затѣмъ затворъ перекосить (фиг. 19) и правой рукой ввести сосокъ движка шатуна въ продольный пазъ затвора. Послѣ этого, одновременно подавая заднюю часть затвора назадъ, а переднюю впередъ, вложить затворъ на мѣсто. Перевернуть ствольную коробку на противуположную сторону, вставить затворную чеку въ отверстiя въ коробкѣ и затворѣ. Нажать пальцемъ на пятку чеки и, повертывая ее на право, поставить на мѣсто.

Фиг. 19.

27) Вложить стволъ въ кожухъ.Для того чтобы вставить стволъ во внутрь короба и кожуха, положить коробъ верхней крышкой книзу, затѣмъ взявши стволъ въ правую руку вложить его, наблюдая, чтобы выступы ствольной коробки взошли въ пазы короба, Послѣ того, удерживая ствольную коробку за ось вилки шатуна, продвинуть стволъ впередъ на мѣсто.

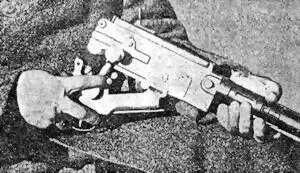

Фиг. 20.

28) Соединить прикладъ съ коробомъ и ствольной коробкой(фиг. 20). Поставить курокъ на боевой взводъ. Держа коробъ въ лѣвой рукѣ, взять прикладъ въ правую руку и вставить зацѣпы замочной коробки въ гнѣзда короба и, подавая рукоять назадъ, ввести конецъ рычага въ пазы хвостовой планки и тѣмъ соединить прикладъ съ коробомъ и ствольной коробкой; спустить курокъ.

29) Завинтить соединительный винтъ.

75. До начала стрѣльбы ружье-пулеметъ не заряжено, стволъ запертъ затворомъ, въ хвостовую планку ствольной коробки упирается возвратный рычагъ, курокъ спущенъ, переводчикъ поставленъ для одиночной стрѣльбы.

Для заряжанiя въ прiемникъ надо вставить обойму съ патронами. Затѣмъ повернуть рукоятку и отпустить ее. При вращенiи рукоятки произойдутъ слѣдующiя измѣненiя во взаимномъ положенiи частей.

76. При вращенiи рукоятки назадъ , возвратный рычагъ, посаженный на квадратъ боевой оси, будетъ также вращаться и, упираясь въ стержень возвратной пружины, подастъ его назадъ и сожметъ пружину. Переднiй же конецъ этого рычага (головная часть), находясь въ пазахъ хвостовой планки, отведетъ ствольную коробку со стволомъ назадъ. При этомъ движенiи скошенный конецъ хвостовой планки, упираясь въ головку курка, вращаетъ его и передвигаетъ стержень боевой пружины, при чемъ боевая пружина сжимается, а курокъ становится на боевой взводъ, такъ какъ боевой взводъ его заскакиваетъ за шептало.

При томъ же движенiи ствольной коробки назадъ, затворъ, идя шипомъ своимъ по верхнему пазу направляющей планки, поднимается переднимъ концомъ кверху, а затѣмъ, при концѣ движенiя, онъ, когда шипъ его выйдетъ изъ верхняго паза, переднимъ концомъ опускается книзу.
