Офицерская Стрѣлковая Школа - Наставленiе для обученiя стрѣльбѣ изъ ружья-пулемета образца 1902 года

Фиг. 58.

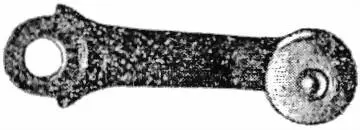

69. Рукоятка(фиг. 59) служитъ для вращенiя боевой оси, а вмѣстѣ съ тѣмъ для передвиженiя ствольной коробки со стволомъ.

Если подать рукоять назадъ, то она повернетъ боевую ось, а съ нею и подыметъ возвратный рычагъ и, стало быть, потянетъ назадъ стволъ со ствольною коробкою, сожметъ возвратную пружину и сдѣлаетъ все то, что дѣлаетъ при выстрѣлѣ отдача. Рукояткою дѣйствуютъ когда нужно произвести первое заряжанiе. Рукоятка имѣетъ круглую дыру для надѣванiя на боевую ось; выступъ для вращенiя боевой оси и шаровидную ручку.

Фиг. 59

Фиг. 60.

70. Соединительный винтъ(съ рукояткой) (фиг. 60) служитъ для соединенiя приклада съ коробомъ.

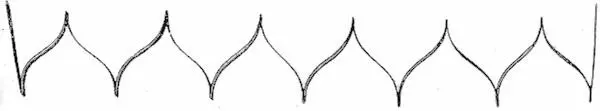

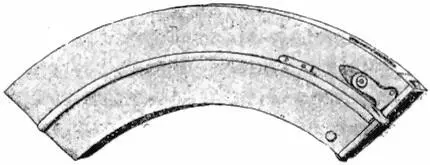

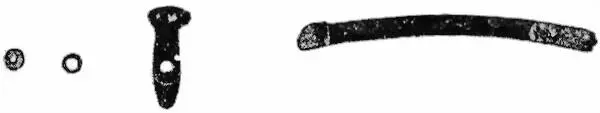

71. Патронная обойма(фиг. 61) назначена для помѣщенiя 25 патроновъ; она состоитъ изъ коробки, пустой внутри, съ концевъ открытой. Вѣсъ обоймы безъ патроновъ 89½ золот., а съ 25 патронами 2½ фун. Снаружи, на той стѣнкѣ, которая при стрѣльбѣ будетъ слѣва отъ стрѣляющаго, приклепана пластинчатая пружинаи крючекъ(фиг. 62) съ зубомъ для задержанiя этой пружины. Эта боковая пружина служитъ для задержки патроновъ въ обоймѣ. Сзади и спереди обоймы имѣются два выступа для прочнаго укрѣпленiя обоймы въ прiемникѣ. При вставленiи обоймы въ прiемникъ крючекъ, попадая въ пазъ прiемника, отходитъ назадъ и автоматически освобождаетъ боковую пружину, отчего патроны будутъ выходить изъ обоймы. При вставленiи обоймы въ прiемникъ переднiй выступъ обоймы войдетъ въ переднiй вырѣзъ приемника, а заднiй — будетъ захваченъ и удержанъ на мѣстѣ защелкою, находящеюся въ прiемникѣ. Для подачи патроновъ, внутри обоймы помѣщается колѣнчатая пружина(фиг. 63), къ концамъ которой прикрѣплены: сверху пластинка (фиг. 64) а снизу — подаватель (фиг. 65). Верхняя пластинка образуетъ стѣнку и закрываетъ верхнее отверстiе обоймы, а подаватель прилегаетъ къ патронамъ и толкаетъ ихъ къ нижнему отверстiю. Обойму снаряжаютъ руками или снаряжателемъ.

Фиг. 61.

Фиг. 62.

Фиг. 63.

Фиг. 64.

Фиг. 65

Снаряжательсостоитъ изъ коробки, такого же вида, какъ и обойма, но шире и длиннѣе; половина этой коробки сверху открыта и въ нее кладется одна патронная обойма, а другая половина снаряжателя имѣетъ откидывающуюся вверхъ крышку; въ эту половину кладутъ патроны, затѣмъ закрываютъ крышку и, особымъ рычагомъ съ рукояткою, надавливаютъ на патроны и вдвигаютъ ихъ въ обойму.

72. При каждомъ ружьѣ-пулеметѣ полагается принадлежность для сбереженiя, разборки, сборки и чистки его.

1) Для чистки канала ствола — длинный шомполъ; онъ иметъ рукоятку на одномъ концѣ и прорѣзи для укрѣпленiя палки на другомъ.

2) Для чистки патронника — колѣнчатый шомполъсъ рукояткой.

3) Для отвинчиванiя и завинчиванiя винтовъ отвертка съ лезвiем и рукояткою.

4) Приборъдля разборки и сборки пружинъ боевой и возвратной.

5) Молотоки шпилькадля выколачиванiя шпилекъ ружья-пулемета.

6) Плоскогубцыдля выниманiя пружинной чеки отражателя, проволочныхъ чекъ и другихъ частей (у унтеръ-офицера).

73. Для отдѣленiя приклада съ замочнымъ и спусковымъ механизмомъ отъ короба съ кожухомъ:

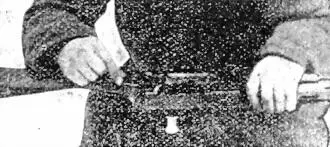

1) Отвинтить соединительный винтъ(фиг. 1). Положить ружье-пулеметъ рукояткой внизъ, взять правой рукой за головку соединительнаго винта и вывинтить его справа на лѣво.

Фиг. 1.

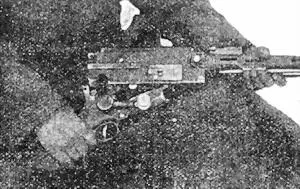

2) Отдѣлить прикладъ съ замочнымъ и спусковымъ механизмомъ отъ короба съ кожухомъ(фиг. 2). Положить ружье-пулеметъ на переломъ; лѣвой рукой взять за заднiй конецъ кожуха, а правой рукой за шейку приклада и нажать прикладъ книзу настолько, чтобы крючки — зацѣпы, имѣющiеся впереди на нижней части замочной коробки, вышли изъ своихъ гнѣздъ въ коробѣ и отдѣлить прикладъ.

Фиг. 2.

3) Вынуть стволъ изъ кожуха(фиг, 3). Положивъ кожухъ со стволомъ верхней крышкой внизъ (предохранительными рожками мушки книзу), захватить указательнымъ и большимъ пальцами правой руки за ось вилки шатуна и потянуть стволъ съ коробкой назадъ; затѣмъ правую руку перенести на стволъ и вынуть стволъ съ коробкой изъ кожуха.

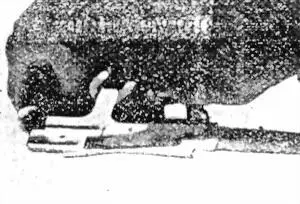

4) Вынуть затворъ.Положить стволъ затворной чекой кверху, вынуть чеку, для чего нажать большимъ пальцемъ лѣвой руки на пятку чеки, а указательнымъ пальцемъ правой руки захватить за головку ея и, приподнявъ, подать ее къ себѣ настолько, чтобы выступъ чеки пришелся противъ отверстiя въ ствольной коробкѣ. Затѣмъ, взявшись двумя пальцами правой руки, вынуть кверху затворную чеку (фиг. 4). Перевернуть стволъ съ коробкой на правый бокъ такъ, чтобы верхняя часть затвора пришлась съ наружной стороны.

Фиг. 3.

Головку выбрасывателя повернуть на себя, чтобы зацѣпъ его вошелъ въ вырѣзъ въ стволѣ.

Взять двумя пальцами лѣвой руки за переднюю часть затвора (фиг. 5), а большой палецъ правой руки наложить на заднюю часть затвора, подать переднiй конецъ его на себя. Послѣ того продвинуть заднюю часть затвора вправо, указательнымъ пальцемъ правой руки захватить за движекъ, лѣвой рукой перекосить затворъ въ коробкѣ (фиг. 6) и вывести сосокъ движка изъ продольнаго паза затвора.

Фиг. 4.

Фиг. 5.
