Офицерская Стрѣлковая Школа - Наставленiе для обученiя стрѣльбѣ изъ ружья-пулемета образца 1902 года

Поперечный разрѣзъ прицѣльной рамки съ надѣтымъ хомутикомъ

Фиг. 15.

Двухголовной стержень

15. Коробъимѣетъ видъ ящика, который служитъ для помѣщенiя ствола со ствольной коробкой и другими частями къ нимъ присоединенными.

16. Коробъимѣетъ завинтованный пенекъ ( переднiй конецъ ), который ввинчивается въ кожухъ и снизу закрѣпляется винтомъ. Правильность скрѣпленiя кожуха съ коробомъ опредѣляется совпаденiемъ черточекъ, имѣющихся на кожухѣ и коробѣ сверху.

17. Сверху коробъ имѣетъ верхнее окно и выступъ для запиранiя верхней крышки, а спереди ушки для ея прикрѣпленiя.

18. Спереди коробъ имѣетъ вдвижную стѣнку (фиг. 16), въ ушкахъ которой помѣщается отражатель.

19. Снизуна днѣ короба впереди имѣется вырѣзъ для помѣщенiя пятки пружины отражателя; въ средней части двѣ прорѣзи , въ которыя входятъ зацѣпы замочной коробки, служащiе для соединенiя короба съ прикладомъ, и тамъ же нижнее окно , черезъ которое вываливаются стрѣлянныя гильзы; затѣмъ на заднемъ концѣ въ стѣнкѣ короба два выема для помѣщенiя боевой оси.

Фиг. 16.

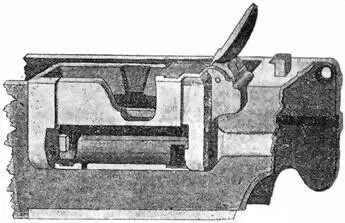

20. Съ лѣвой стороны короба имѣется прiемникъ(фиг. 17), составляющiй одно цѣлое съ коробомъ.

Фиг. 18.

Въ прiемникѣ, сверху, — окно для вставленiя обоймы съ патронами. Чтобы обойма крѣпко держалась въ прiемникѣ, въ задней стѣнкѣ его помѣщена защелкасо спиральной пружиной(фиг. 18), а въ передней стѣнкѣ сдѣланъ вырѣзъ для помѣщенiя выступа обоймы. Для шпильки защелки въ задней стѣнкѣ прiемника — двѣ дыры .

Фиг. 17.

21. Наружная боковая стѣнка прiемника вдвижная и наглухо съ нимъ соединена заклепками. Въ этой стѣнкѣ въ срединѣ имѣется выемъ для помѣщенiя боковой пружины обоймы. Сзади съ внутренней стороны имѣется пазъ для отпиранiя крючка обоймы.

22. Въ прiемникѣ помѣщается подавательсъ задержкой ствольной коробки. Въ передней и задней стѣнкахъ прiемника — дыры для оси подавателя, а въ нижней части окна — вырѣзъ для конца пружины подавателя.

23. Патроны изъ прiемника внутрь короба поступаютъ черезъ окно , находящееся въ лѣвой стѣнкѣ короба. Внутри на той же стѣнкѣ короба имѣется вырѣзъ для зуба подавателя и вырѣзъ для зуба задержки ствольной коробки.

24. Въ правой стѣнкѣ короба имѣется окно для помѣщенiя направляющей планки. Нѣсколько сзади, на наружной сторонѣ, находится выпуклая полуголовка винта для задерживанiя рукоятки.

25. Внутри коробъ имѣетъ въ передней стѣнкѣ ушки съ дырами для помещенiя отражателя; въ правой и лѣвой стѣнкахъ — продольныя пазы для хода направляющихъ выступовъ ствольной коробки.

26. Въ обѣихъ боковыхъ стѣнкахъ короба, впереди, двѣ дыры для пружинной чеки отражателя и цапфы для установки пулемета на станокъ; сзади (вверху) двѣ дыры для соединительнаго винта.

Фиг. 19.

27. Верхняя крышка(фиг. 19) служитъ для закрыванiя верхняго окна короба, соединяется съ коробомъ шпилькой и удерживается застежкой со спиральной пружиной(фиг. 19), которая помѣщается въ колпачкѣ подъ крышкой. Застежка заскакиваетъ за выступъ на верхней части короба.

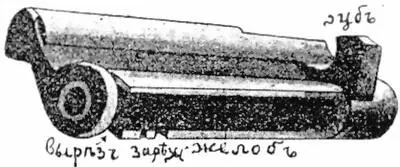

28. Подаватель(фиг. 20) служитъ для подачи патроновъ черезъ боковое окно короба изъ прiемника въ ствольную коробку. Онъ имѣетъ зубъ , служащiй для поворачиванiя подавателя налѣво. Въ подавателѣ имѣется дно для помѣщенiя очередного патрона и желобъ для помѣщенiя пружины подавателя, которая заставляетъ подаватель поворачиваться направо. Въ подавателѣ, сзади — вырѣз ъ, для помѣщнiя задержки ствольной коробки. На краю желоба находятся два зарѣза — для концовъ пружины подавателя и задержки ствольной коробки. Верхняя часть подавателя овальная, на нее опираются патроны, выходящiе изъ обоймы. Эта же часть служитъ для отдѣленiя очередного патрона отъ остальныхъ. На концѣ подавателя имѣются дыры для оси подавателя.

Фиг. 20.

29. Ось подавателя(фиг. 21) сзади имѣетъ головку , а на переднемъ концѣ дыру для проволочной чеки.

Фиг. 21.

30. Спиральная пружина подавателя(фиг. 22) имѣетъ отогнутые концы, изъ которыхъ заднiй упирается въ вырѣзъ подавателя, а переднiй въ вырѣзъ прiемника; заднiй конецъ пружины, постоянно надавливая на подаватель, заставляетъ его поворачиваться направо.

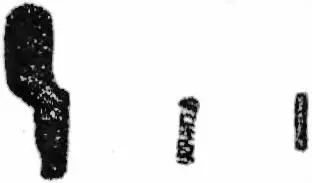

31. Задержка ствольной коробки(фиг. 23) для задерживанiя ствольной коробки со стволомъ; она имѣетъ въ свою очередь зубъ, хвостъ, трубку, пружину (фиг. 24) и дырочку , въ которую вставляется длинный конецъ пружинки.

Фиг. 22.

Фиг. 23.

Фиг. 24.

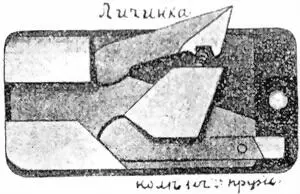

32. Направляющая боковая планка(фиг. 25) служитъ для направленiя затвора. Она имѣетъ пазы для хода шипа затвора. Въ верхнемъ пазу помѣщается личинканаправляющей планки. Въ нижнемъ пазу помѣщается колѣнчатая пружина. Въ средней части планки — гнѣздо для спиральной пружины личинки.

Фиг. 25.

Планкаимѣетъ двѣ дыры : первую для соска личинки, а вторую для винта планки и квадратное гнѣздо для выступа колѣнчатой пружины.

Колѣнчатая пружинаимѣетъ пятку, выступъ и завинтованную дыру для винта, которымъ пружина скрѣпляется съ планкой.
