Офицерская Стрѣлковая Школа - Наставленiе для обученiя стрѣльбѣ изъ ружья-пулемета образца 1902 года

33. Отражатель(фиг. 26) служитъ для поворачиванiя выбрасывателя, который выталкиваетъ и выбрасываетъ стрѣлянную гильзу или патронъ изъ патронника.

Отражатель имѣетъ упоръ для остановки выбрасывателя, головку съ дырою для пружинной чеки. Пружинаотражателя имѣетъ пятку ; служитъ она для подниманiя отражателя.

Фиг. 26.

34. Стволъслужитъ для направленiя полета пули.

Снаружи стволъ имѣетъ (фиг. 27):

а) гладкiя цилиндрическiя части — у дула и на заднемъ утолщенномъ концѣ — для направленiя движенiя ствола въ кожухѣ.

Въ средней части — кольцеобразные пояски для охлажденiя ствола.

б) завинтованный пенекъ , на который навинчивается ствольная коробка.

Фиг. 27.

На утолщенной части снизу ствола имѣется продолговатая выемка для удобства навинчиванiя ствольной коробки при помощи прибора. На заднемъ обрѣзѣ ствола имѣется пазъ для помѣщенiя выбрасывателя.

35. Внутристволъ имѣетъ:

а) Каналъ съ шестью нарѣзами , которые вьются слѣва направо и дѣлаютъ около двухъ оборотовъ по всей длинѣ канала.

Нарѣзы служатъ для сообщенiя пулѣ вращательнаго движенiя при полетѣ.

Промежутки между нарѣзками называются полями .

Разстоянiе между двумя противулежащими полями называется калибромъканала ствола. Калибръ канала ствола 3—линiи.

б) Патронникъимѣетъ размеры и форму, соответствующiе боевому патрону, и служитъ для помѣщенiя такового. Патронникъ соединяется съ нарѣзною частью канала ствола посредствомъ пульнаго входа .

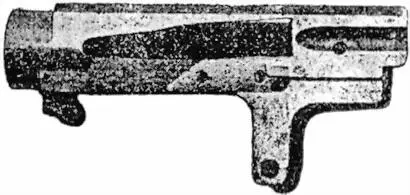

36. Ствольная коробка(фиг. 28) навинчивается на пенекъ ствола. Въ ней помѣщается затворъ, шатунъ съ движкомъ и выбрасыватель и къ ней прикрѣплены хвостовая планка съ ладыжкой .

Фиг. 28.

37. Снаружиствольная коробка имѣетъ верхнее, нижнее и боковое окна.

Верхнее и нижнее окна служатъ для вставки затвора въ ствольную коробку, а при стрѣльбѣ даютъ свободный ходъ затвору и движку шатуна; черезъ нижнее окно выпадаютъ гильзы.

Боковое окно служитъ для прохода патрона изъ прiемника въ ствольную коробку.

Въ передней части снизу ствольной коробки есть гнѣздо съ ушками, для помѣщенiя выбрасывателя. Надъ ушками — дыра для шпильки, устраняющей отвинчиванiе ствольной коробки со ствола.

З8. Снизуствольной коробки имѣются ушки съ дырами для помѣщенiя пружинной чеки шатуна. Въ правомъ ушкѣ имѣется выемъ для помѣщенiя пятки направляющей планки.

39. Съ лѣвой стороныствольной коробки двумя винтами привинчена наглухо скошенная пластинка, служащая для поворачиванiя подавателя; въ лѣвой стѣнкѣ имѣется желобъ для помѣщенiя очередного патрона.

Скошенная пластинка имѣетъ выступъ, который входитъ въ гнѣзда ствольной коробки, двѣ дыры для винтовъ и наружный выступъ, составляющiй продолженiе направляющаго выступа на ствольной коробкѣ.

При движенiи ствола впередъ пластинка нажимаетъ на зубъ подавателя, отчего онъ поворачивается налѣво и принимаетъ выпавшiй на дно изъ обоймы патронъ, а когда стволъ будетъ отходить назадъ, то пластинка освободитъ этотъ зубъ и подаватель посредствомъ пружины повернется направо и подастъ патронъ въ ствольную коробку.

40. Снаружи съ лѣвой и правой стороны ствольной коробки имѣются продольные направляющiе выступы , которые входятъ въ пазы короба.

Сзади ствольной коробки — сквозной пазъ для хвостовой планки ствольной коробки и щель для ладыжки.

Тамъ же, въ стѣнкахъ ствольной коробки двѣ дыры : одна — для затворной чеки, а другая для шпильки ладыжки.

41. Внутри ствольной коробки на лѣвой сторонѣ — выемъ для входа пятки движка.

42. Хвостовая планка(фиг. 29) служитъ для соединенiя ствольной коробки съ возвратнымъ рычагомъ и для взведенiя курка на боевой взводъ.

Съ правой стороны хвостовой планки имѣется пазъ , для хода головки возвратнаго рычага; съ лѣвой стороны имѣется полукруглый скосъ для постановки курка на боевой взводъ.

Фиг. 29.

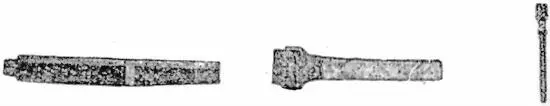

43. Ладыжка(фиг. 30) служитъ для передачи удара курка ударнику. Она имѣетъ спереди выступъ , который входитъ въ щель ствольной коробки, а сверху — головку съ дырой — для соединенiя съ хвостовой планкой.

Фиг. 30.

44. Выбрасыватель(фиг. 31) служитъ для извлеченiя гильзы или патроновъ изъ патронника. Онъ имѣетъ сверху зацѣпъ , которымъ захватываетъ за закраину гильзы; — дыру для шпильки, служащей ему осью вращенiя, и внизу оканчивается головкойсъ двумя плечиками, изъ которыхъ короткое служитъ для поворачиванiя выбрасывателя при ударѣ его объ упоры отражателя, а длинное плечо — для опусканiя отражателя внизъ, чтобы освободить короткое плечо выбрасывателя.

Фиг. 31.

45. Выбрасывательсвоимъ зацѣпомъ помѣщается въ вырѣзѣ, внизу задняго обрѣза ствола, и при введенiи патрона въ патронникъ къ этому концу выбрасывателя плотно прилегаетъ закраина шляпки патрона. При движенiи ствола назадъ головка выбрасывателя, отходя со стволомъ, встрѣтивъ упоръ отражателя, приостанавливается, отчего выбрасыватель поворачивается и зацѣпомъ выталкиваетъ изъ патронника гильзу, которая, ударившись о зубъ затвора, вываливается внизъ и черезъ нижнее окно выпадаетъ на землю впередъ.

Въ то же время, при поворотѣ выбрасывателя длинное плечо его головки упирается въ отражатель и, надавливая на него, опускаетъ его внизъ, такъ какъ пружина отражателя сжимается и даетъ ходъ отражателю. При этомъ выбрасыватель освобождается изъ за упора отражателя.

41. Шатунъ съ движкомъ(фиг. 32) служитъ для передвиженiя патрона изъ ствольной коробки въ патронникъ и для открыванiя нижней крышки. Онъ иметъ вилку съ трубкой и движекъ.

Вилка служитъ для вращенiя шатуна и для открыванiя нижней крышки; она обхватываетъ выступъ, имѣющiйся на замочной коробкѣ.
