Офицерская Стрѣлковая Школа - Наставленiе для обученiя стрѣльбѣ изъ ружья-пулемета образца 1902 года

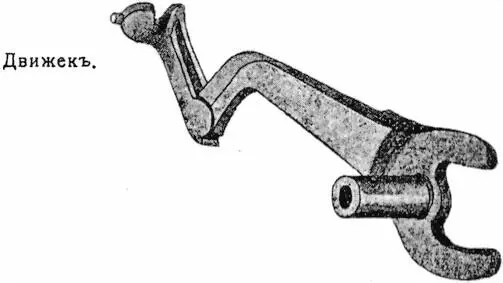

Фиг. 32.

Трубка служитъ для соединенiя шатуна съ ушками ствольной коробки посредствомъ пружинной чеки.

47. Къ шатуну на шарнирѣ прикрепленъ движекъ. Движекъимѣетъ головку съ соскомъ съ правой стороны и вырѣзомъ спереди. Вырѣзъ ходитъ по малому гребню затвора, а сосокъ входитъ въ продольный его пазъ. Назначенiе движка — досылать патроны въ патронникъ.

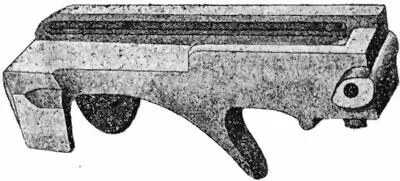

48. Затворъ(фиг. 33) служитъ для запиранiя ствола при выстрѣлѣ, онъ имѣетъ каналъ трехъ дiаметровъ: первый — для помѣщенiя стебля и бойка ударника, второй для помѣщенiя пружины, третiй для вѣнчика ударника.

Верхняя часть затвора имѣетъ видъ платформы , по которой движется патронъ въ патронникъ; по бокамъ платформы затворъ имѣетъ два гребня — длинный и короткiй; вдоль длиннаго гребня съ внутренней стороны имѣется продольный пазъ , — для направленiя соска движка; короткiй гребень входитъ въ вырѣзъ движка.

Фиг. 33.

Съ правой стороны затворъ имѣетъ шипъ, который ходитъ по пазамъ направляющей планки и служитъ для подниманiя и опусканiя затвора. Снизу затвора имѣется желобъ съ зубомъ , о который ударяются гильзы при выбрасыванiи ихъ изъ патронника. Сзади зуба находится поперечный выступъ съ вырѣзомъ, — для помѣщенiя пружинной части винта ударника; а на концѣ задней части затвора завинтованный выступъ , — для того же винта. Сзади поперекъ затвора — дыра для помѣщенiя чеки затвора(фиг. 34).

Фиг. 34.

Чека.

Фиг. 35.

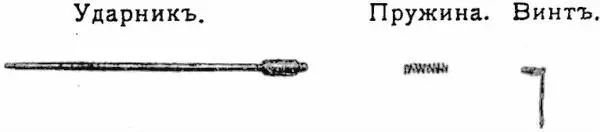

49. Ударникъслужитъ для воспламененiя капсюля; онъ имѣетъ стебель , оканчивающiйся бойкомъ, вѣнчикъ съ гнѣздомъ для винта ударника и хвостъ .

На стебель надѣвается спиральная пружина , которая заставляетъ ударникъ отходить назадъ (фиг. 35).

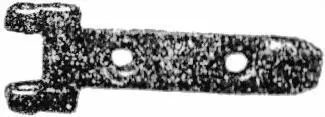

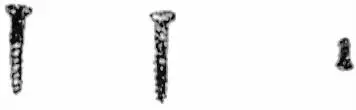

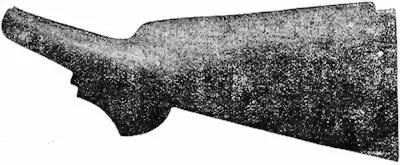

50. Прикладъ(фиг. 36) назначенъ для упора ружья въ плечо, при стрѣльбѣ. Вверху затылка приклада, на шарнирѣ, прикрѣпленъ наплечникъ (фиг. 37), который при стрѣльбѣ откидывается кверху и накладывается на плечо, а когда нѣтъ стрѣльбы опускается внизъ къ затылку приклада. Наплечникъ удерживается въ приданномъ ему положенiи пружиною, которая винтомъ прикрѣплена къ личинкѣприклада (фиг. 38, 39 и 40).

Фиг. 36.

Фиг. 37.

Фиг. 38.

Фиг. 39.

Фиг. 40.

51. На прикладъ надѣта и скрѣплена съ нимъ замочная коробка(фиг. 33) посредствомъ хвостового винта.

Фиг. 41.

Замочная коробка служитъ для помѣщенiя замочнаго и спускового механизмовъ.

Спереди, сверху на ней два крючка-зацѣпа , которые служатъ для соединенiя коробки съ коробомъ, входя въ прорѣзи дна короба.

Фиг. 42.

Сзади замочная коробка имѣетъ два хвоста , между которыми помѣщается шейка приклада. Замочная коробка соединяется съ прикладомъ посредствомъ хвостового винта(фиг. 42). Въ нижнемъ хвостѣ имѣется щель для помѣщенiя упора.

Средняя часть коробки служитъ упоромъ для останова при отходѣ ствольной коробки со стволомъ. Въ верхней части имѣются двѣ дыры для соединительнаго винта, служащаго для соединенiя замочной коробки съ коробомъ.

Въ боковыхъ стѣнкахъ замочной коробки имѣются дыры , черезъ которыя проходитъ боевая ось, на которую надѣвается рукоятка, рычагъи курокъ. Въ тѣхъ же стѣнкахъ — ниже — дыры для предохранительнаго взвода и внизу — дыры для пружинной чеки нижней крышки. Эта крышка закрываетъ замочную коробку до заряжанiя. По срединѣ и сверху, стѣнки замочной коробки (удерживающiя отдачу) наглухо соединены болтомъ, который вмѣстѣ съ тѣмъ ограничиваетъ опусканiе возвратнаго рычага и курка.

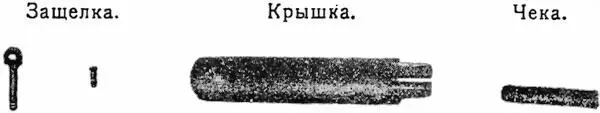

52. Внутризамочной коробки, въ передней стѣнкѣ, винтомъ прикрѣплена пружинная защелка, служащая для запиранiя нижней крышки(фиг. 43).

Фиг. 43.

Въ средней части съ лѣвой стороны имѣется вдвижной выступъ(фиг. 44), служащiй основанiем вращенiя вилки шатуна. При вращенiи шатуна конецъ вилки упирается на нижнюю крышку и открываетъ ее. Такимъ образомъ при первомъ заряжанiи нижняя крышка открывается и черезъ нижнее окно вываливаются гильзы.

Фиг. 44.

Съ наружной стороны на лѣвой стѣнкѣ имеются надписи:

Огн.и кур.для обозначенiя постановки предохранительнаго взвода [2] На нѣкоторыхъ ружьяхь-пулеметахъ поставлено: Syr. — Rf. или K. O. .

53. Боевая ось(фиг. 45) поворачиваетъ возвратный рычагъ и служитъ осью вращенiя курка. Она имѣетъ головку съ выступомъ, который не даетъ рукояткѣ вращаться кругомъ. Ось имѣетъ граненую часть , на которую надѣвается возвратный рычагъ, и круглую — для надѣванiя курка. Кончается ось завинтованнымъ концомъ , на который надѣвается шайба и навинчивается гайка.

Фиг. 45.

54. Возвратный рычагъ(фиг. 46) служитъ для сжиманiя возвратной пружины и для подачи ствольной коробки со стволомъ впередъ. Онъ имѣетъ квадратную дыру для надѣванiя на боевую ось, головку , которая, входя въ пазъ хвостовой планки ствольной коробки, соединяетъ рычагъ съ коробкою, и — сверху сзади проушины — для соединенiя рычага со стержнемъ возвратной пружины. Снизу рычагъ имѣетъ выступъ , которымъ онъ отводитъ ползунъ спускового механизма впередъ и который при автоматическомъ огнѣ надавливаетъ на автоматическiй спускъ.
