Фиг. 46.
55. Курокъ(фиг. 47) назначенъ для производства удара по ударнику для воспламененiя капсюля патрона, Онъ имѣетъ круглое отверстiе для надѣванiя на боевую ось; головку , которая бьетъ по ладыжкѣ ствольной коробки и которая, скользя по полукруглому скосу хвостовой планки, взводитъ курокъ на боевой взводъ. Сзади курокъ имѣетъ проушины для соединенiя курка со стержнемъ боевой пружины. Снизу курокъ имѣетъ выступъ — боевой взводъ.
Фиг. 47.
56. Стержень возвратной пружины(фиг. 48) служитъ для сжиманiя возвратной пружины; онъ имѣетъ головку съ цапфами (плечиками) для соединенiя съ возвратнымъ рычагомъ, вѣнчикъ для упора верхняго конца пружины; стебель — для надѣванiя пружины и на заднемъ концѣ — скосъ для прохода въ дыру упора.
57. Возвратная пружина(спиральная) служитъ для посланiя ствольной коробки со стволомъ впереди (фиг. 48).
Фиг. 48.
Фиг. 49.

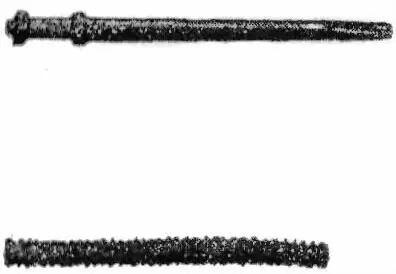

58. Стержень боевой пружины(фиг. 49) служитъ для сжиманiя боевой пружины. Онъ имѣетъ головку съ цапфами — для соединенiя съ куркомъ, вѣнчикъ — для упора верхняго конца боевой пружины, стебель — для надѣванiя пружины и на заднемъ концѣ скосъ для прохода въ дыру упора.
59. Боевая пружина(фиг. 49) (спиральная) служитъ для сообщенiя курку быстраго вращения, необходимаго для сильнаго удара по капсюлю.
Фиг. 50.
60. Упоръ(фиг. 50) служитъ для упора боевой и возвратной пружинъ. Онъ имѣетъ лапку , которой входитъ въ щель замочной коробки; двѣ дыры съ уступами — дыры для прохода скошенныхъ концовъ стержней, а уступы для упора пружины.
61. Спусковой механизмъ(фиг. 50) служитъ для удержанiя курка на боевомъ взводѣ. Онъ состоитъ изъ спускового крючка, шептала, ползуна, автоматическаго спускаи двухъ спиральныхъ пружинъ(пружины шептала и спускового крючка). Всѣ эти части собраны въ одно и прикрѣпляются къ спусковой скобѣ шпильками.
Фиг. 51.

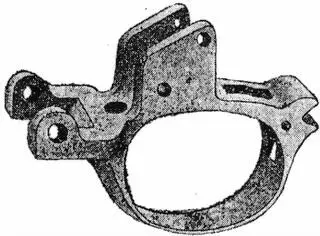

62. Спусковая скоба(фиг. 52) имѣетъ двѣ стойки , между которыми и помѣщенъ весь механизмъ. На спусковой скобѣ спереди ушки съ дырами для соединенiя съ замочной коробкой. Сверху гнѣздо для помѣщенiя конца спиральной пружины. Снизу имѣется скоба для предохраненiя отъ нечаяннаго нажатiя на спусковой крючекъ. Сзади щель для помѣщенiя переводчика и дыры для шпильки переводчика. Тамъ же зарѣзъ , для соединенiя скобы съ замочной коробкой.
Фиг. 52.
63. Спусковой крючекъ(фиг. 53) служитъ для опусканiя ползуна и тѣмъ для спусканiя курка съ боевого взвода. Онъ имѣетъ спереди проушины для соединенiя съ ползуномъ посредствомъ шпильки и сверху имѣетъ сосокъ , служащiй для передвиженiя впередъ и назадъ автоматическаго спуска. Снизу — гнѣздо для конца спиральной пружины.
Фиг. 53.
64. Ползунъслужитъ (фиг. 54) для опусканiя шептала внизъ, для производства одиночнаго выстрѣла. Онъ имѣетъ дыру для шпильки, которая соединяется со спусковымъ крючкомъ; въ средней части имѣется зарѣзъ , которымъ онъ заскакиваетъ за шептало. На заднюю плоскость ползуна упирается выступъ возвратнаго рычага, который при вращенiи рычага назадъ отводитъ ползунъ впередъ и тѣмъ расцѣпляетъ его съ шепталомъ. Сзади, внизу имѣется ушко для прикрѣпленiя конца спиральной пружины, соединяющей ползунъ съ шепталомъ.
Фиг. 54.
65. Шептало(фиг. 55) служитъ для удержанiя курка на боевомъ взводѣ; оно имѣетъ: квадратную дыру , въ которую проходитъ ползунъ; сверху — выступъ (собственно шептало), служащее для удержанiя курка на боевомъ взводѣ; сзади — дыру для шпильки, соединяющей шептало со стѣнками спусковой скобы; внизу сзади — ушко для спиральнойпружины, соединяющей шептало съ ползуномъ. Пружина эта, дѣйствуя на шептало и ползунъ, заставляетъ шептало постоянно стремиться подняться кверху, а ползунъ — притянуться къ шепталу.
Фиг. 55.
Снизу на переднемъ концѣ шептала имѣется выступъ для постановки на предохранительный взводъ.

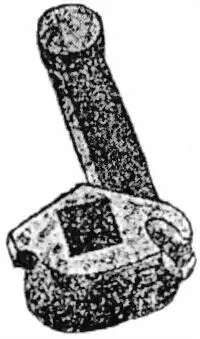

66. Автоматическiй спускъ(фиг. 56) служитъ для спусканiя курка при автоматической стрѣльбѣ. Онъ иметъ вырѣзъ для надѣванiя на шпильку шептала, выемъ для хода соска спускового крючка и пазъ для движенiя по шепталу. Скошенный переднiй верхнiй уголъ служитъ для упора выступа возвратнаго рычага при автоматической стрѣльбѣ.
Фиг. 56.
При автоматической стрѣльбѣ, при отводѣ спускового крючка назадъ, сосокъ крючка передвигаетъ автоматическiй спускъ впередъ, вслѣдствiе чего выступъ возвратнаго рычага, надавливая при опусканiи рычага впередъ на скошенный конецъ автоматическаго спуска, заставляетъ вмѣстѣ съ тѣмъ опуститься внизъ и шептало, которое и спускаетъ курокъ съ боевого взвода.

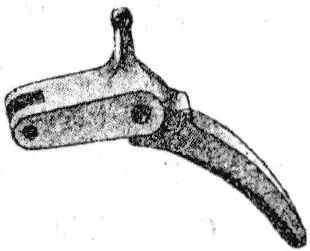

67. Предохранительный взводъ(фиг. 57) служитъ для устраненiя возможности случайно спустить курокъ съ боевого взвода. Онъ имѣетъ стебель и рукоятку. На стеблѣ имѣется выступъ, который, будучи повернутъ кверху, упирается въ выступъ шептала и препятствуетъ послѣднему опуститься внизъ и тѣмъ освободить курокъ съ боевого взвода.
Фиг. 57.
68. Переводчикъ(фиг. 57 и 58) находится у задней стѣнки спусковой скобы, служитъ для перевода отъ одиночной стрѣльбы къ автоматической; переднiй конецъ его можетъ или подниматься и входитъ во внутрь скобы или опускаться. Если переднiй конецъ опустится внизъ, то спусковой крючекъ не будетъ въ скобѣ имѣть полнаго движенiя, а если переводчикъ будетъ откинутъ къ верхней скобѣ, то крючекъ будетъ имѣть свободное движенiе внутри скобы, и это дастъ возможность перевести автоматическiй спускъ въ крайнее переднее положенiе, при которомъ для производства выстрѣла на него будетъ нажимать выступъ возвратнаго рычага.
