НКО СССР - 107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

а) Назначение

Учебно-практическая 107-мм мина предназначается для стрельбы из 107-мм горно-вьючного полкового миномета и применяется для обучения личного состава минометных подразделений приемам заряжания и производства выстрела при практическом изучении правил стрельбы из миномета.

б) Состав учебно-практического выстрела

Учебно-практической выстрел 107-мм мины (рис. 179) состоит из следующих частей:

а) корпуса учебной мины (со стабилизатором) 1 ,

б) головной втулки 2 ,

в) головного патрона 3 ,

г) колпачка с бойком 5 ,

д) разрывного (имитационного) заряда 4 ,

е) хвостового патрона (заряда) Ж .

в) Устройство учебно-практической 107-мм мины

Устройство корпуса учебной мины 1 такое же, как и корпуса боевой мины (с таким же стабилизатором, рис. 179).

Головная втулка 2 (рис. 180) имеет наружную резьбу для ввинчивания втулки в очко мины. Кроме того, втулка 2 имеет внутри долевое сквозное отверстие, в нижнюю часть которого вставляется головной патрон 3 капсюлем вверх, в уширенную часть отверстия втулки вставляется колпачок с бойком 5 . В свою очередь головной патрон 3 (рис. 181) состоит из картонной гильзы, снаряженной черным порохом. Основание картонной гильзы имеет латунную головку 9 , в донце которой вставлен капсюль К . Колпачок с бойком (рис. 182) имеет вид круглого штампованного стаканчика, внутри которого укреплен боек б , на который накалывается капсюль головного патрона 2 при ударе мины о грунт.

Собранные таким образом головная втулка 2 , головной патрон 3 и колпачок с бойком представляет своеобразный взрыватель, при помощи которого воспламеняется разрывной (имитационный) заряд, о чем будет сказано дальше.

Разрывной (имитационный) заряд (рис. 183) состоит из мешочка 10 , наполненного дымсмесью, состоящей из нафталина и ружейного пороха. Горловина мешочка завязана шпагатом.

г) Снаряжение учебно-практической 107-мм мины

(рис. 179)

Для снаряжения учебно-практической 107-мм мины в войска подаются хвостовые патроны Ж , разрывные (имитационные) заряды 4 , головные патроны 3 и колпачки 5 с бойком.

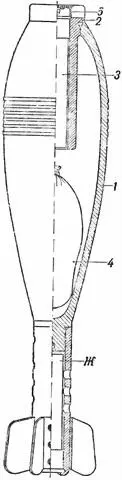

Рис. 179.Учебно-практическая 107-мм мина:

1— корпус; 2— головная втулка; 3— головной патрон; 4— разрывной (имитационный) заряд; 5— колпачок с бойком; Ж— хвостовой патрон (заряд).

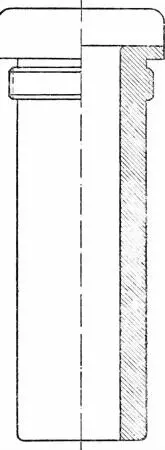

Рис. 180.Головная втулка учебно-практической 107-мм мины.

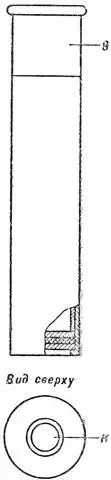

Рис. 181.Головной патрон учебно-практической 107-мм мины:

9— латунная головка; К— капсюль.

Снаряжение производится в следующем порядке:

1. Вывернуть головную втулку 2 .

2. Прочистить камеру мины и резьбу головного очка, ее.

З. Вложить в камеру мины разрывной (имитационный) заряд, горловиной вверх, и ввернуть головную втулку 2 .

4. Вставить в головную втулку 2 патрон 3 капсюлем вверх, При этом вставленный патрон должен закраиной шляпки плотно (до отказа) лежать на соответствующем заплечике втулки (рис. 179); для того чтобы он не мог самопроизвольно выпасть (в случае слабой посадки), необходимо на корпус гильзы намотать полоску бумаги, благодаря чему достигается плотная посадка патрона в головной втулке.

5. Вставить хвостовой патрон Ж так же, как при снаряжении боевого выстрела.

В таком виде учебно-практическая 107-мм мина может перевозиться и переноситься, будучи уложенной в лотках или укупорочных ящиках.

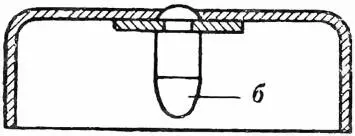

Рис. 182.Колпачок с бойком к 107-мм учебно-практической мине:

б— боек.

Окончательное снаряжение учебно-практической мины производится непосредственно на огневой позиции перед выстрелом, для чего вставить в головного втулку 2 колпачок с бойком 5 . В целях предотвращения выпадения колпачка с бойком, последний необходимо укрепить в головной втулке каким-либо склеивающим веществом (варом, мылом, воском и т. д.), для чего достаточно лишь немного промазать шов между втулкой и колпачком.

д) Действие учебно-практической 107-мм мины

(рис. 179)

Под действием хвостового патрона мина вылетает из канала ствола; при этом никаких других перемещений элементов снаряжения мины не происходит.

При падении мина ударяется колпачком с бойком о грунт, в результате чего боек втулки накалывает капсюль головного патрона 3 , который, воспламеняясь, зажигает разрывной (имитационный) заряд 4 . При этом газы от головного патрона и частично от разрывного заряда, 4 вышибают остатки гильзы головного патрона и колпачок 5 с бойком, что обеспечивает свободный выход дыма от горения разрывного (имитационного) заряда, в образовавшееся очко. Одновременно под действием этих газов мина будет выбрасываться обратно, что будет препятствовать ее углублению в грунт.

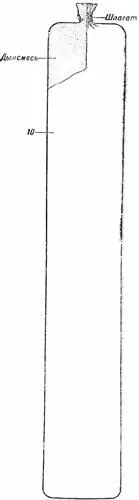

Рис. 183.Разрывной (имитационный) заряд учебно-практической 107-мм мины:

10— мешочек.

Густой дым создает плотное облако; которое имитирует явление разрыва, обеспечивая наблюдение положения разрыва.

Стрельбу учебно-практическими 107-мм минами следует производить по площади с твердым грунтом, так как при рыхлом (болотистом) грунте мина не будет выбрасываться из углубления на поверхность земли.

Стрельбу учебно-практической миной производить только основным зарядом (без дополнительных): дальность при угле 45° — около 1000 м , а при угле 75° — около 500 м .

е) Переснаряжение учебно-практических 107-мм мин

(рис. 179)

После стрельбы учебно-практические 107-мм мины подбираются, очищаются от грязи и вновь снаряжаются для следующей стрельбы.

Перед снаряжением необходимо:

1. Отвернуть стабилизатор и выбить металлическим стержнем из трубки стабилизатора стреляную гильзу хвостового патрона Ж , для чего, удерживая в одной руке стабилизатор, выбить гильзу, легко ударяя молотком по концу стержня.

2. Вывернуть головную втулку 2 , прочистить камеру мины, трубку стабилизатора и резьбу головного очка.

3. Осмотреть крылья стабилизатора и центрующее утолщение мины; если крылья стабилизатора погнуты, то их необходимо аккуратно выправить; выступы необходимо зачистить. Если на центрующем утолщении мины имеются забоины, то последние необходимо удалить шлифной пилой и мелкой наждачной шкуркой. Несоблюдение этих правил поведет к порче канала ствола.
