НКО СССР - 107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

Получив мины, лаборатористы обертывают их ветошью и зажимают в тиски за центрующее утолщение так, чтобы не повредить его и стабилизатор; вывертывают ключом мастичную втулку (рис. 167) и вытирают начисто ветошью очко под взрыватель. очищая его от смазки и всяких посторонних предметов.

Взрыватели, вынутые из герметической укупорки (рис. 168 и 169), вытираются насухо от смазки и осматриваются.

Убедившись в исправности взрывателя, смазывают резьбу асфальтовым или щелочным лаком и ввинчивают его рукой в очко мины, предварительно осмотрев исправность очка (рис. 170 и 171). После этого взрыватель затягивают ключом (рис. 172) и кернят (рис. 173 и 174).

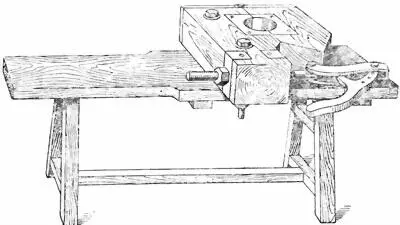

Рис. 166.Тиски Сегаля для закрепления мин.

При вскрытии ящиков и коробок обращают внимание на приклеенные к коробкам печатные ярлыки, с указанием марки взрывателя, количества их в коробке, номера партии, названия завода, года изготовления, номера партии снаряжения, названия снаряжательного завода, года снаряжения и фамилии укладчика.

Если при вскрытии ящиков и коробок будет замечена какая-либо неисправность (например, обнаружена сырость внутри коробки или ржавчина на взрывателях), то взрыватели к снаряжению не допускаются; при этом составляется акт. В мины ввертываются только исправные по внешнему виду взрыватели, взятые из исправных коробок.

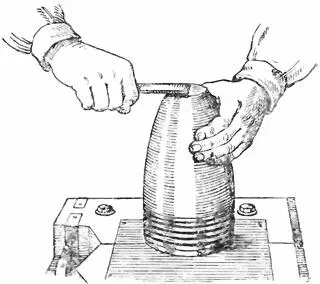

Рис. 167.Вывертывание ключом холостой (мастичной) втулки.

С каждого взрывателя снимается предохранительный колпак, для того чтобы можно было осмотреть с внешней стороны мембрану. Взрыватели с продавленными или сорванными мембранами к стрельбе не допускаются; такие взрыватели, несмотря на то, что они остаются безопасными в обращении, подлежат уничтожению.

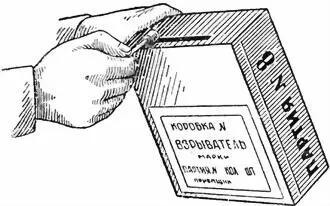

Рис. 168.Раскупорка цинок со взрывателем ключом.

Рис. 169.Раскупорка цинок со взрывателем щипцами.

Рис. 170.Ввертывание взрывателей вручную.

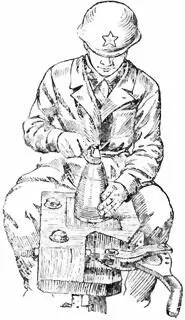

Рис. 171.Ввертывание взрывателя вручную в тисках Сегаля.

Взрыватели ввертываются в мину доотказа ключом и кернятся. Внешняя резьба взрывателя смазывается снарядной мазью, стык головки взрывателя и мины кернится острым керном при помощи молотка весом в 250 г .

Гнездо во взрывчатом веществе по размерам должно соответствовать хвостовой части взрывателя ГВМЗ. Если оно высверлено под более длинный взрыватель, то, перед тем как ввертывать ГВМЗ, необходимо вложить в гнездо дополнительный детонатор утвержденного УМВ ГАУ КА образца.

Окончательно собранные мины переносятся обратно к укупорке и укладываются в свои ящики.

Вывертывать мастичные втулки и ввертывать взрыватели можно без тисков.

Рис. 172.Ввертывание взрывателей ключом (затяжка).

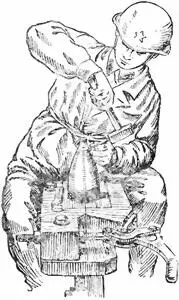

Рис. 173.Кернение взрывателя.

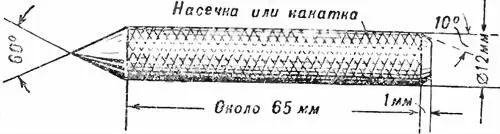

Рис. 174.Керн.

Если вывертывание втулки или свертывание взрывателя производится с трудом, то эти операции можно производить вдвоем. При этом ни в коем случае не следует держать мину за стабилизатор.

Эта работа в войсковых частях производится исключительно по распоряжению начальника артснабжения округа, в связи с необходимостью заменить взрыватели одной партии на другую. При вывертывании взрывателя один лабораторист прижимает корпус к столу, другой осторожно вывертывает взрыватель. При замене взрывателей в минах руководствоваться правилами, изложенными в предыдущем пункте.

Ударять по взрывателю (или по ключу) воспрещается. Мины с невывернутым взрывателем относятся в сторону и назначаются для отправки в военный склад.

Для того чтобы удалить ржавчину с центрующего утолщения или окись меди с головки хвостового патрона, надо вытереть пораженное место ветошью, смоченной керосином или скипидаром.

Химические или механические способы очистки ржавчины и окиси (кирпичом, песком или наждаком) не допускаются.

Очищенная от ржавчины или окиси поверхность вытирается насухо, залакировывается или закрашивается вновь или же смазывается тонким, ровным слоем нефтяного сала.

Удалять ржавчину с окрашенных частей корпуса можно механическим способом.

Очищенная от ржавчины поверхность вновь запрашивается. Стабилизатор, если не паркиризован, очищается от ржавчины по тем же правилам, что и центрующее утолщение.

Хвостовой патрон оставляют в трубку стабилизатора посредством нажима на край шляпки гильзы (не касаясь капсюля) большим пальцем правой руки (рис. 175); при этом мину держат в левой руке. Если хвостовой патрон нельзя плотно вставить рукой, то применяют медную выколотку с центральным отверстием (чтобы не затронуть капсюля). Легкими ударами деревянного молотка по выколотке патрон досылается до своего места. Выколотка (рис. 176) изготовляется средствами части. В снаряжательных мастерских для вставления хвостового патрона применяется специальное приспособление (рис. 177).

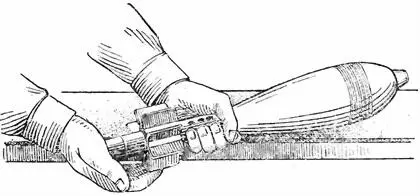

Рис. 175.Вставление хвостового патрона вручную.

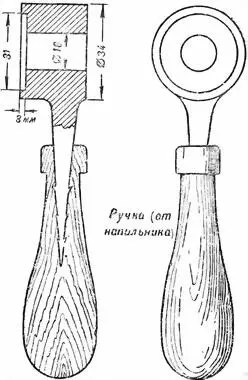

Рис. 176.Медная накладка для установки хвостового патрона (основного заряда) 107-мм мины в трубку стабилизатора.

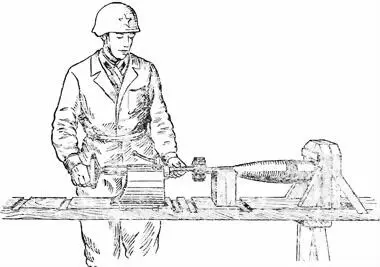

Рис. 177.Вставление хвостового патрона специальным приспособлением.

Рис. 178.Удаление хвостового патрона экстрактором.
